河南省某医院 vSAN 超融合集群部署全过程记录

河南省某医院 vSAN 集群部署过程记录

随着医院信息化业务的不断发展，对存储的可靠性、扩展性与管理便捷性提出了更高要求。本次项目采用 VMware vSAN 超融合方案，利用 3 台联想 ThinkAgile VX7530 Appliance 服务器构建一体化虚拟化集群，实现计算与存储资源的深度融合。以下为完整的部署实施过程记录，供后续维护与参考。

一、设置服务器 BMC 管理接口

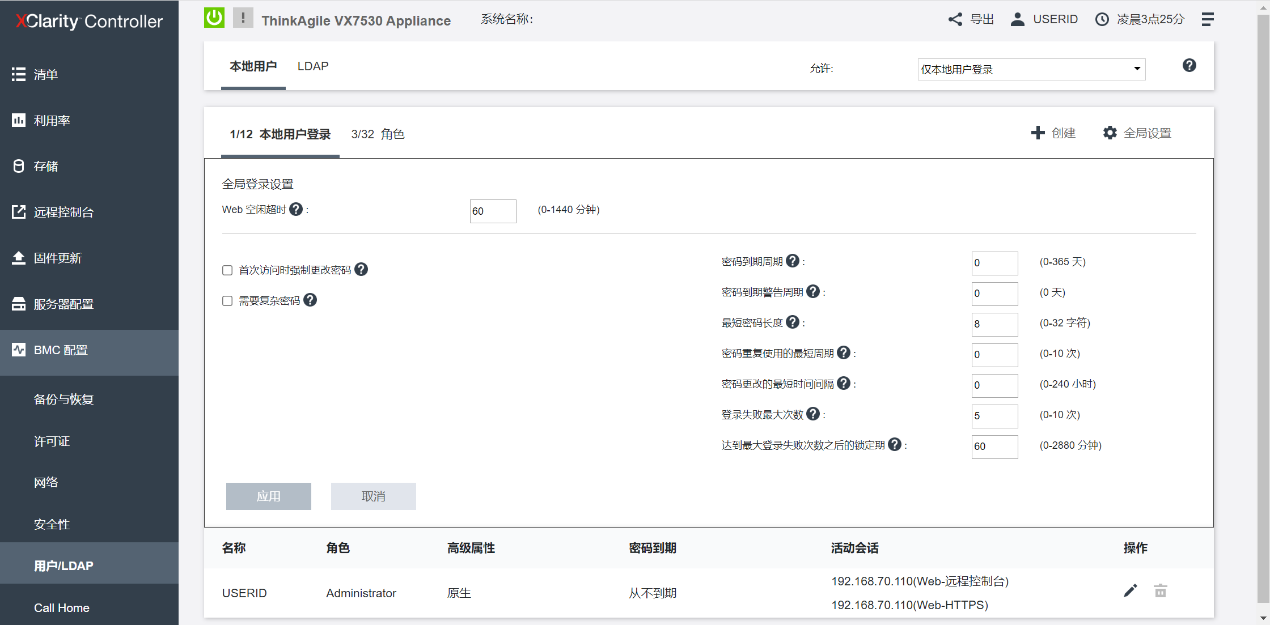

本次实施的三台联想 ThinkAgile VX7530 Appliance 服务器，出厂时 BMC 管理接口使用默认配置。为确保后续远程管理安全、规范，首先需要为三台服务器配置 BMC 的 IP 地址、登录密码等信息。

服务器出厂默认 BMC 地址为 192.168.70.125，默认用户名 USERID，默认密码为 PASSW0RD。使用默认地址登录每台服务器，完成如下操作：

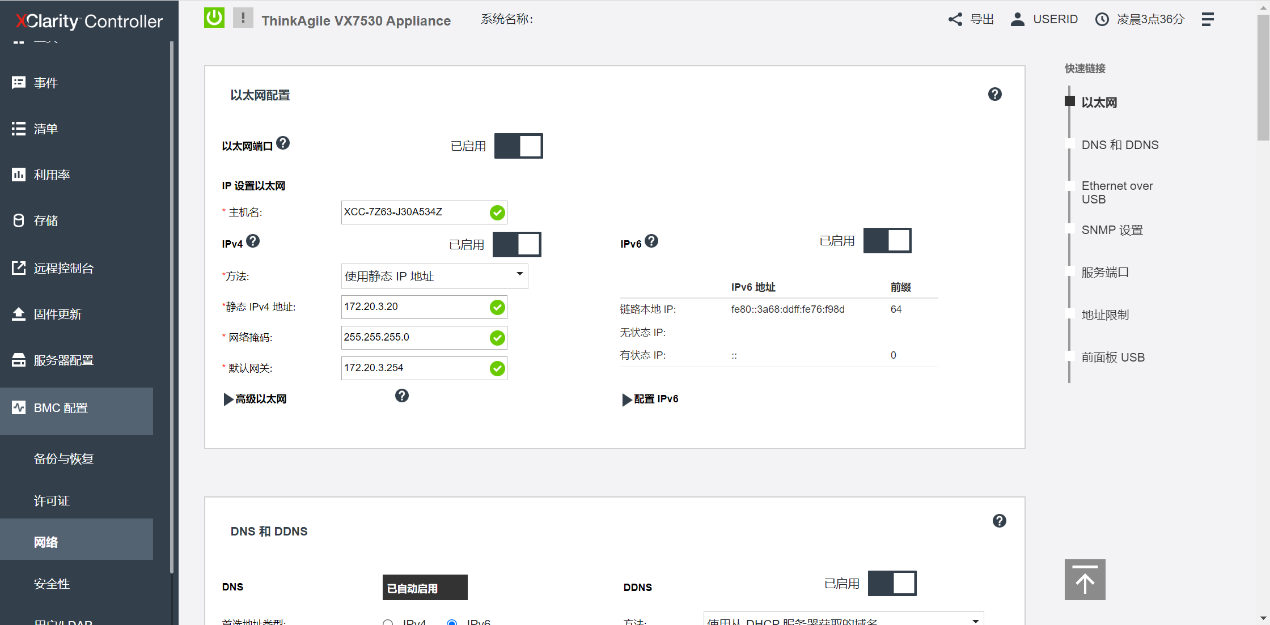

• 将三台服务器的 BMC IP 地址分别修改为 172.20.3.20、172.20.3.21、172.20.3.22；

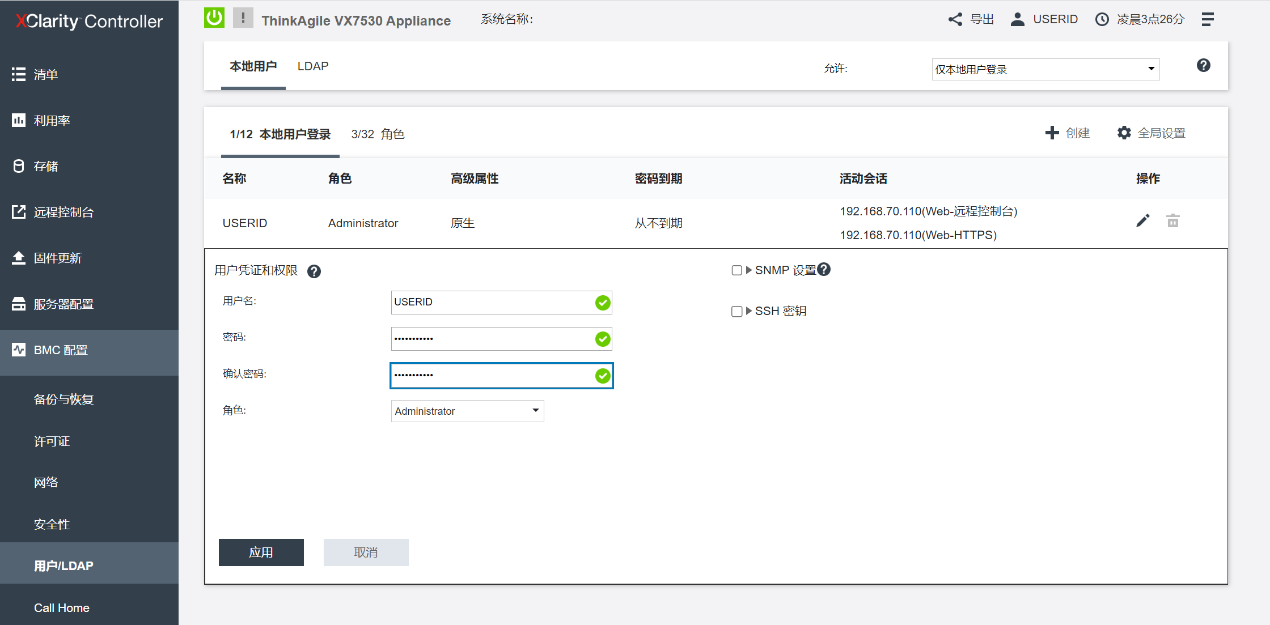

• 修改默认密码，更换为符合安全要求的强密码；
• 调整密码有效期等安全设置，防止登录凭证长期有效带来的安全隐患。

二、升级 ESXi 版本

三台服务器出厂时预装了 ESXi 系统，但版本并非最新。为保证系统稳定性与安全性，首先将 ESXi 升级到当时的最新版本 7.0U3f（Build 20036589）。升级过程如下：

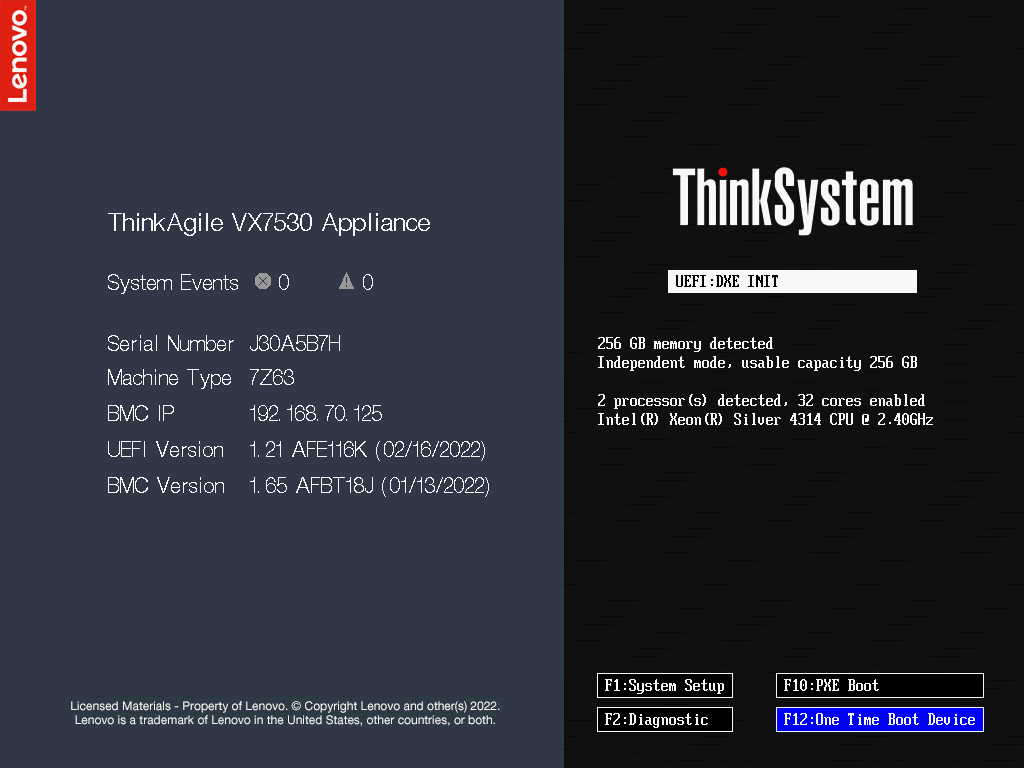

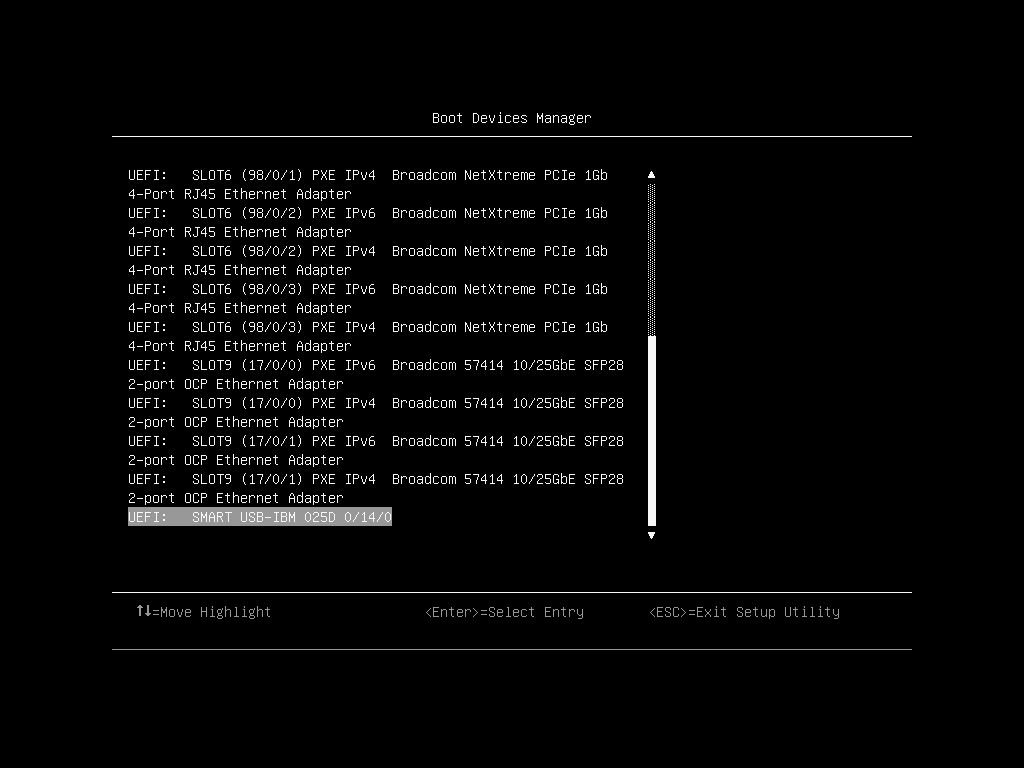

1. 使用下载好的升级镜像制作 U 盘启动盘；服务器开机时根据右下角提示按 F12 键进入启动项选择界面，选择从 U 盘启动。

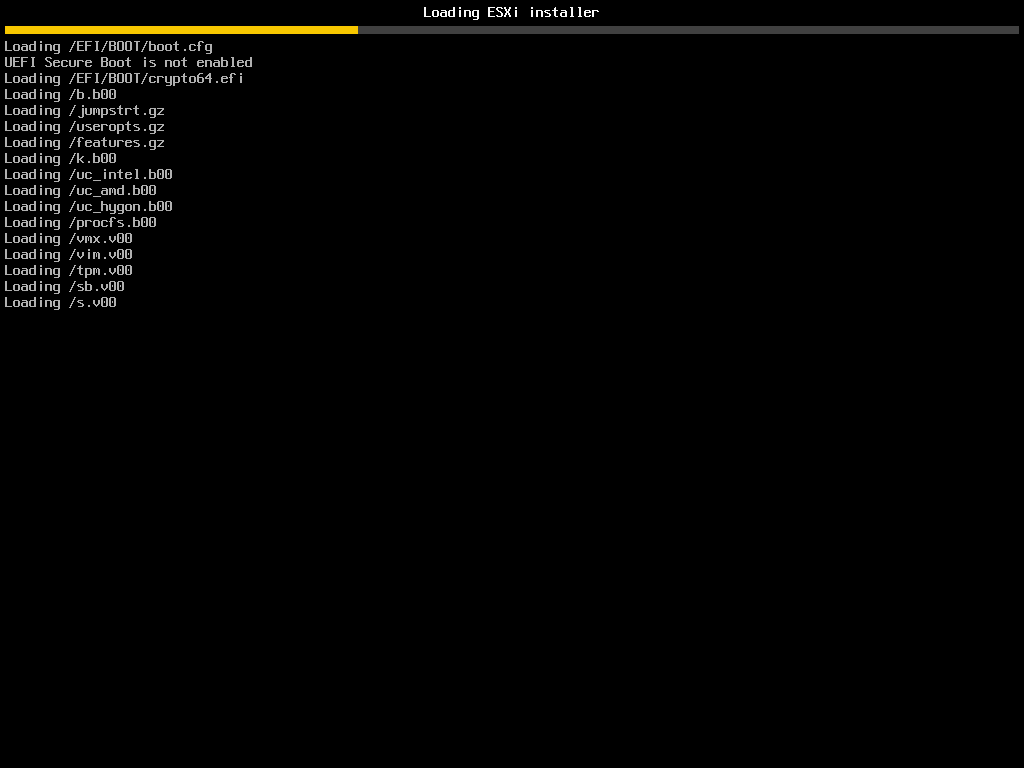

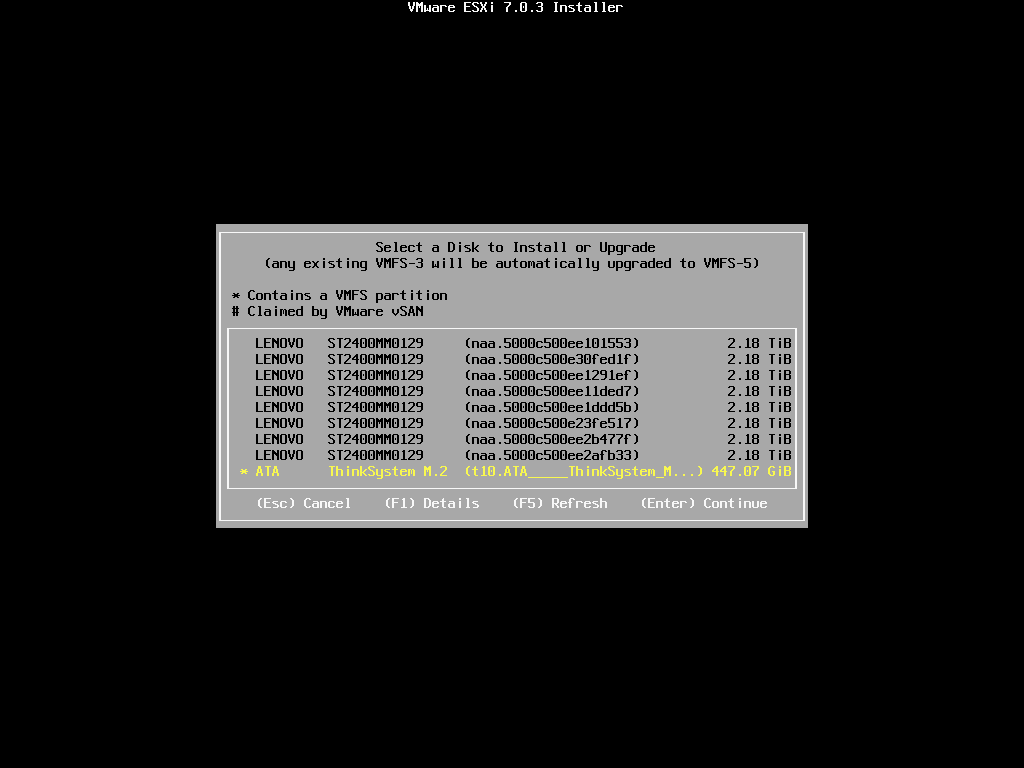

2. 选择系统安装位置。

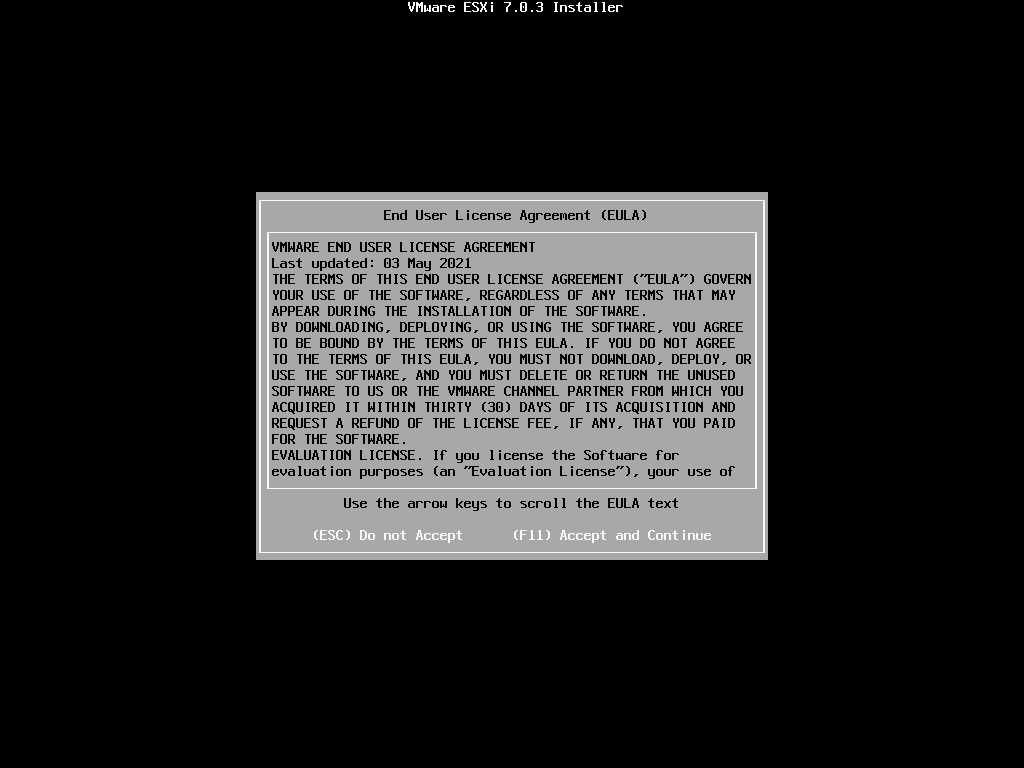

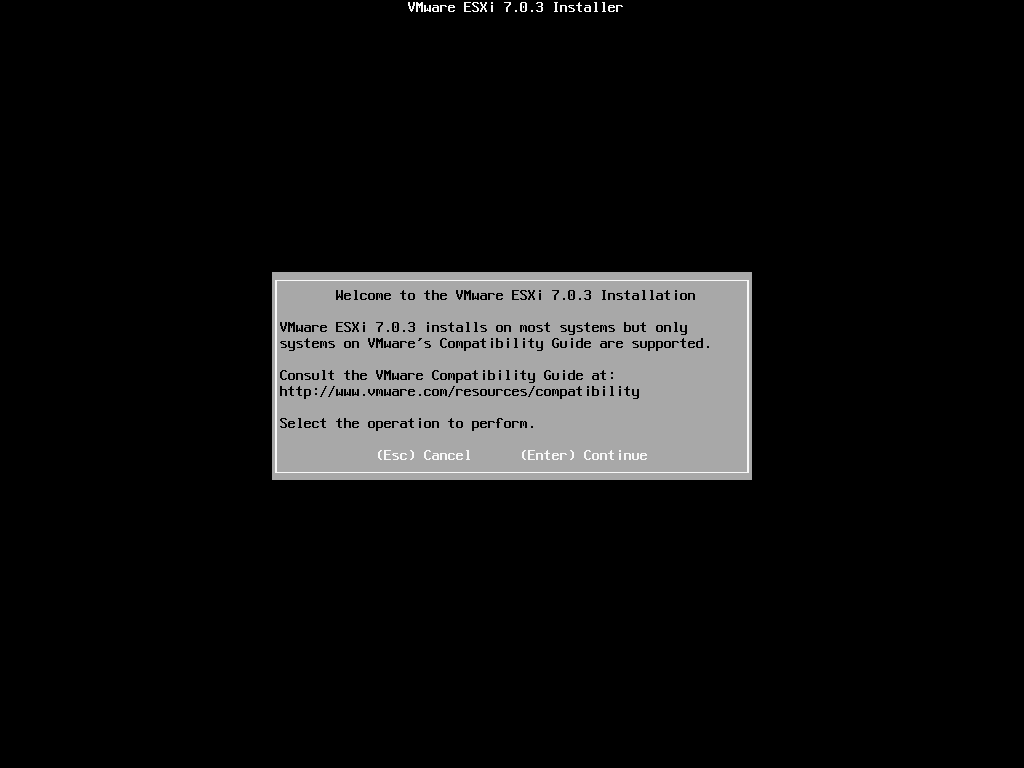

3. 选择安装介质与启动项。

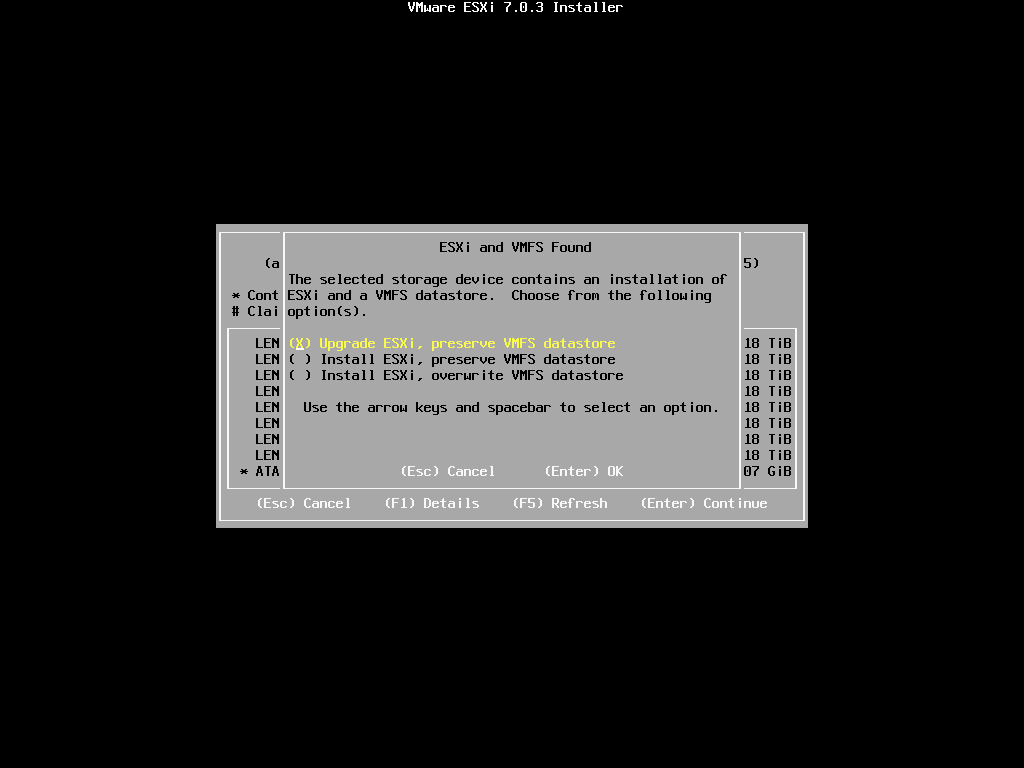

4. 选择”升级”模式，而非覆盖安装，以保留原有配置与数据。

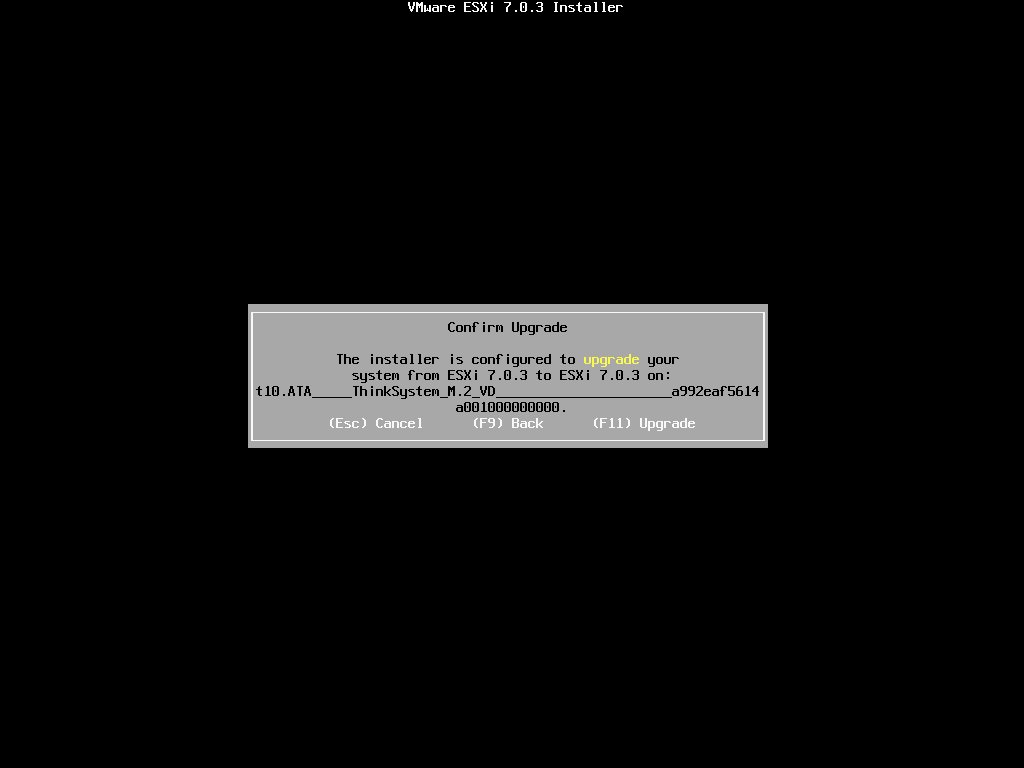

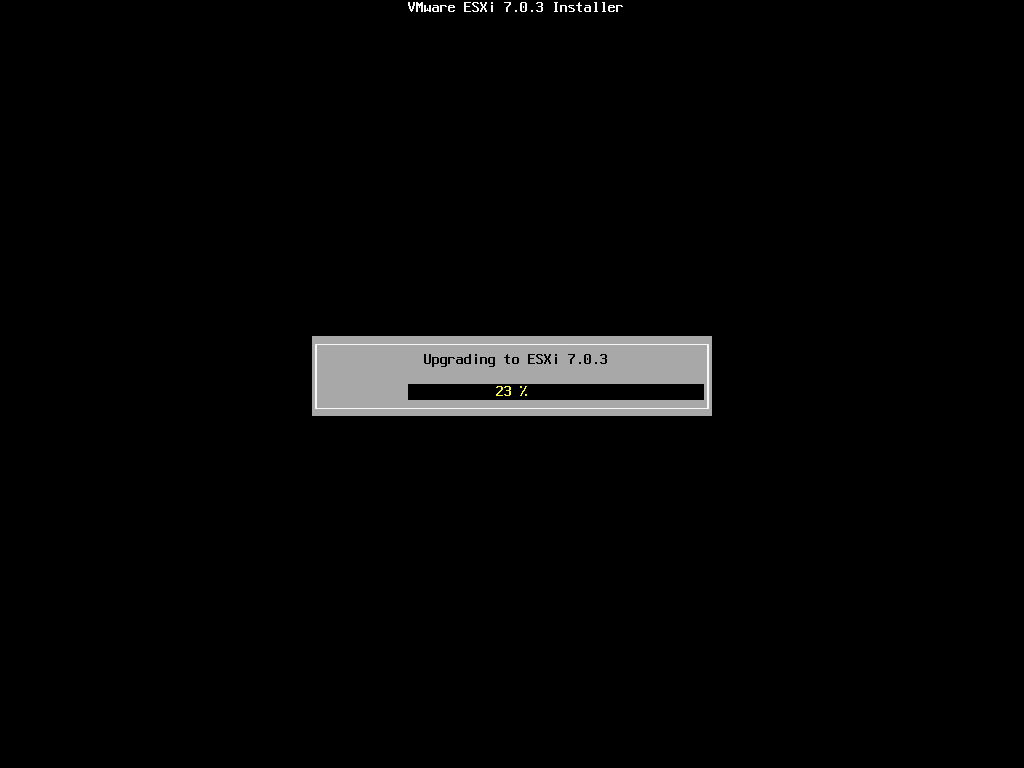

5. 按 F11 开始升级。

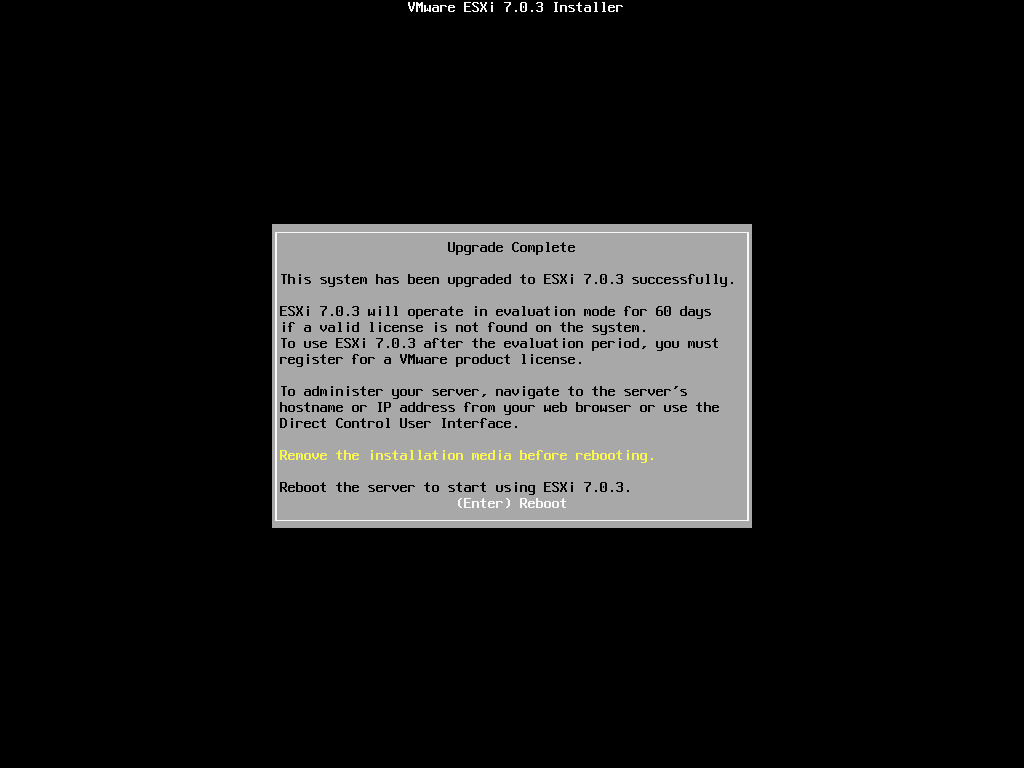

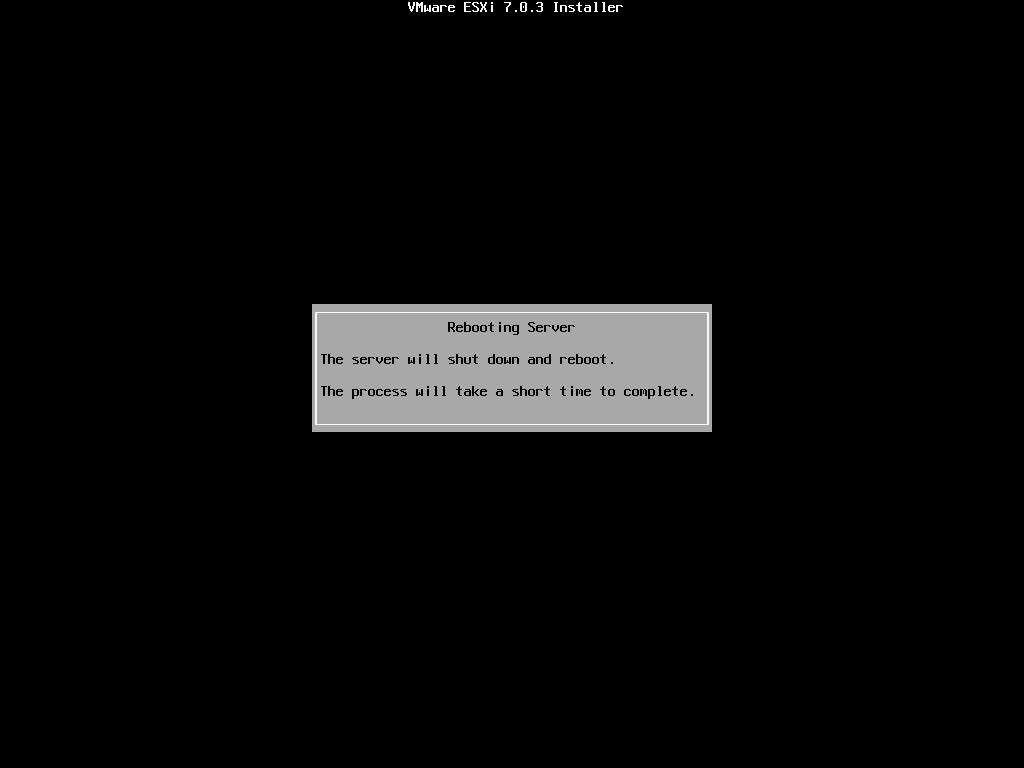

6. 升级完成后重启服务器。

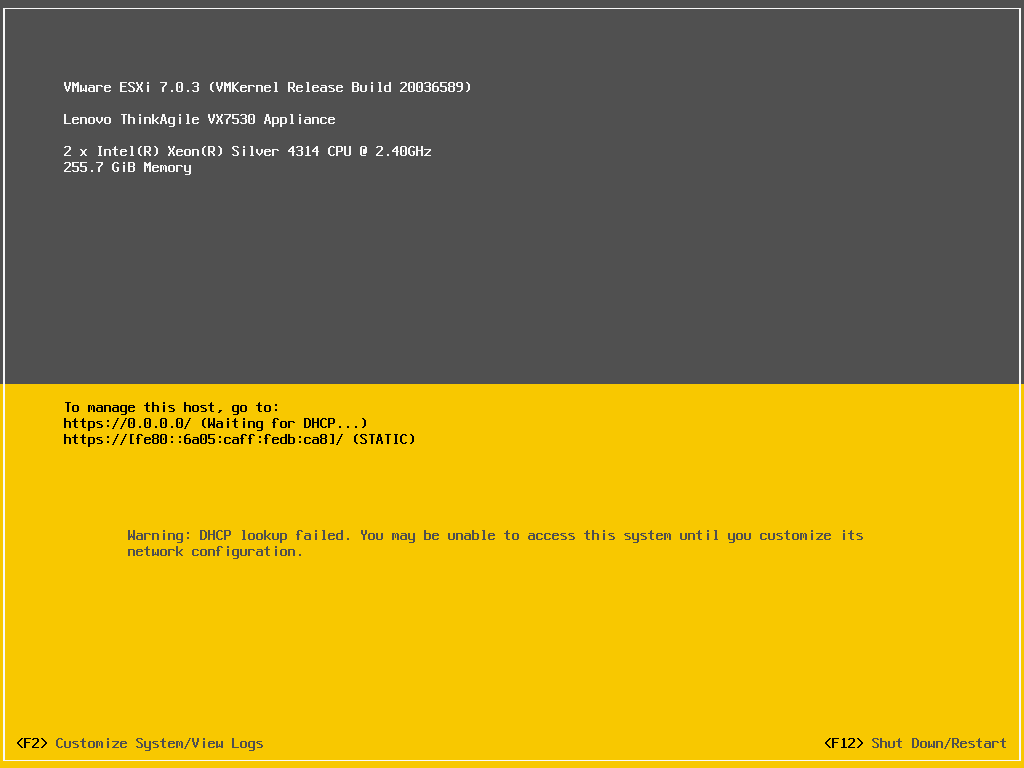

7. 重启完成后查看确认升级后的版本号。


对其余两台服务器执行完全相同的升级流程，确保集群节点版本一致。

三、设置 ESXi 管理网络信息

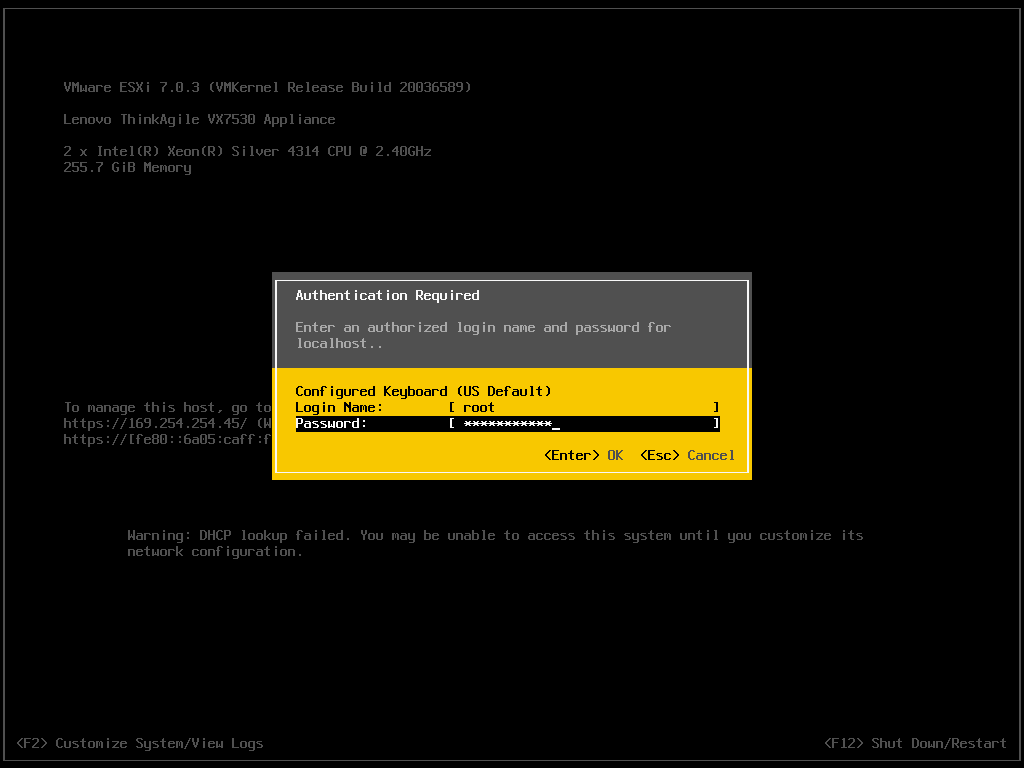

在每台 ESXi 主机上按 F2 键，输入 root 密码后，依次完成管理网络的配置。

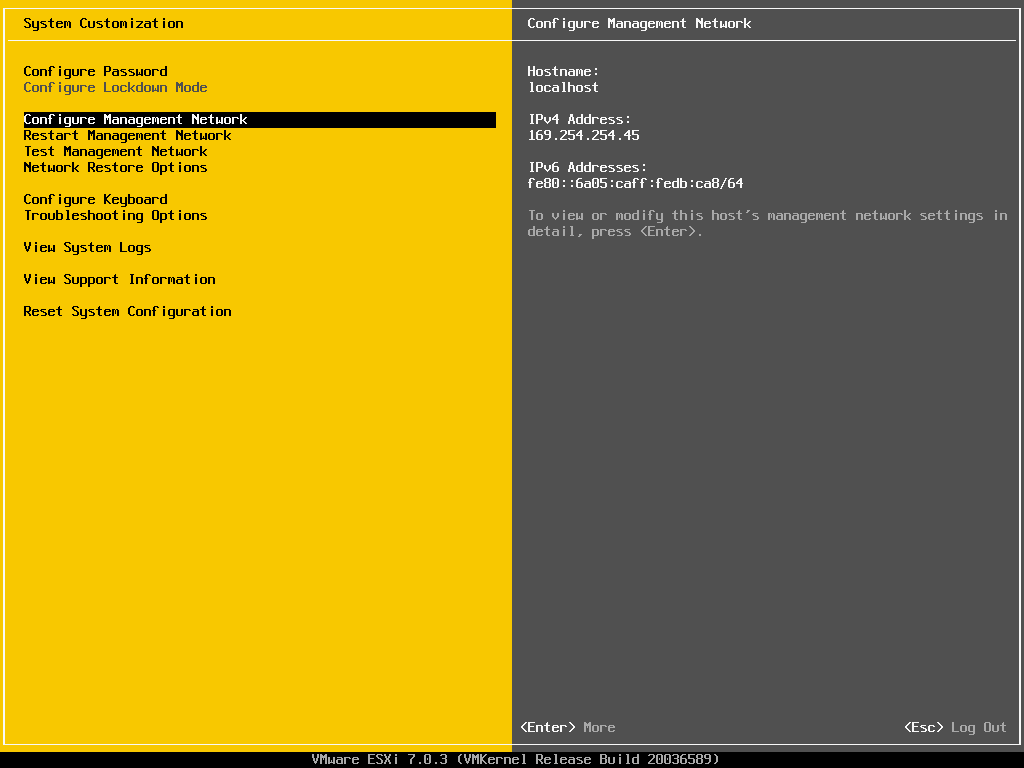

• 选择”Configure Management Network”设置管理网络。

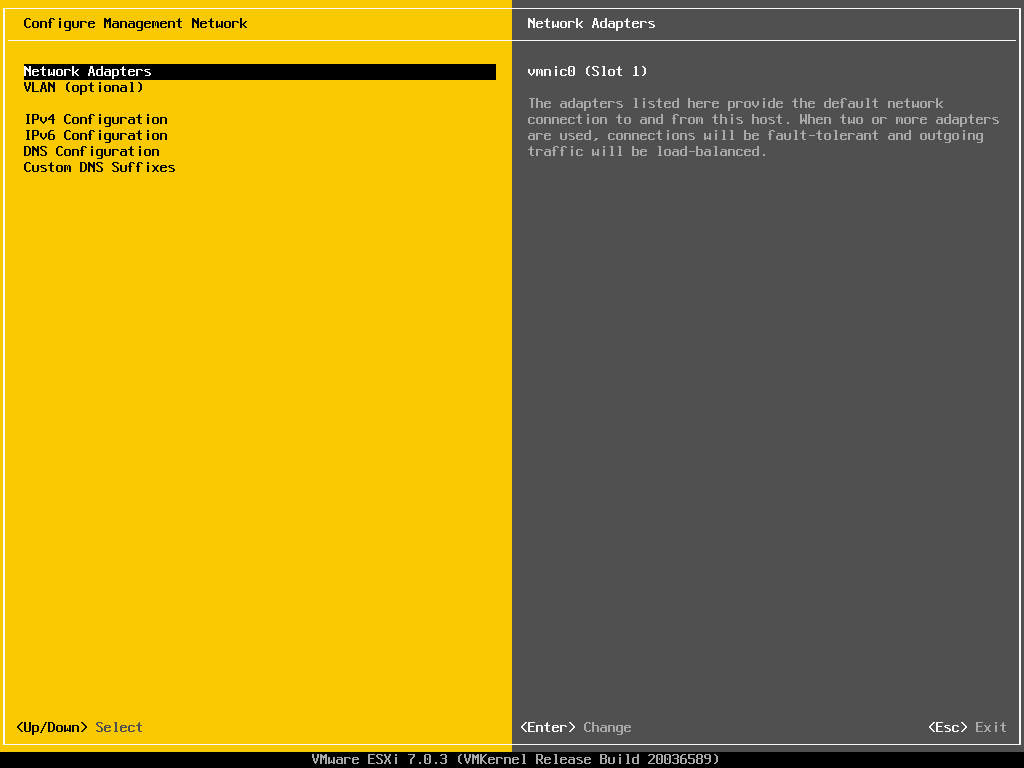

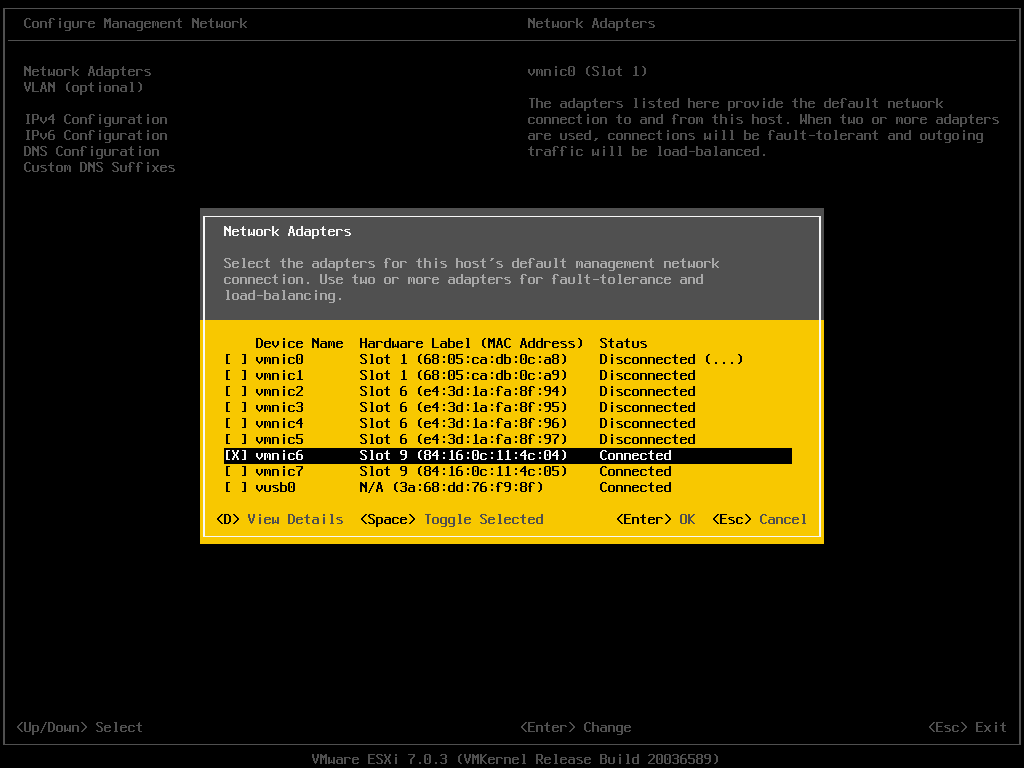

• 选择管理网络所使用的网卡。

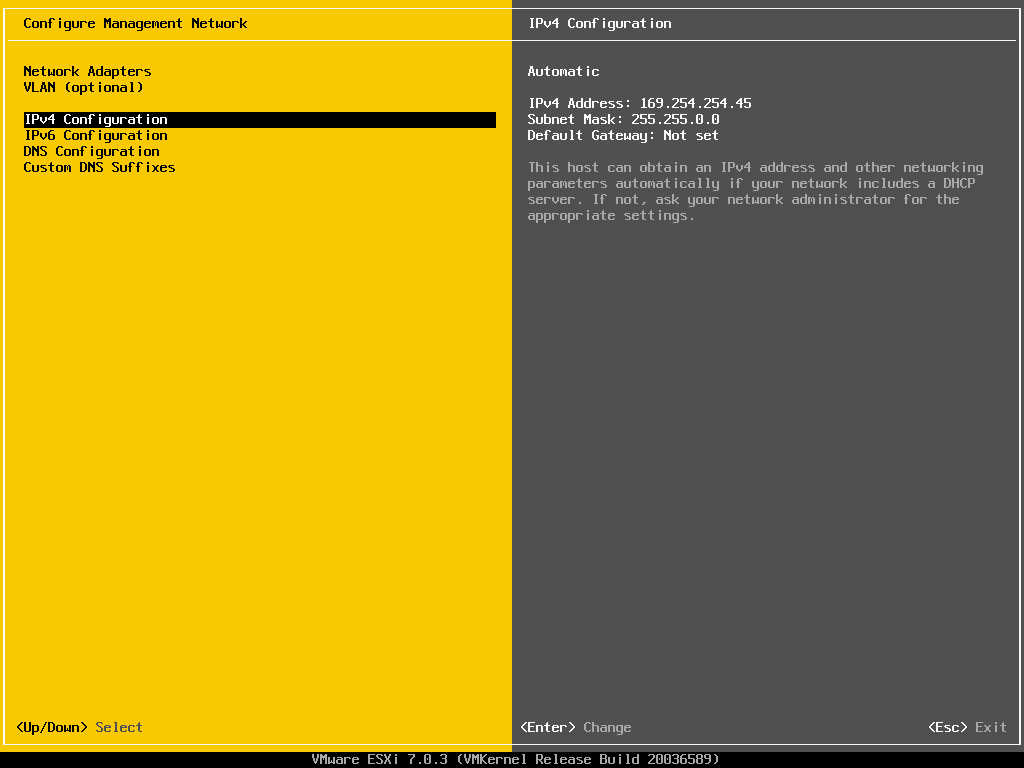

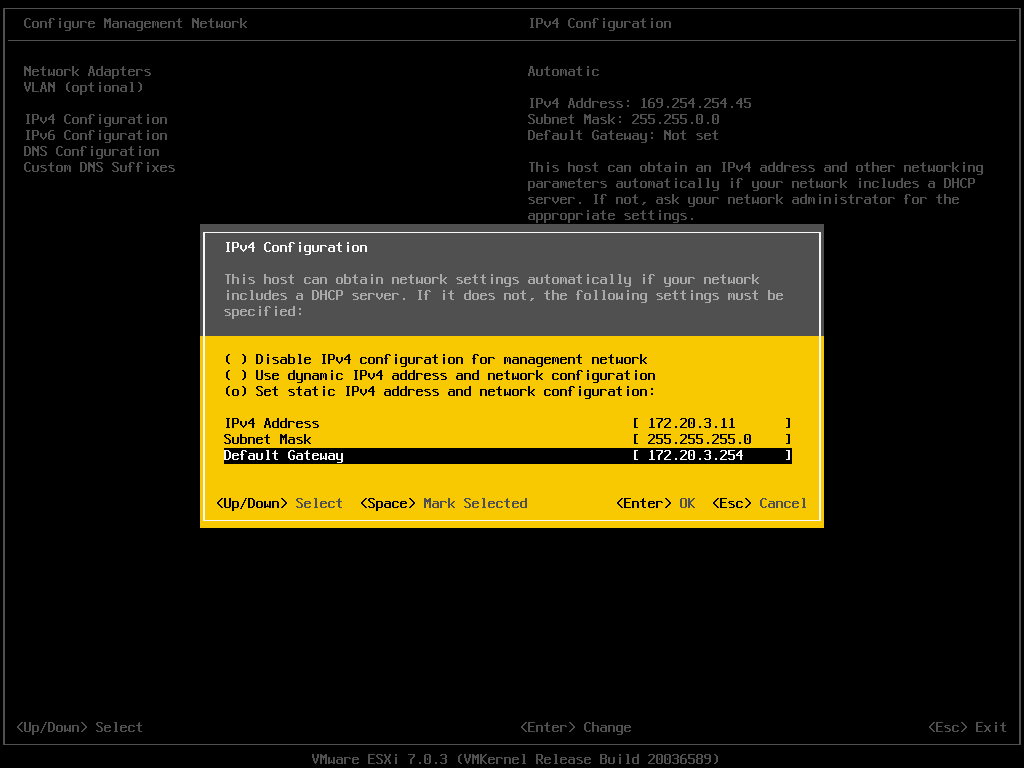

• 设置 IPv4 地址信息，三台服务器分别为 172.20.3.11、172.20.3.12、172.20.3.13。

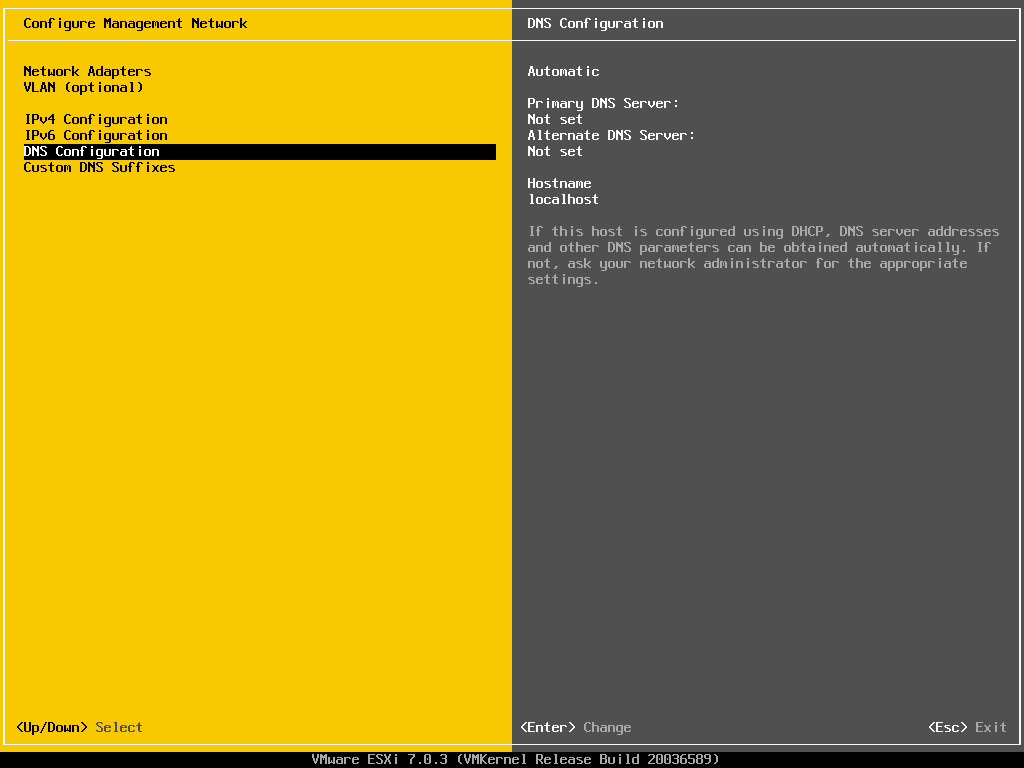

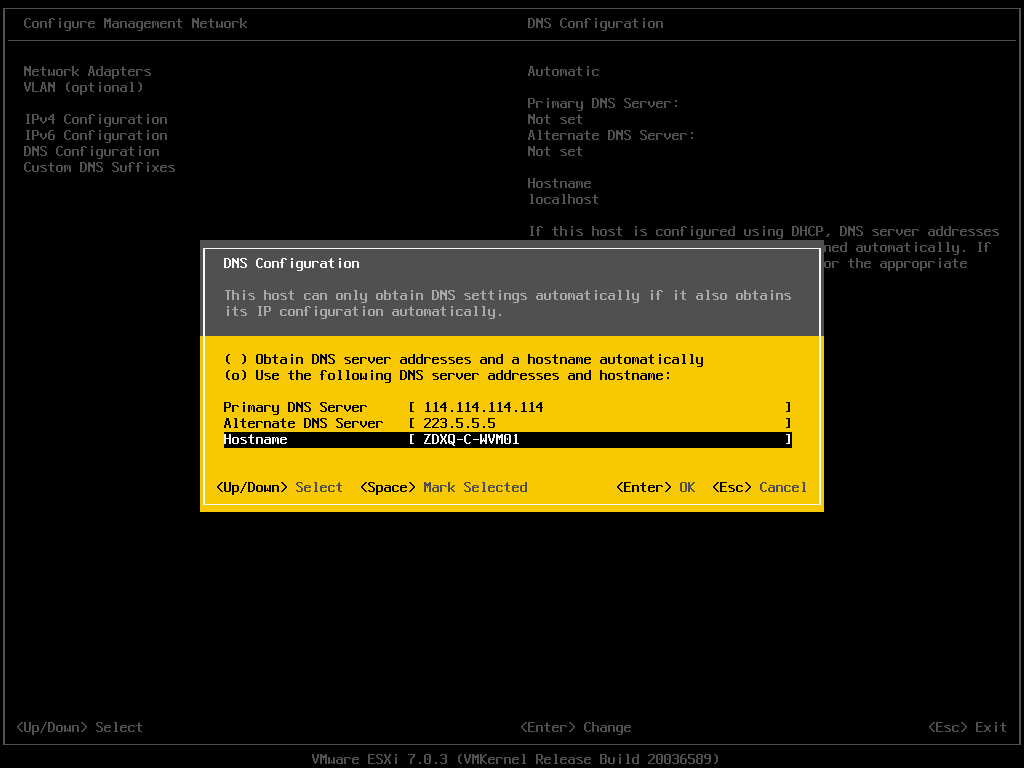

• 设置 DNS 与主机名。

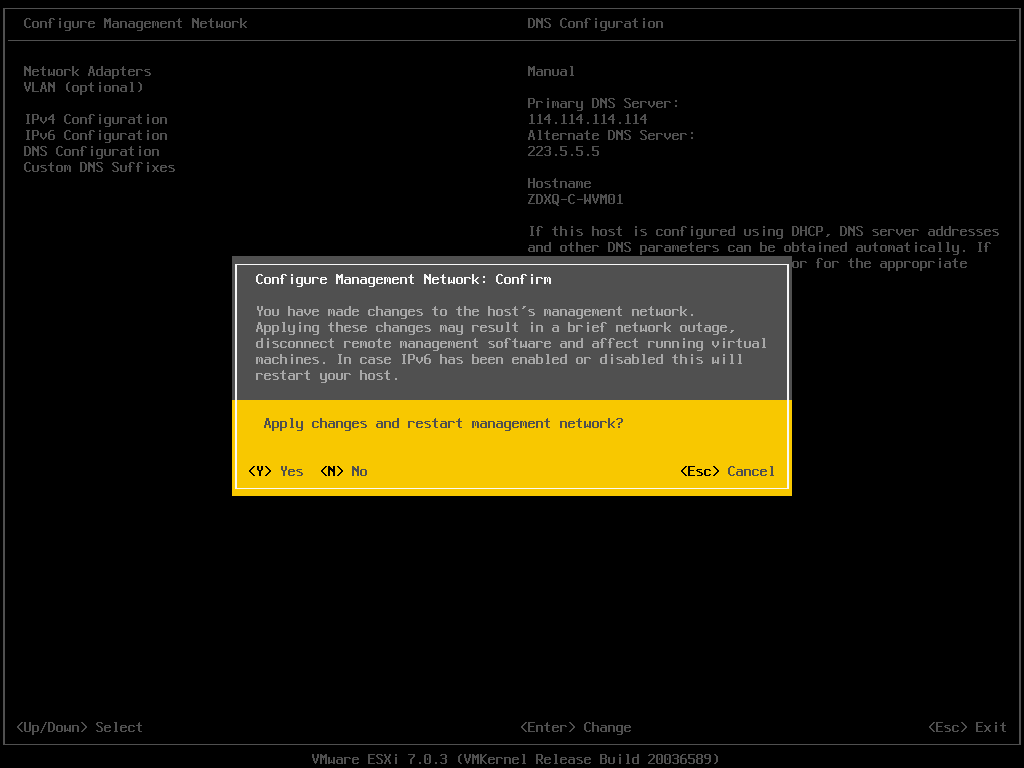

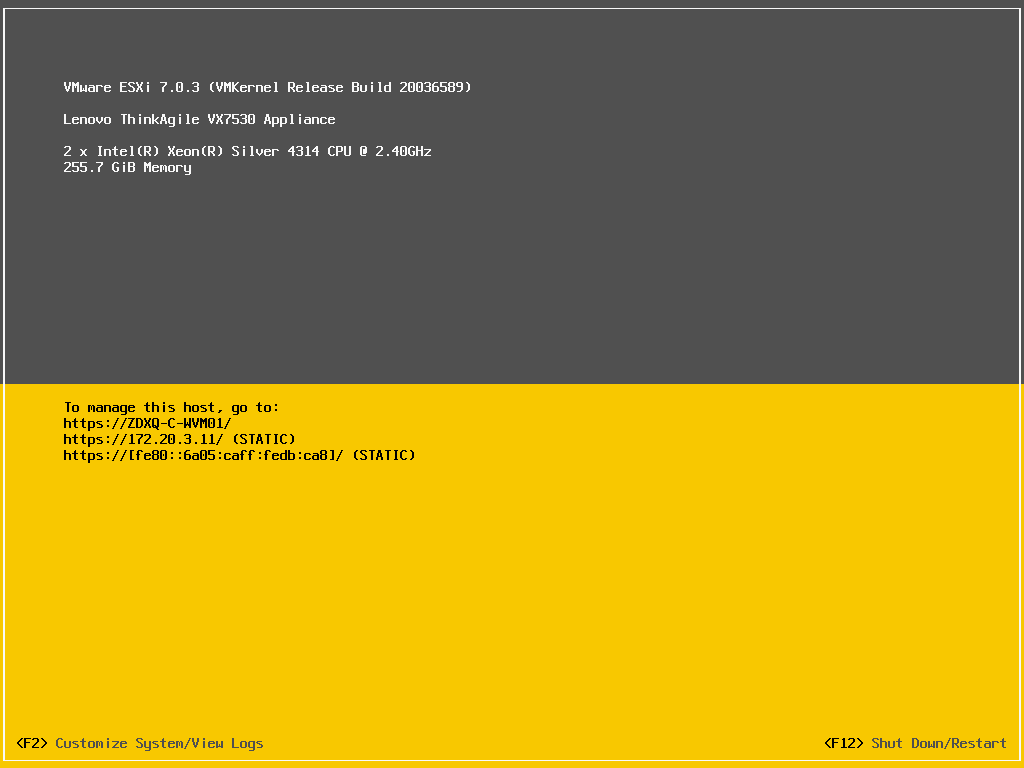

• 重启管理网络使上述设置生效。



四、安装配置 VMware vCenter Server

vCenter Server 用于对整个虚拟化环境进行集中管理与调度。本次采用分两阶段的方式完成部署（截至 2022-08-06 的最新版本）。

4.1 第一阶段部署

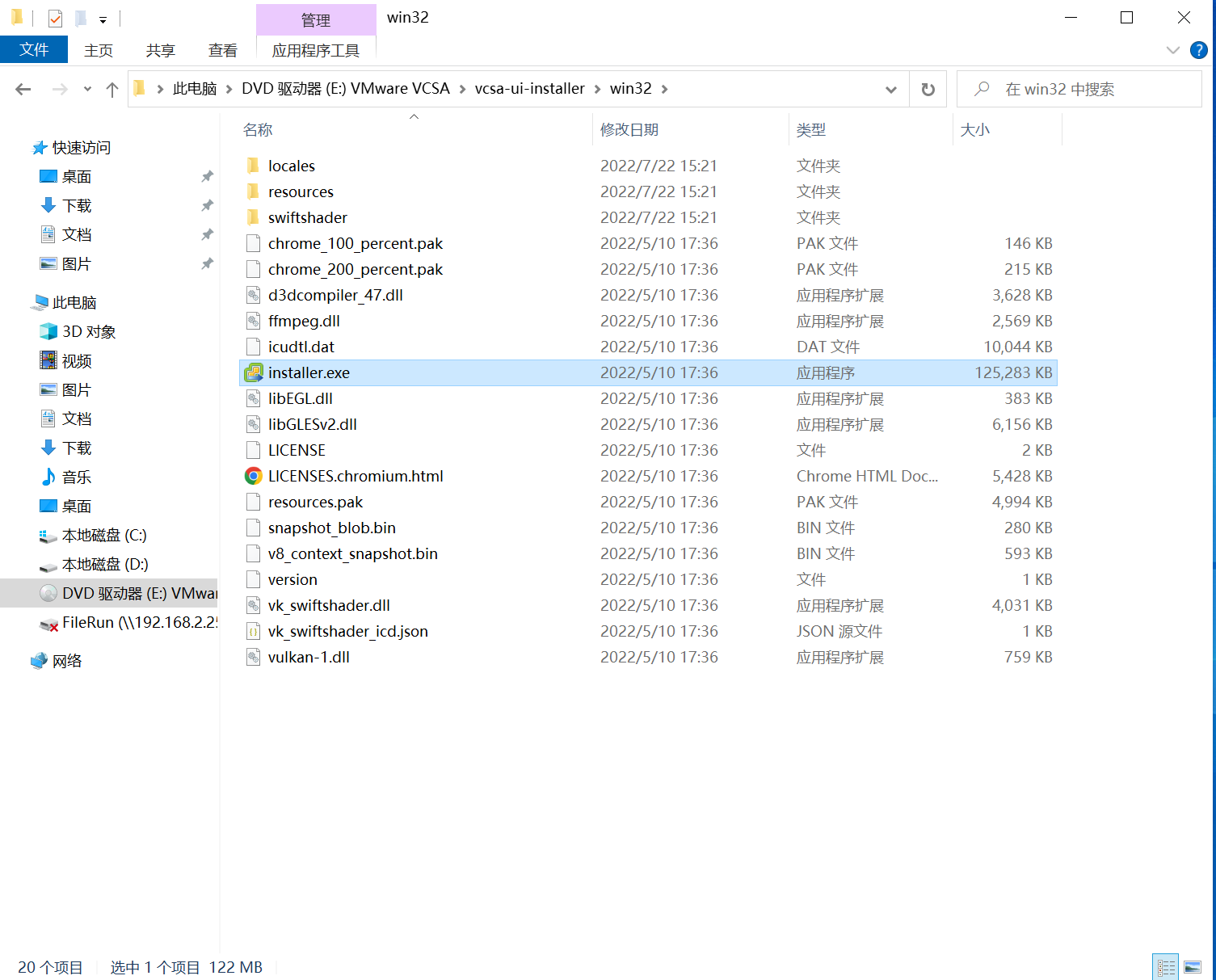

1. 从 VMware 官网下载该阶段最新版本安装程序 VMware-VCSA-all-7.0.3-20150588.iso，在 Windows 下打开 win32 安装程序。

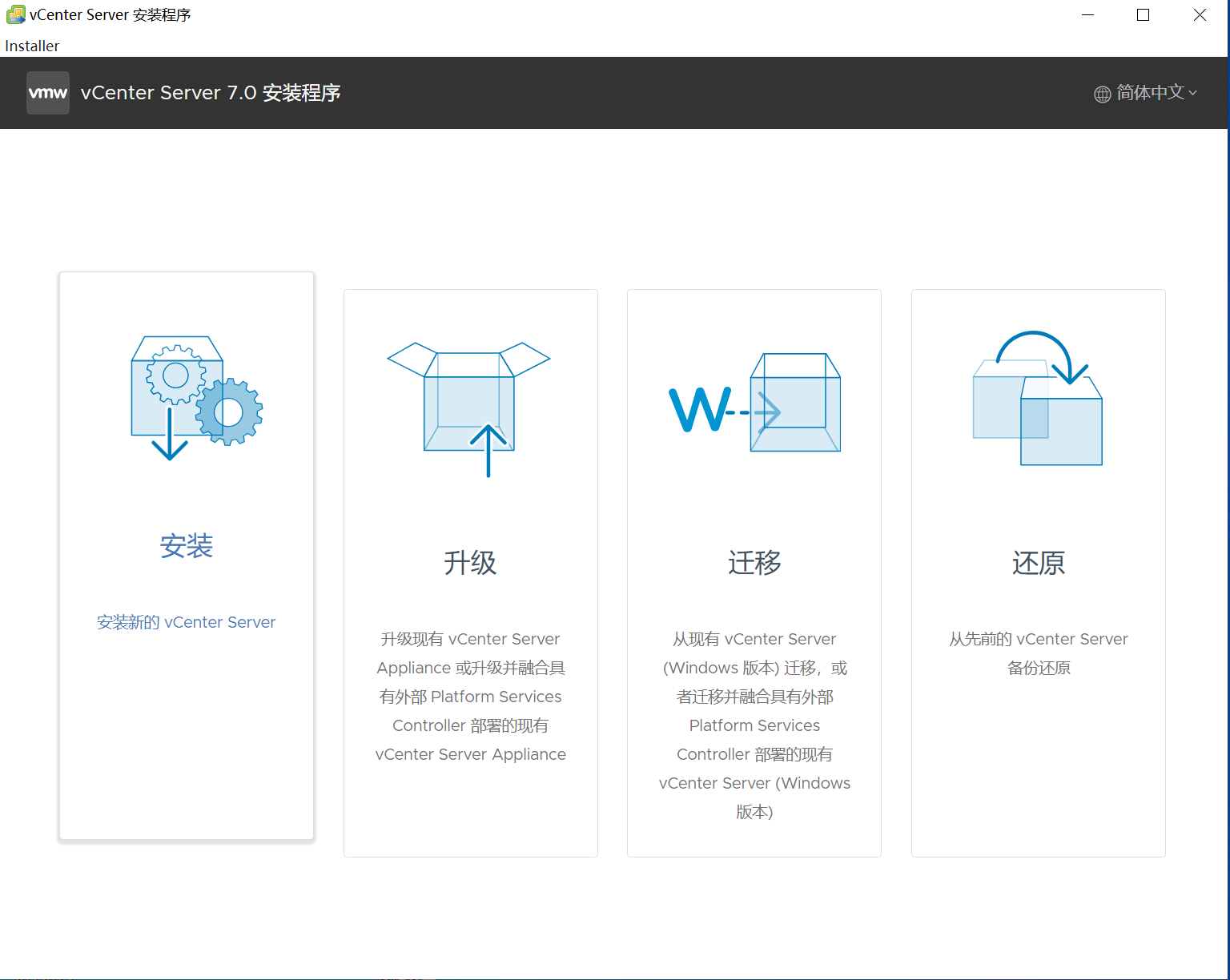

2. 选择”安装”。

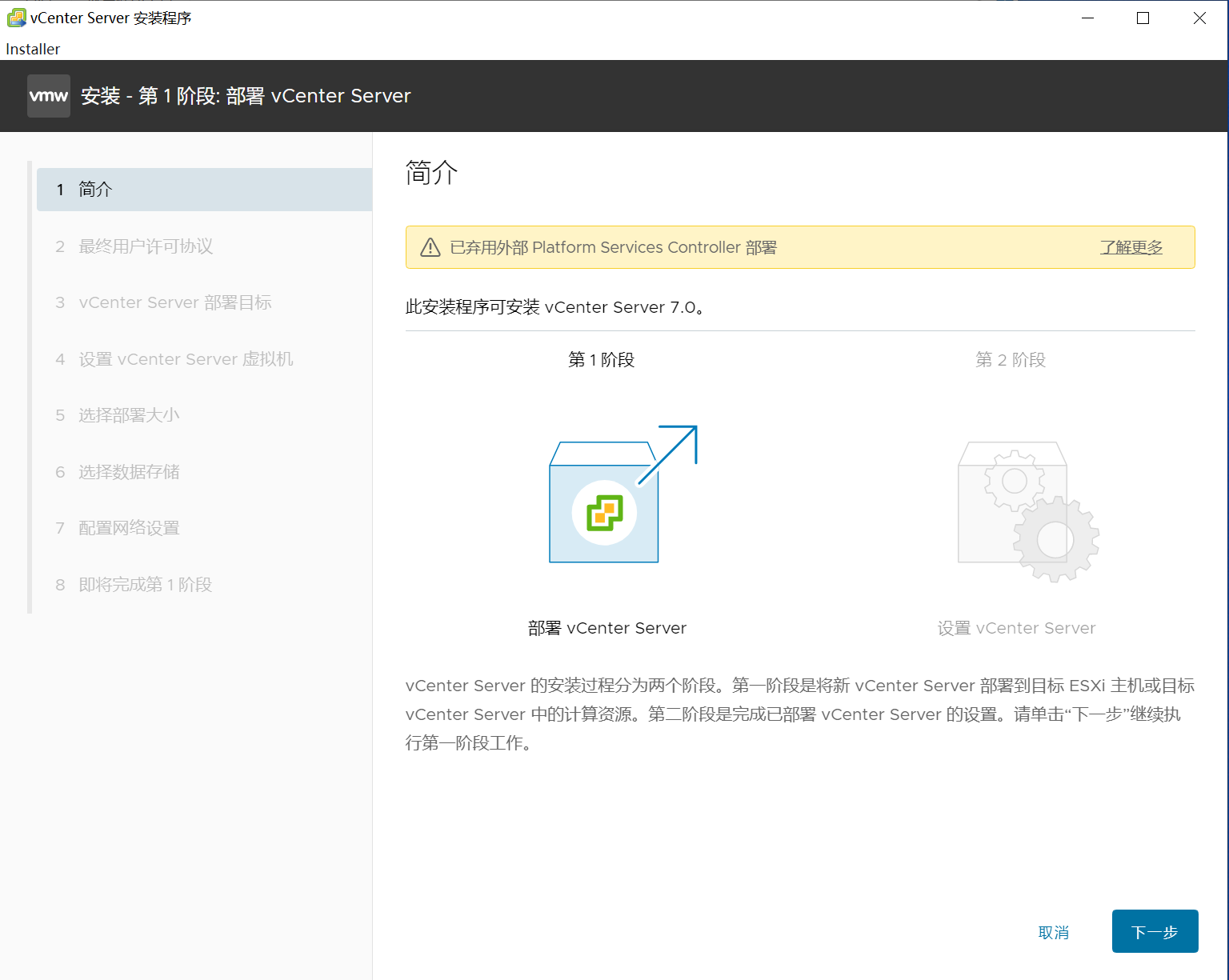

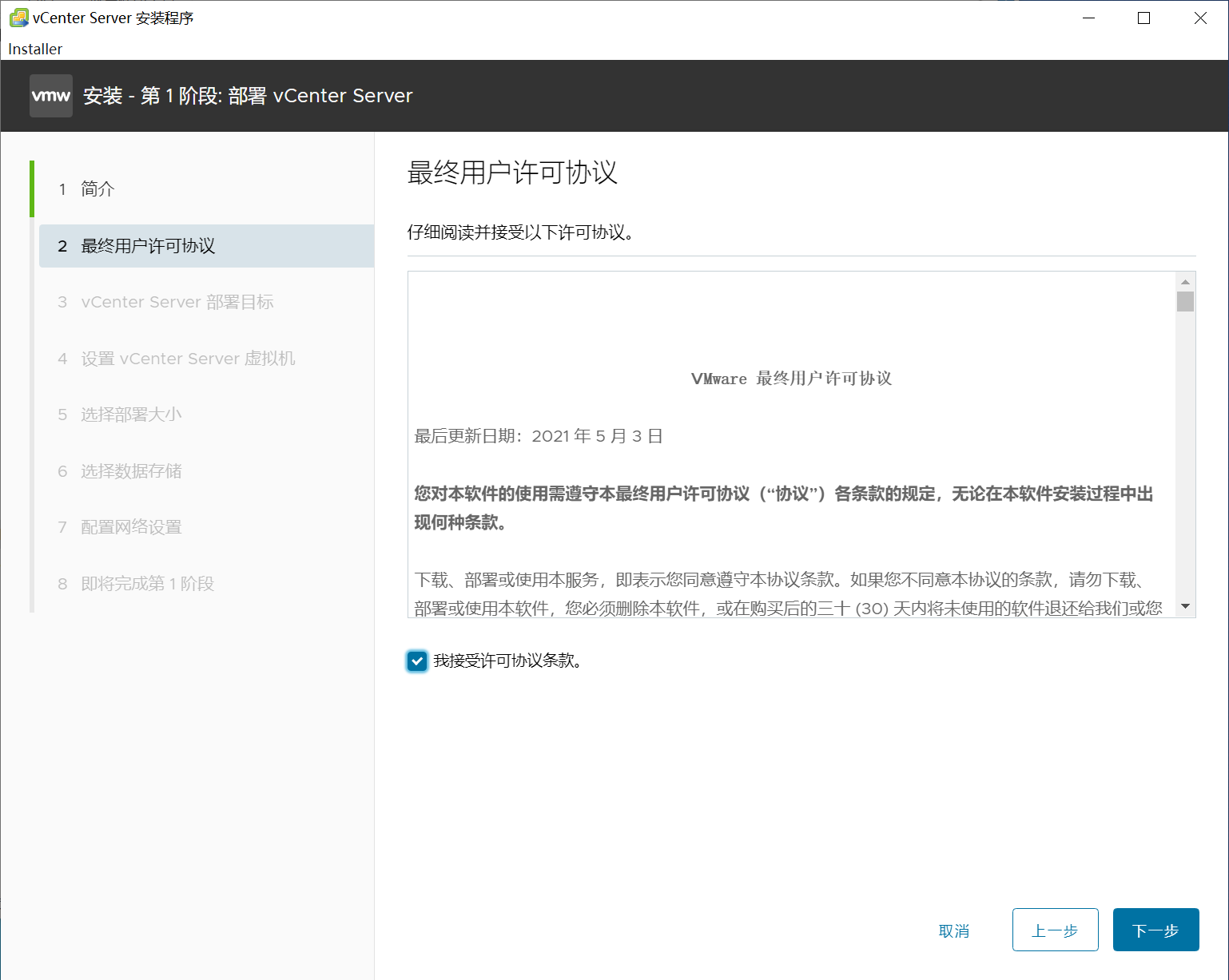

3. 选择安装向导与部署目标。

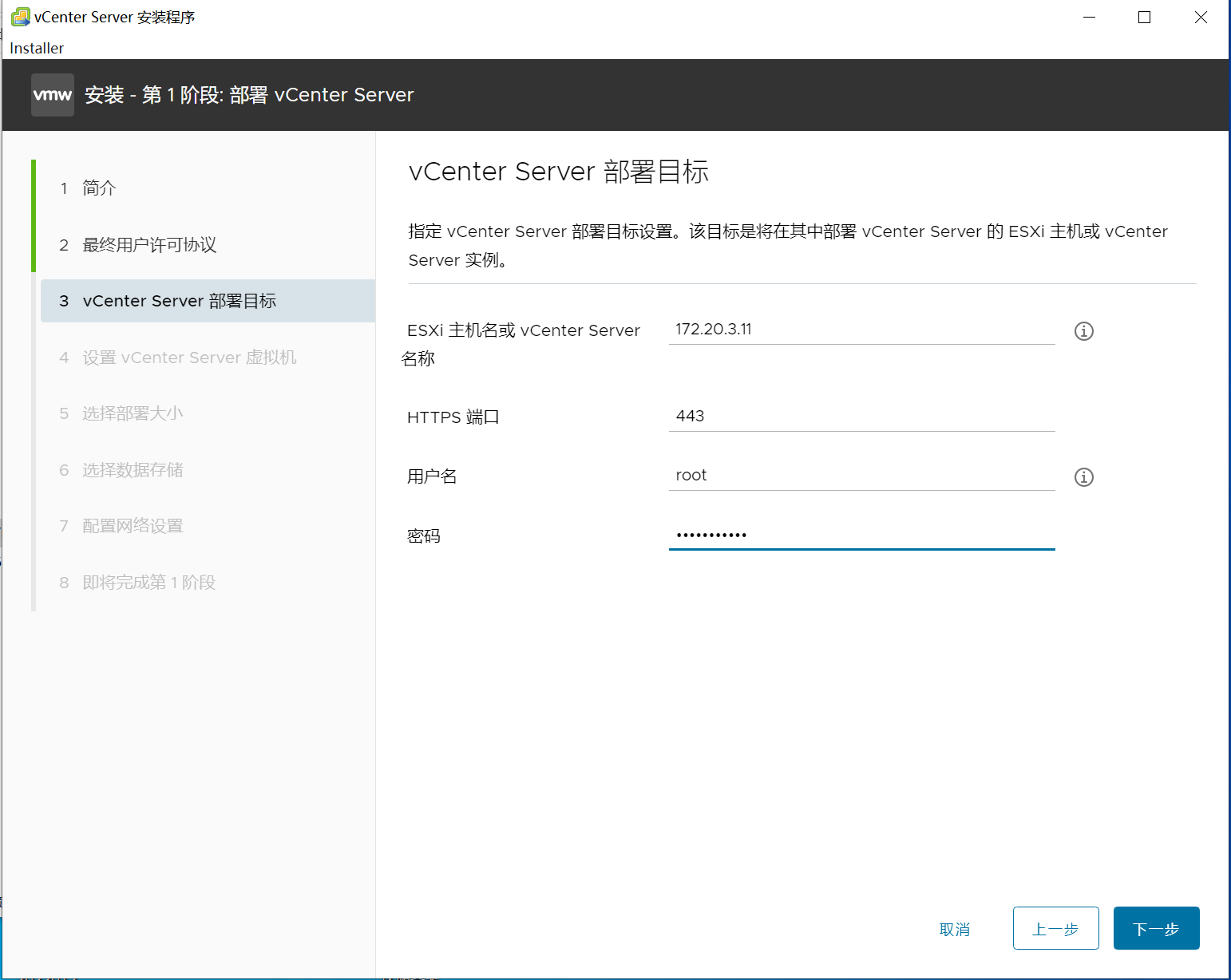

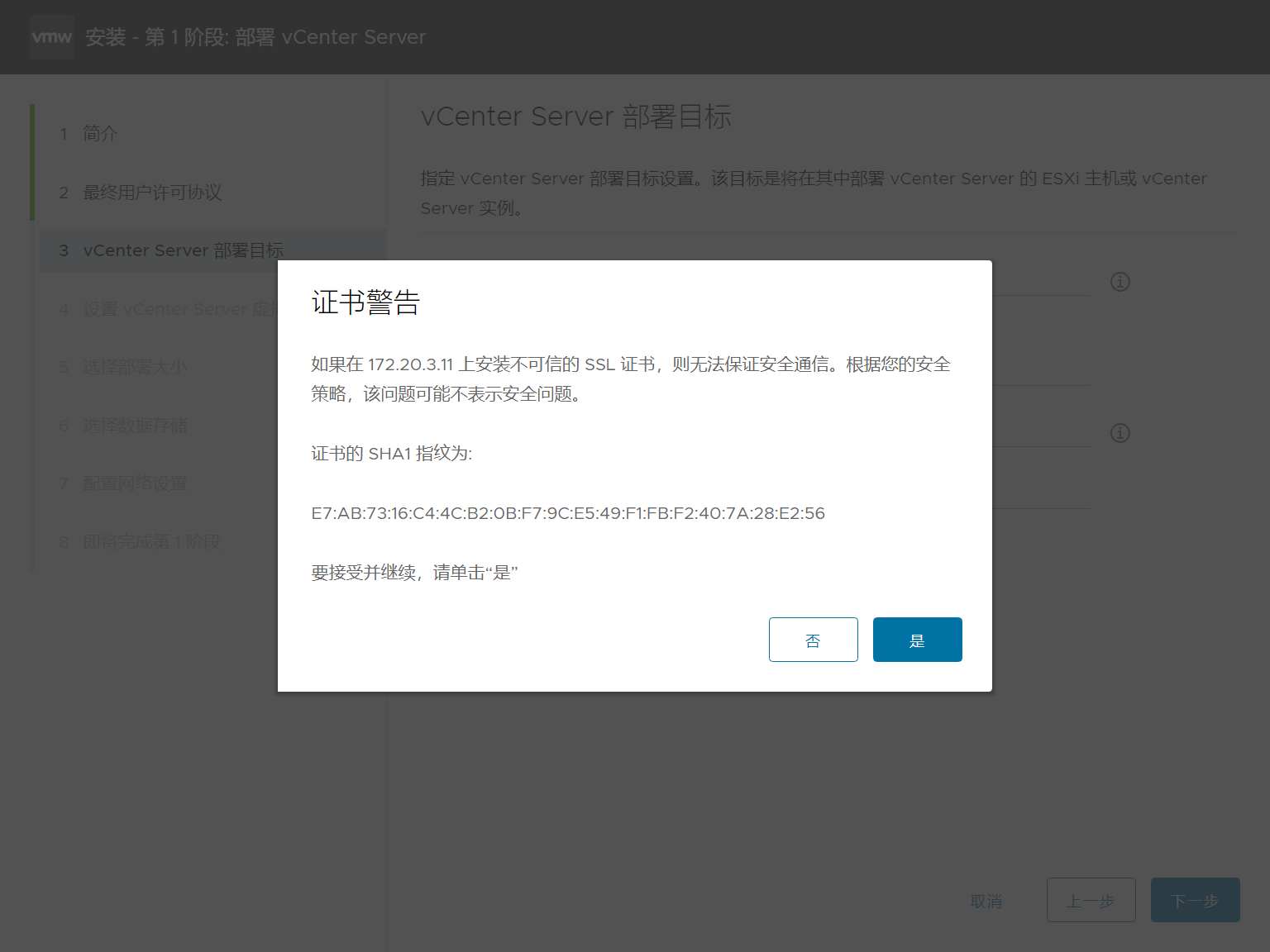

4. 选择其中一台 ESXi 主机作为部署目标。

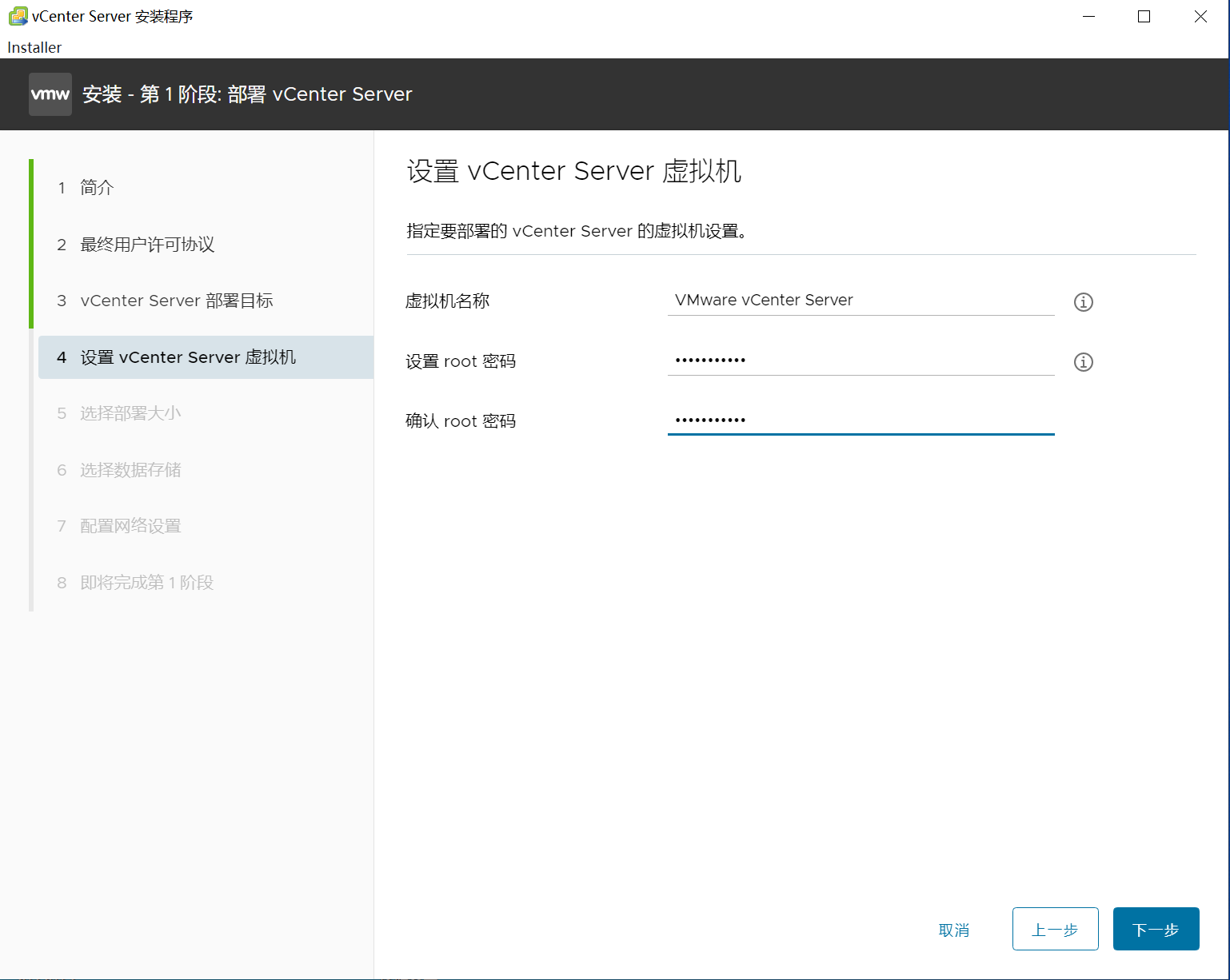

5. 设置 vCenter 虚拟机的名称与 root 密码。

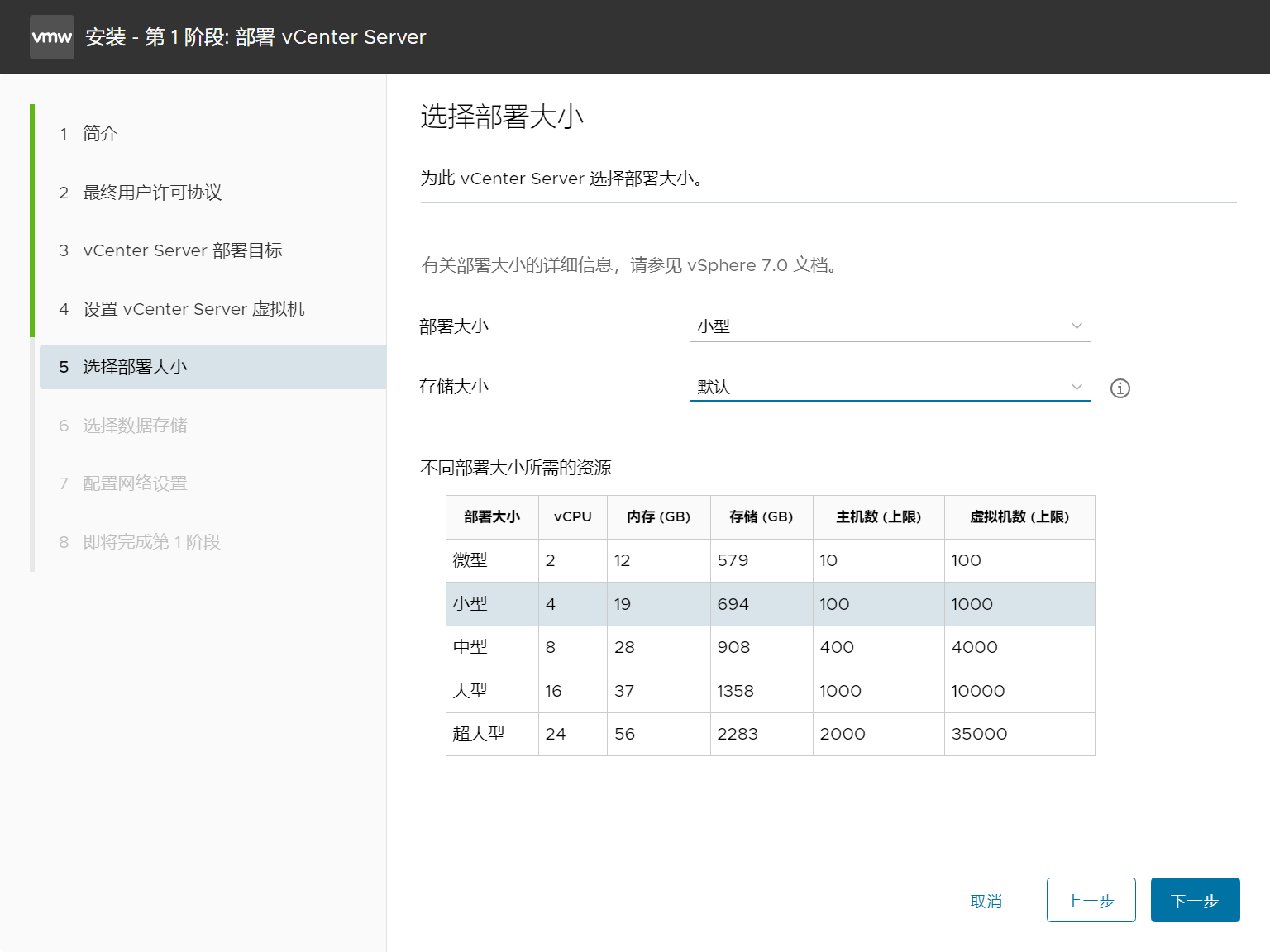

6. 选择部署规模为”小型”。

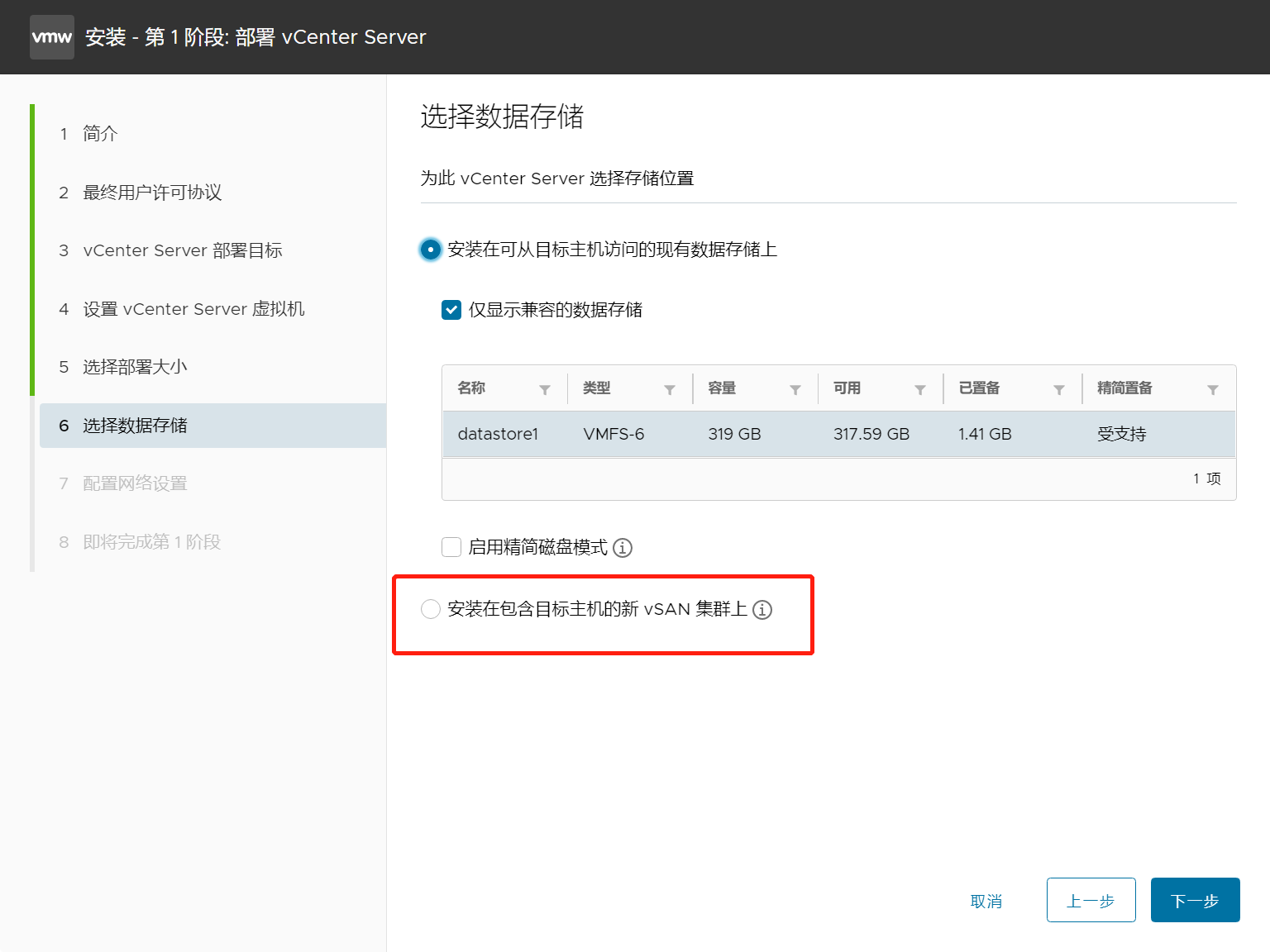

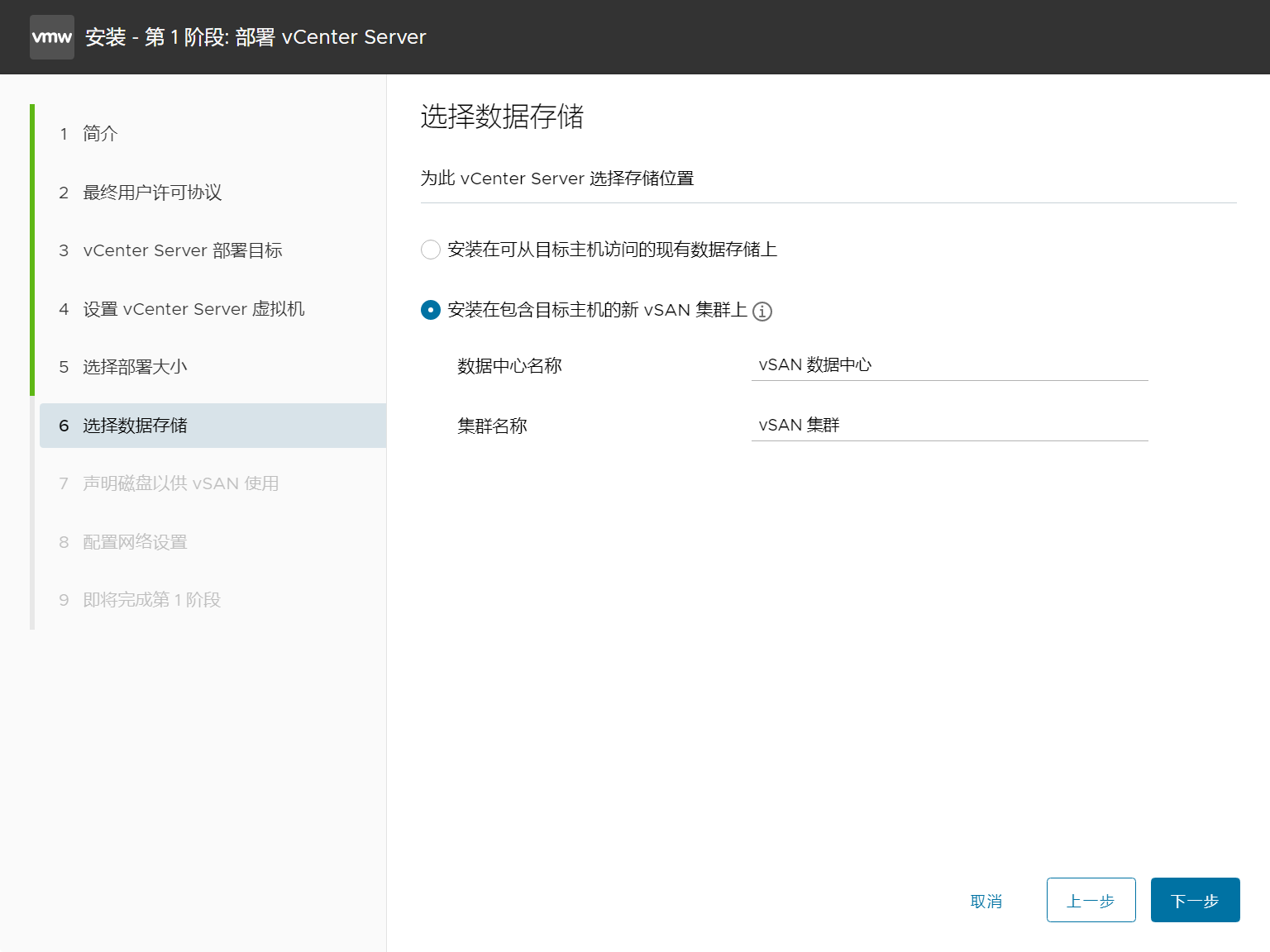

7. 选择”安装在包含目标主机的新 vSAN 集群上”。

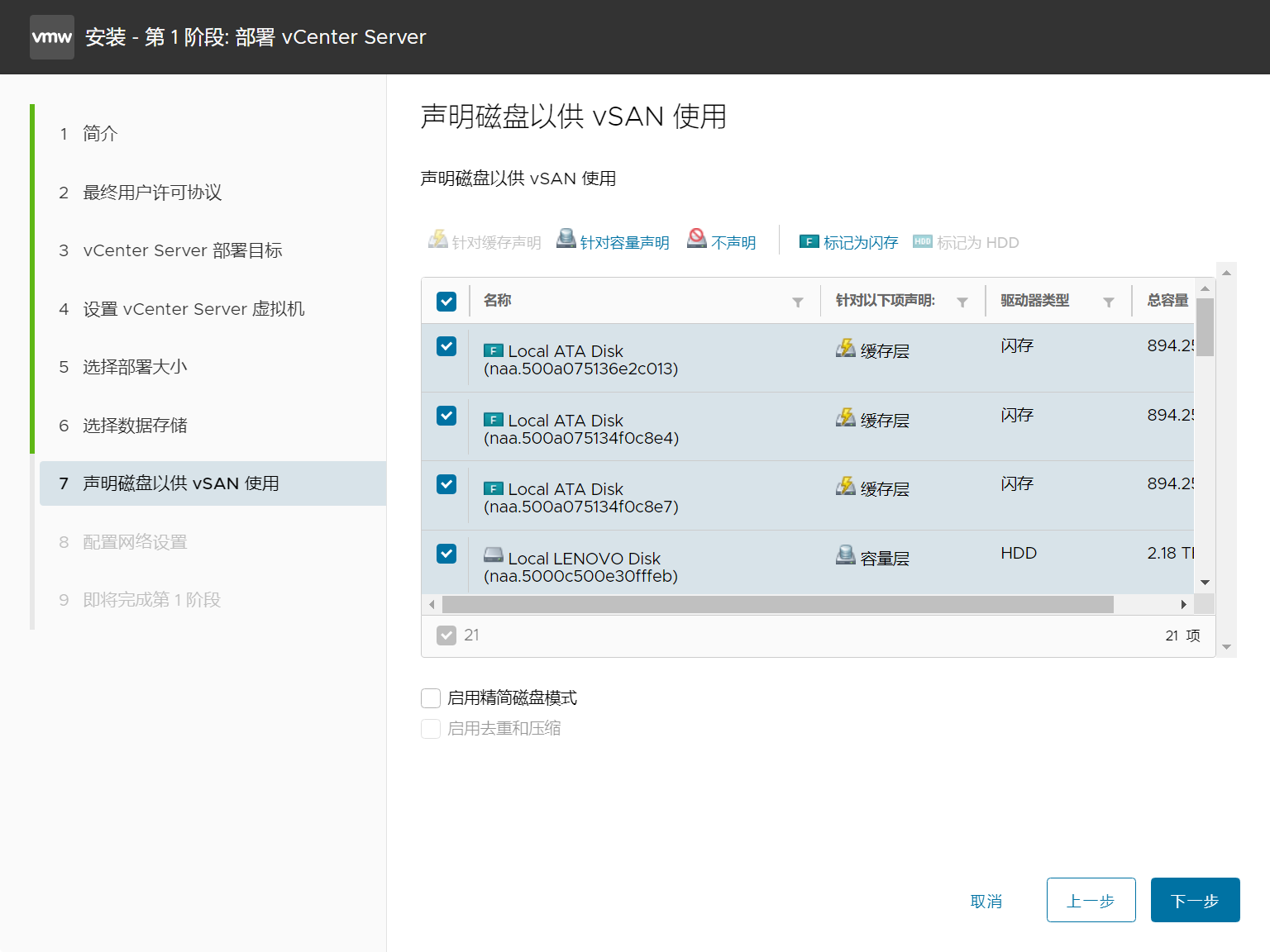

8. 选择 vSAN 使用的硬盘。

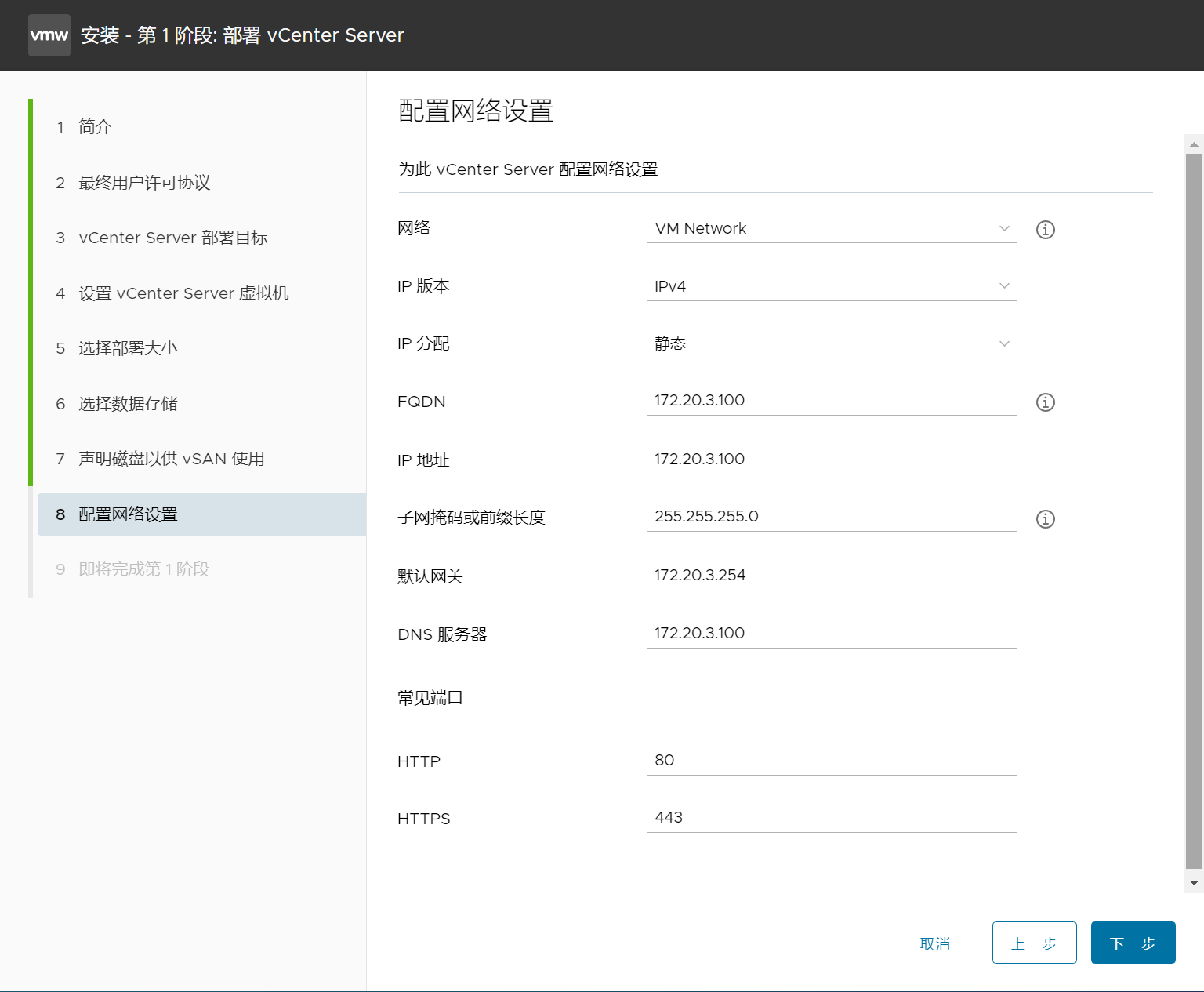

9. 设置 vCenter 的网络信息。

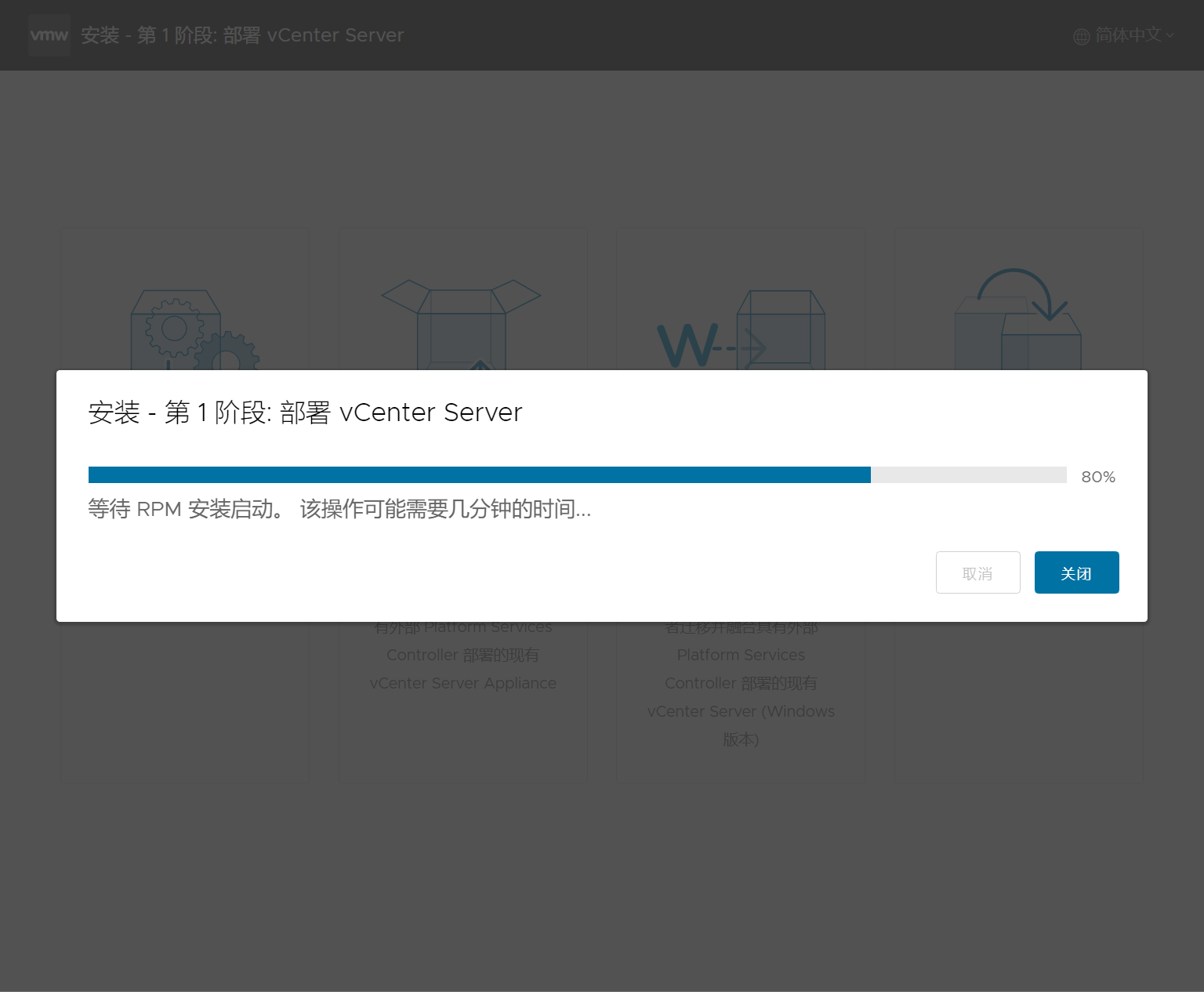

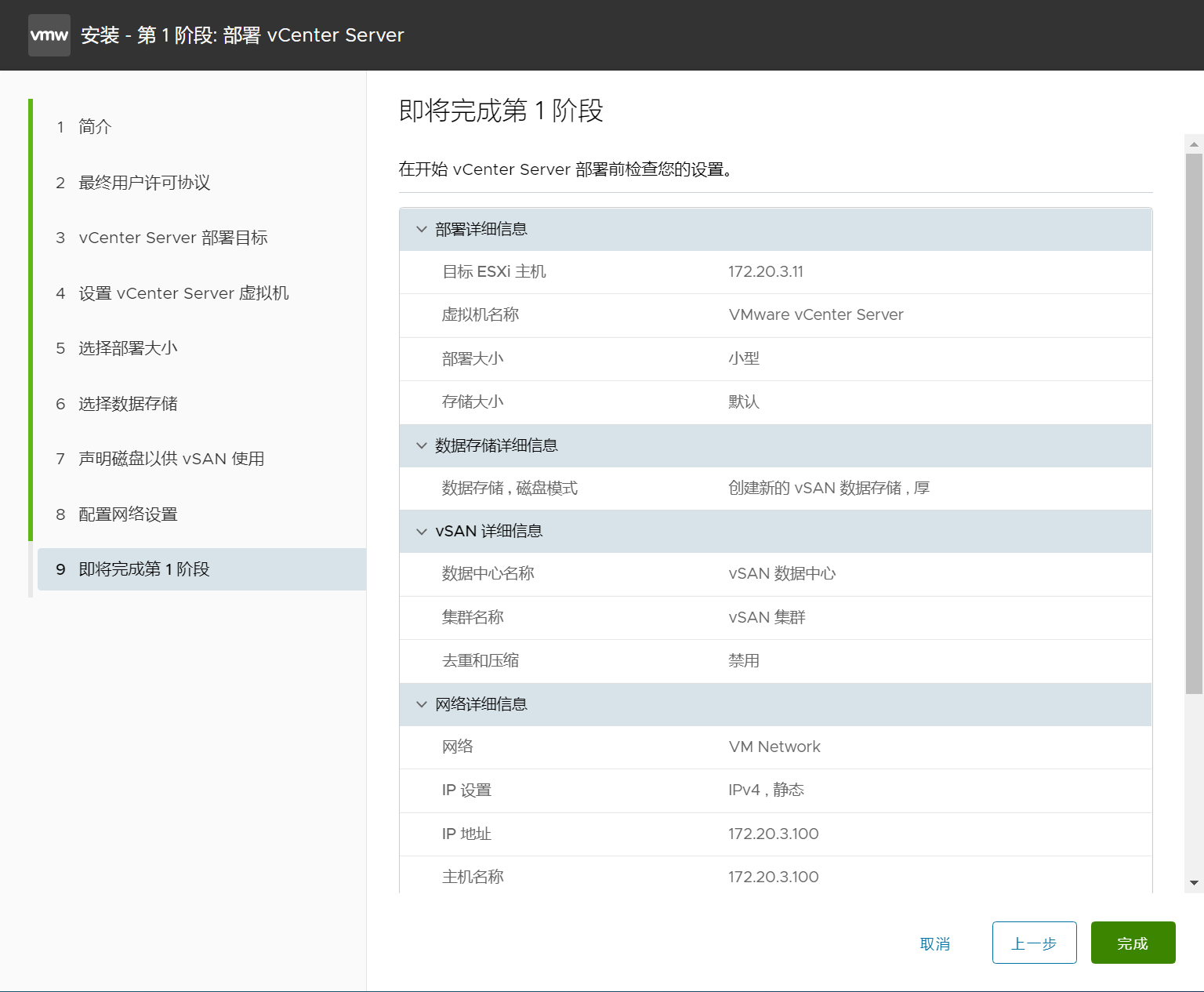

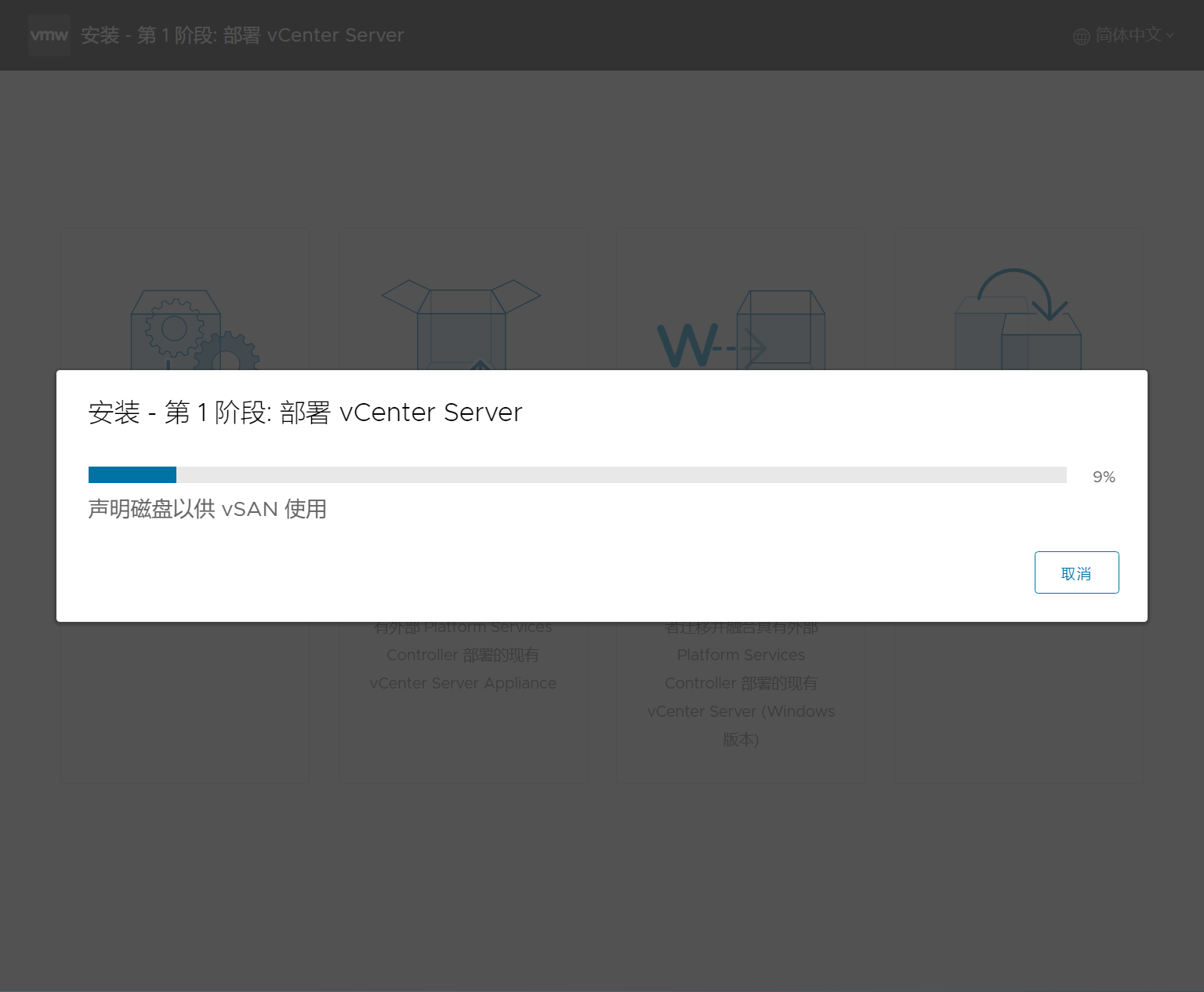

10. 核对配置信息无误后，点击完成开始第一阶段部署。

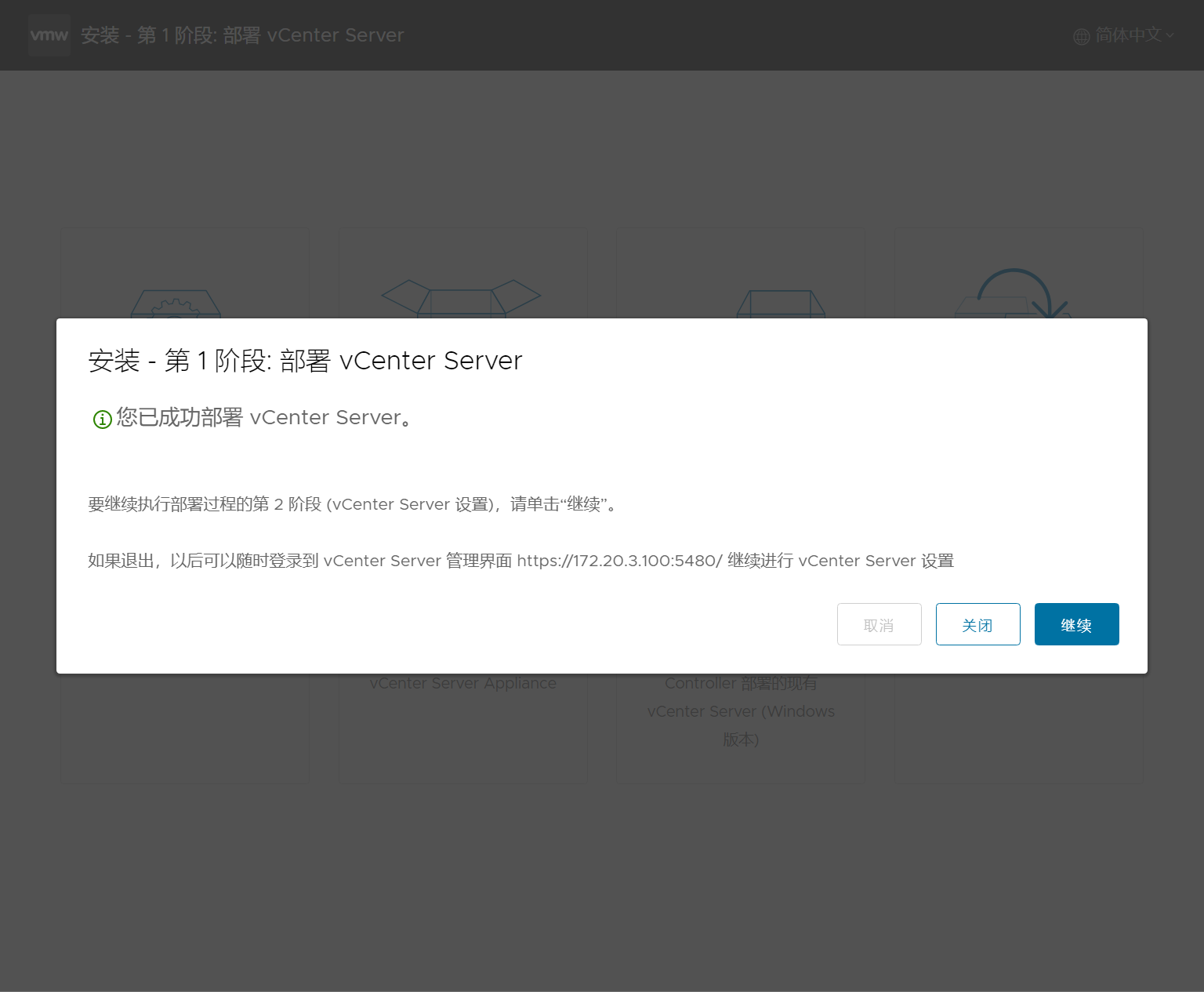

第一阶段部署完成。

第一阶段部署完成后，先暂停第二阶段，转而配置 vCenter 的 DNS 解析，具体步骤如下：

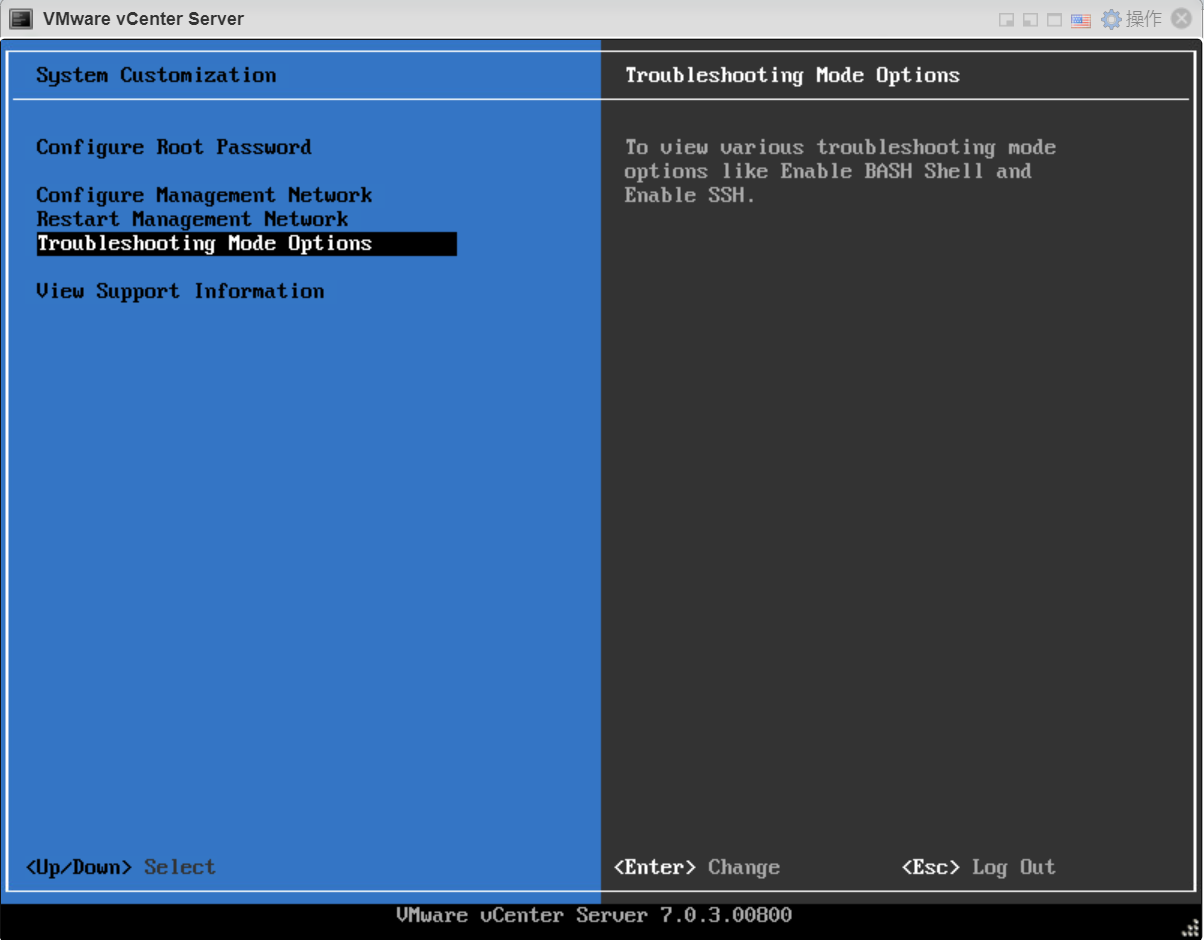

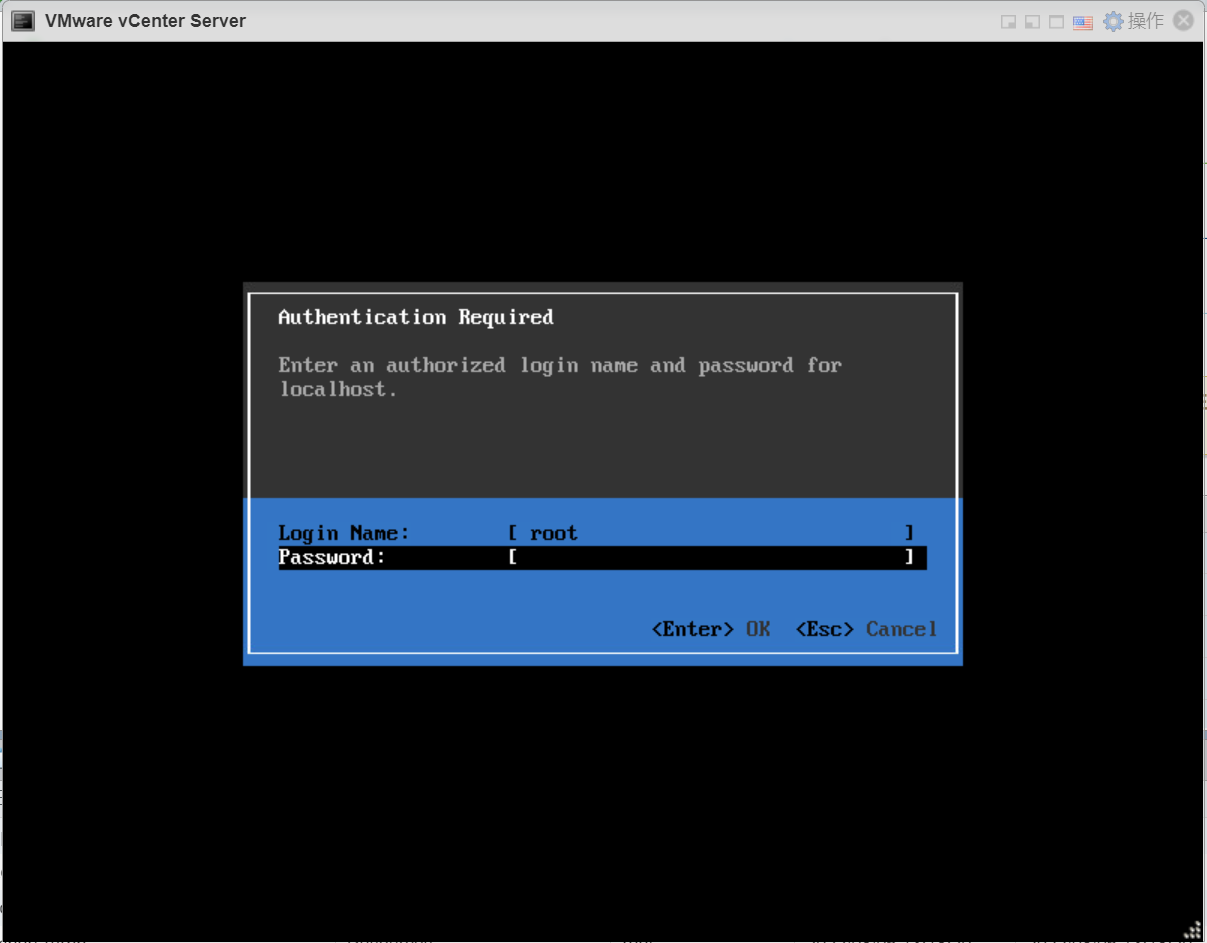

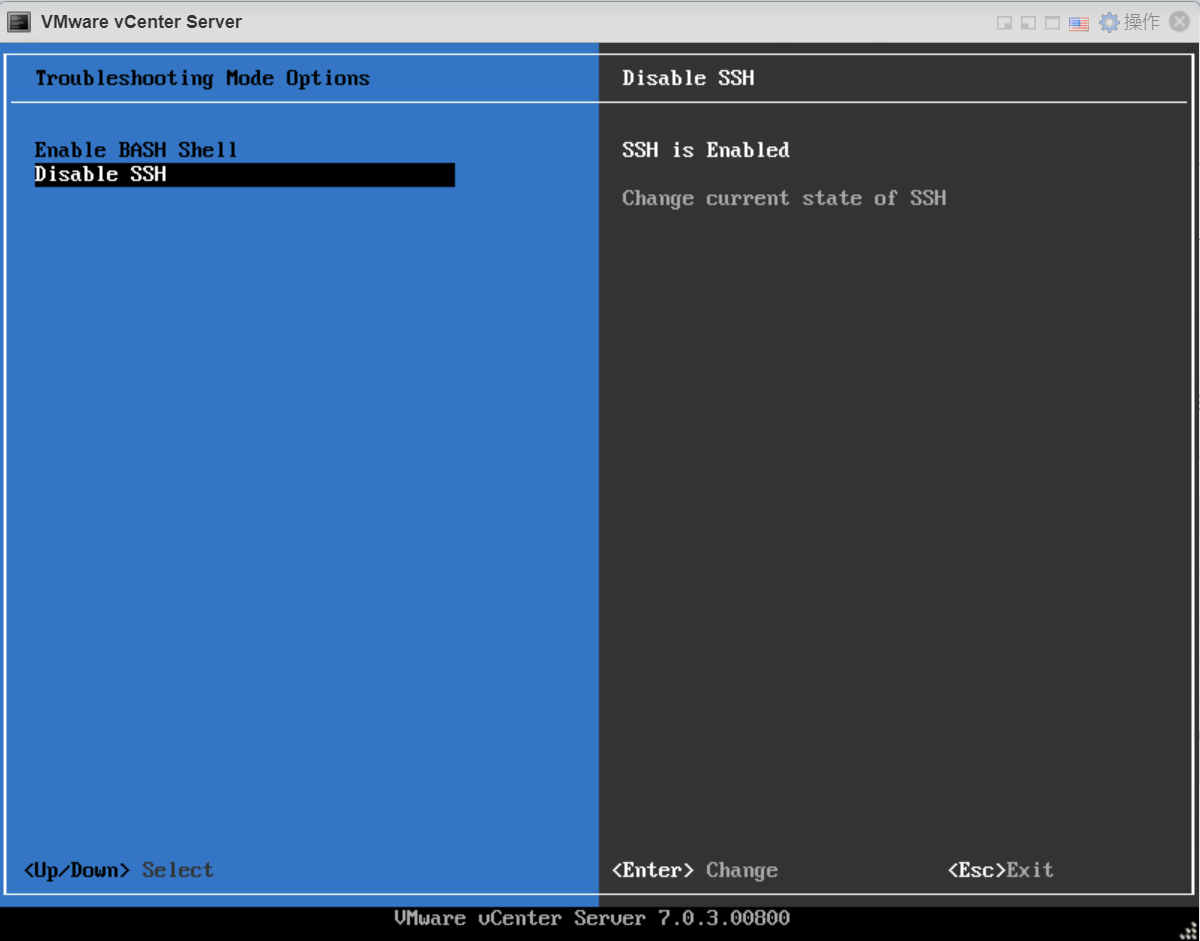

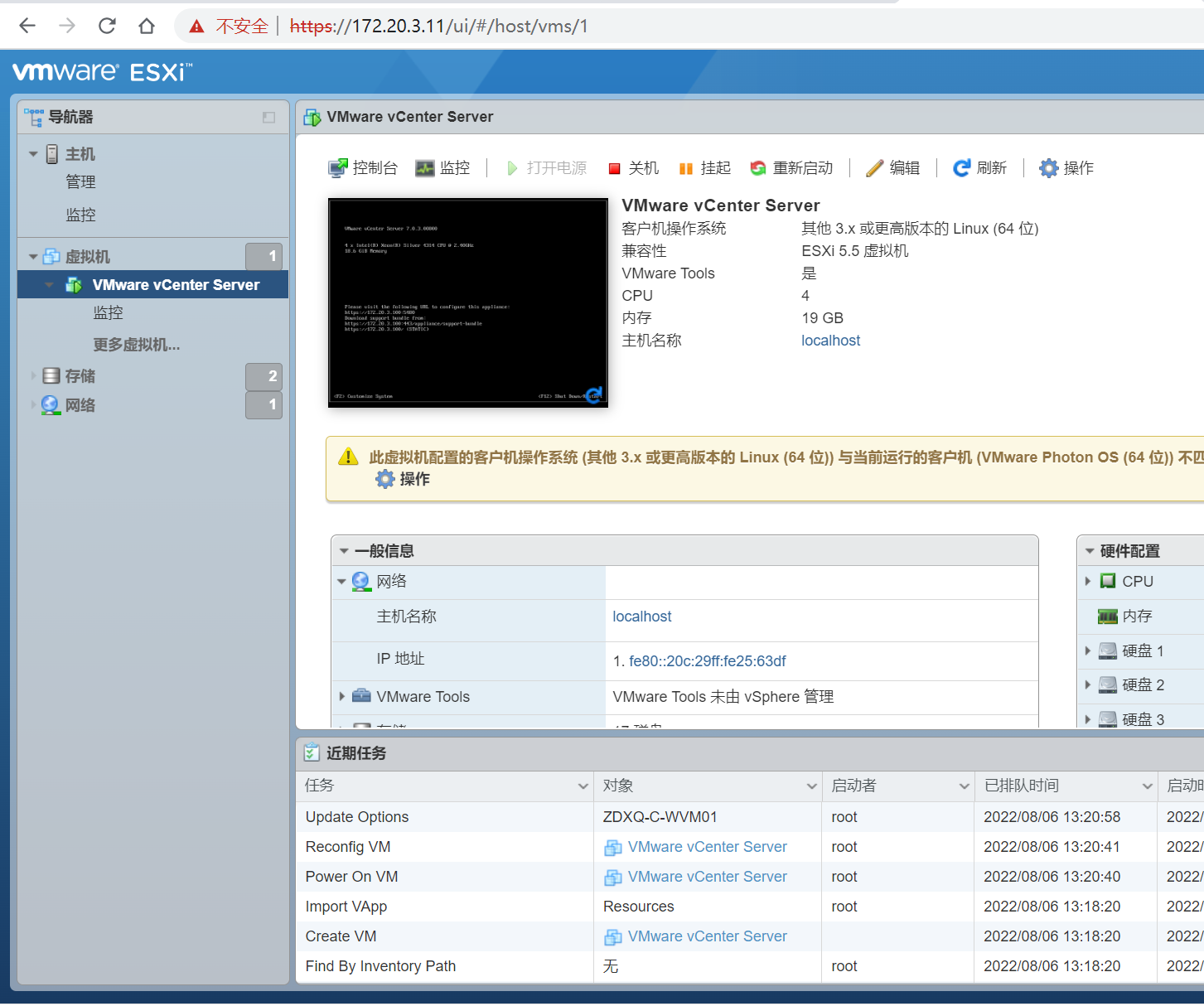

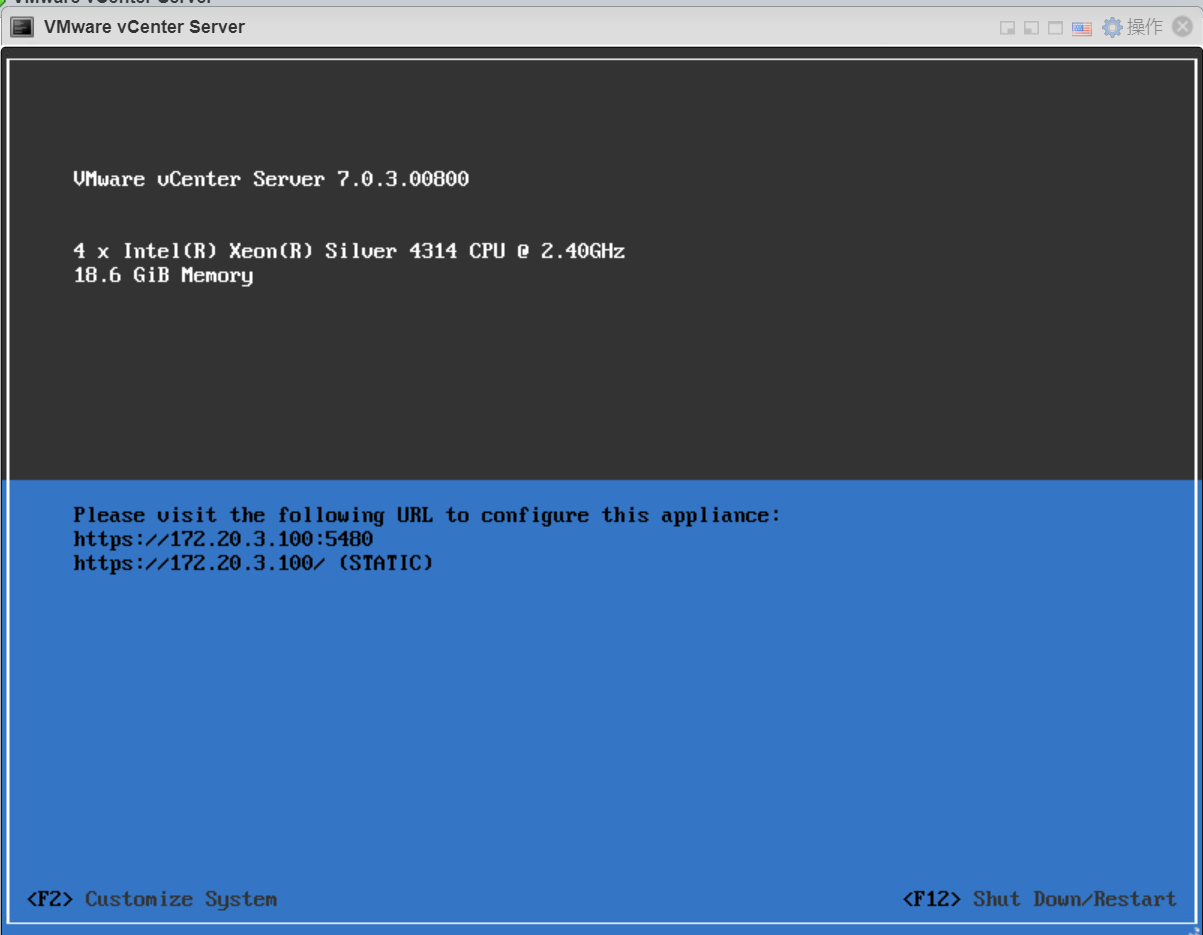

1. 打开 vCenter 虚拟机所在 ESXi 主机的 Web 管理界面，开启 vCenter 虚拟机的 SSH 访问。

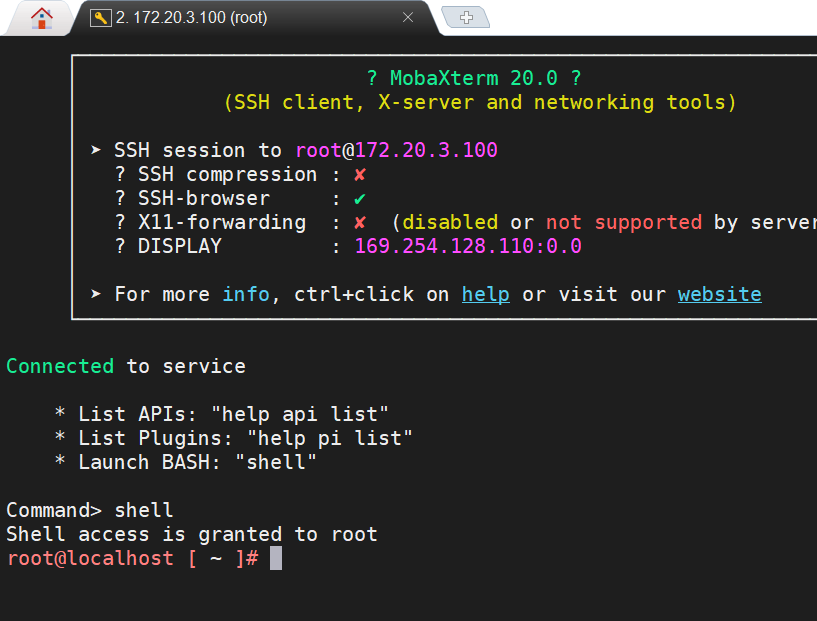

2. 使用 SSH 工具登录 vCenter，执行 shell 命令。

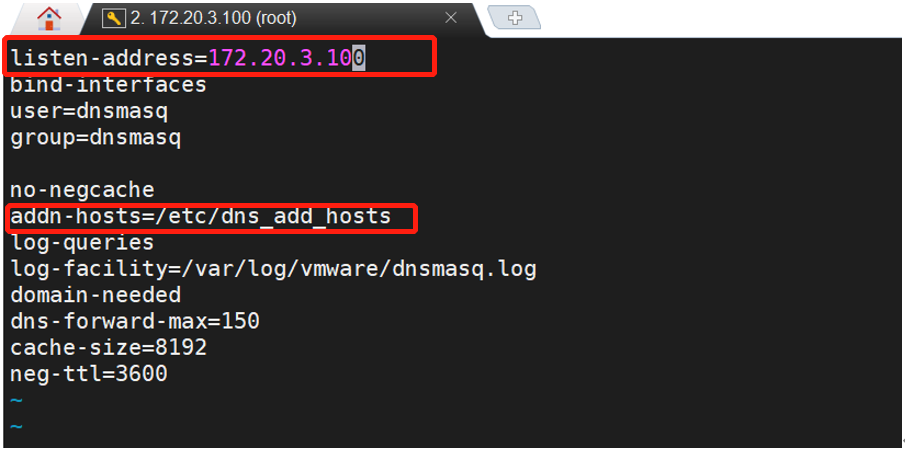

3. 备份并编辑 dnsmasq.conf 文件，修改其内容。


4. 保存后，创建并修改 /etc/dsn_add_hosts 文件的内容。


5. 重启 dnsmasq 服务使配置生效。


4.2 第二阶段部署

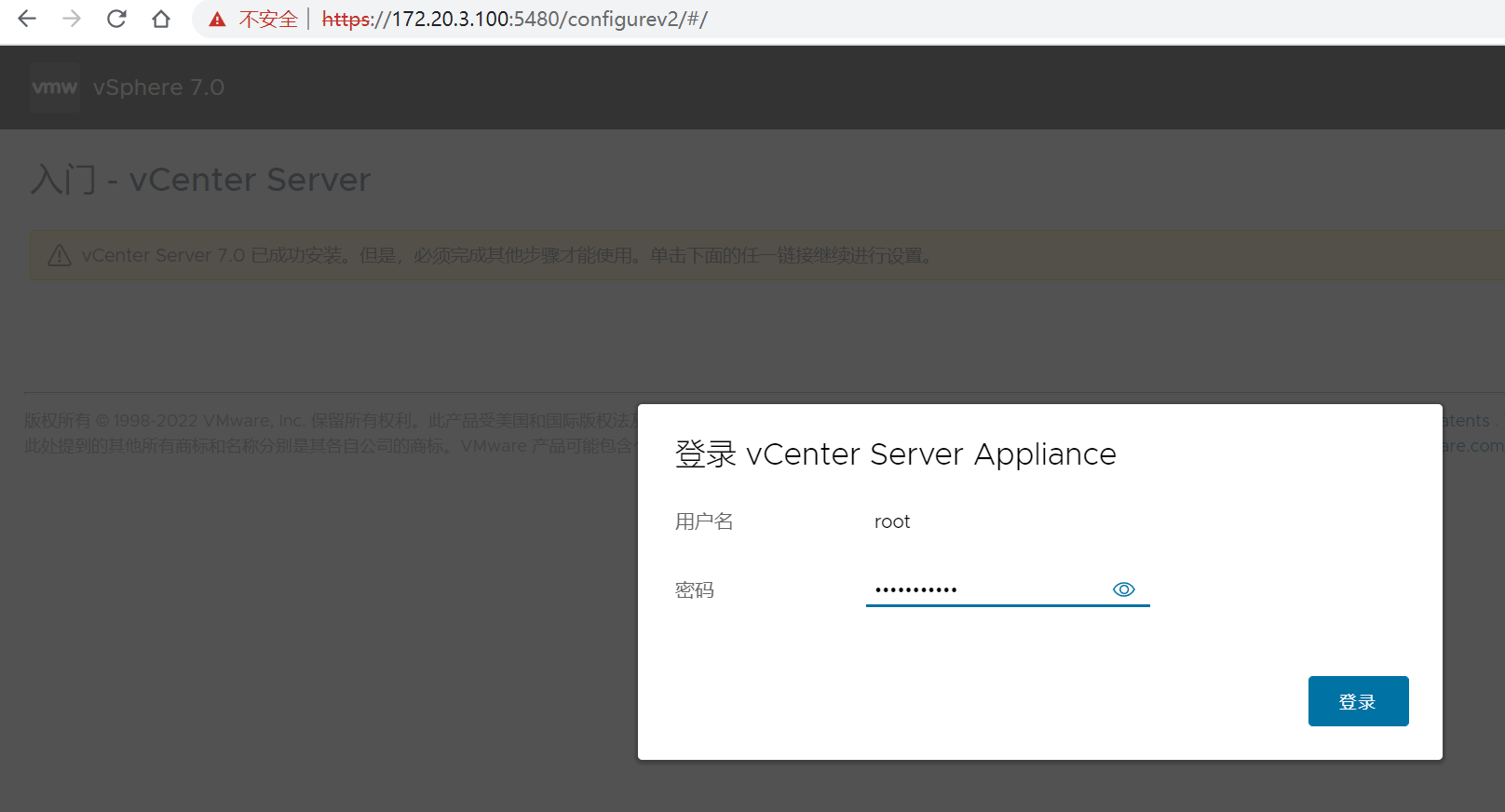

1. 在浏览器中打开 https://<vCenter IP>:5480，进入第二阶段部署界面。

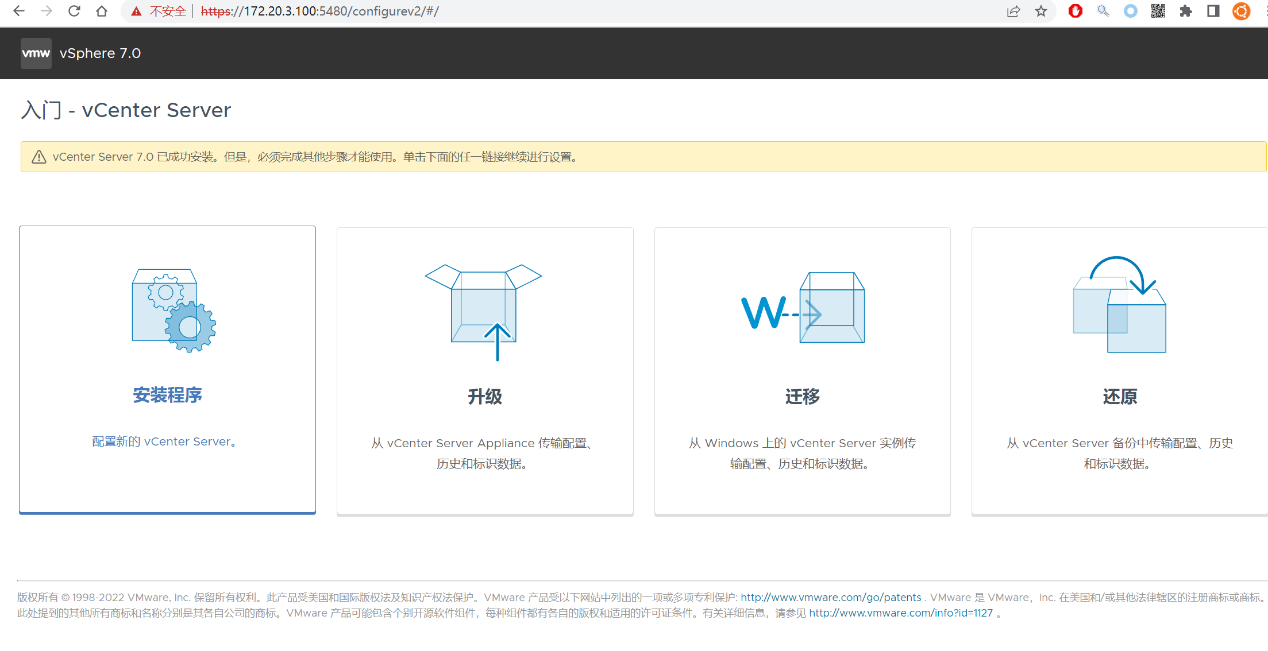

2. 选择”安装程序”。

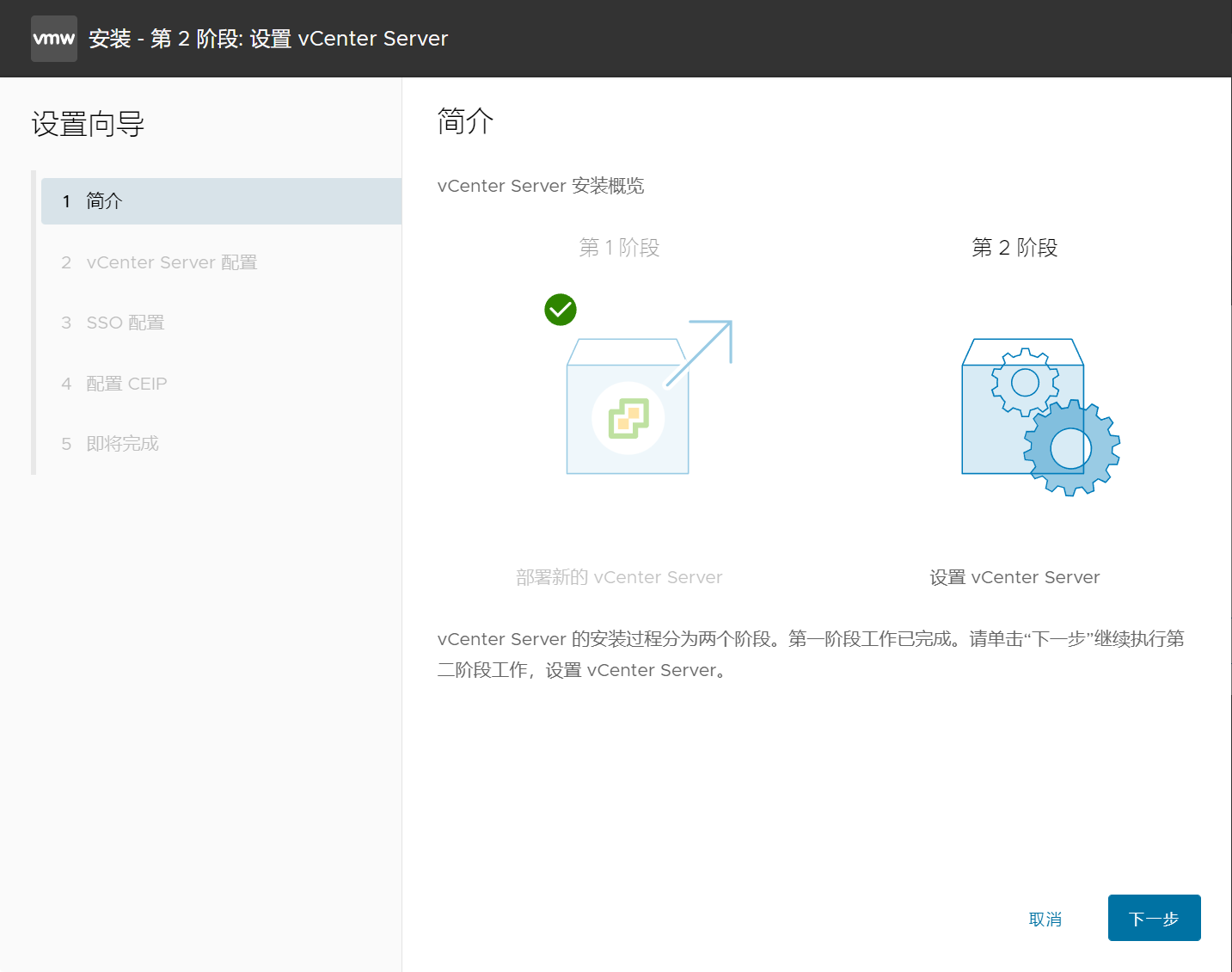

3. 进入安装向导。

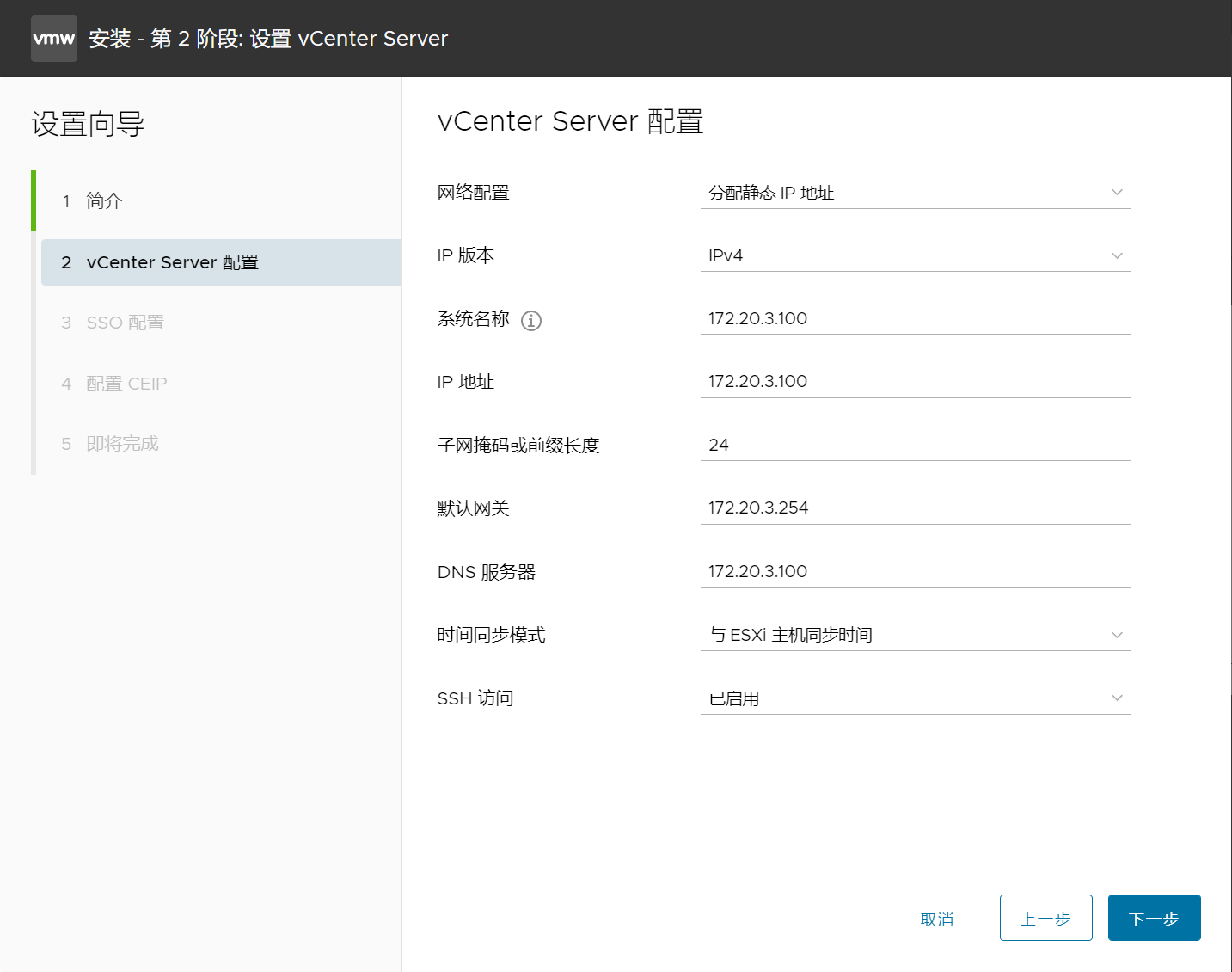

4. 设置网络信息、时间同步模式等参数。

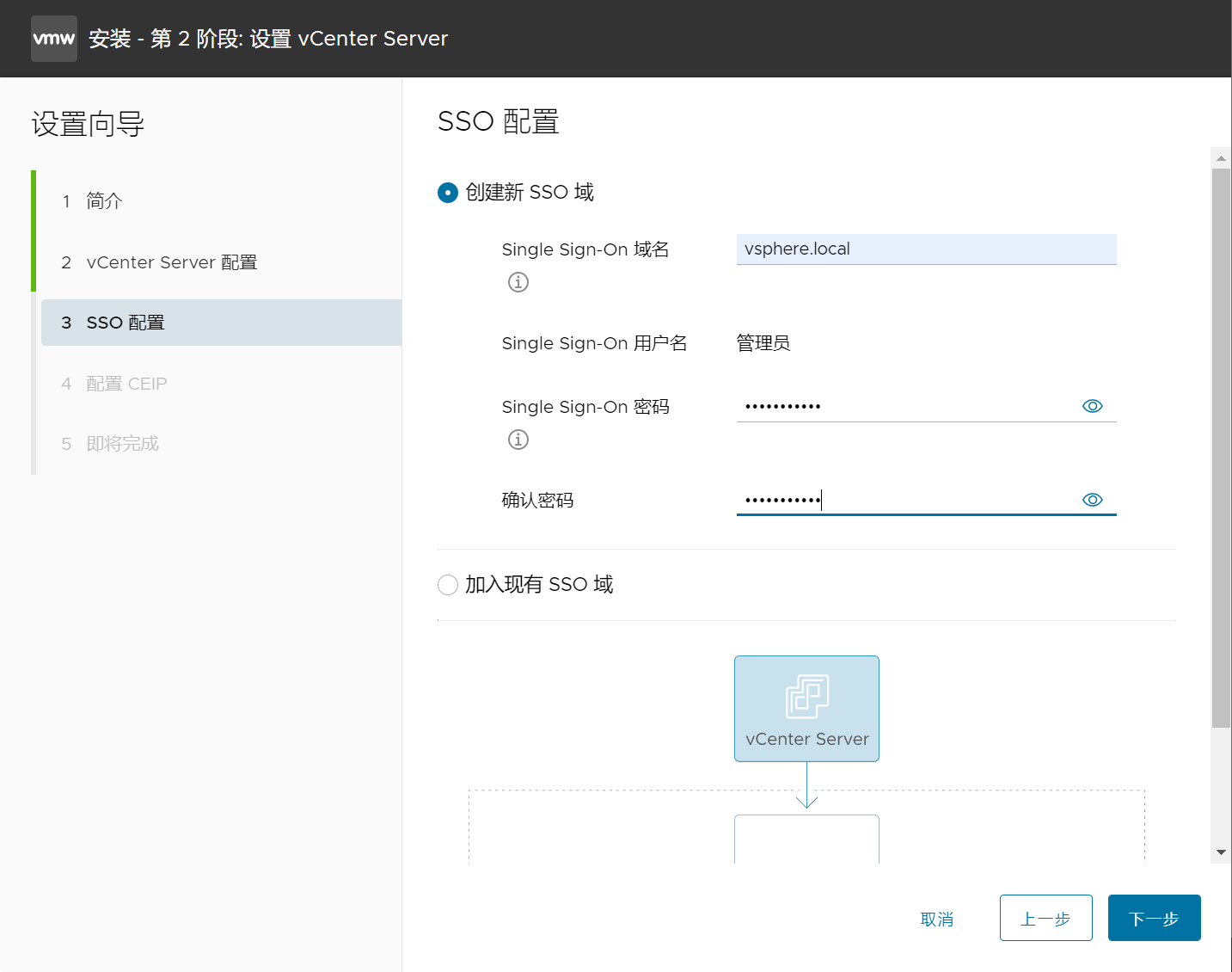

5. 设置 SSO 域与管理密码。

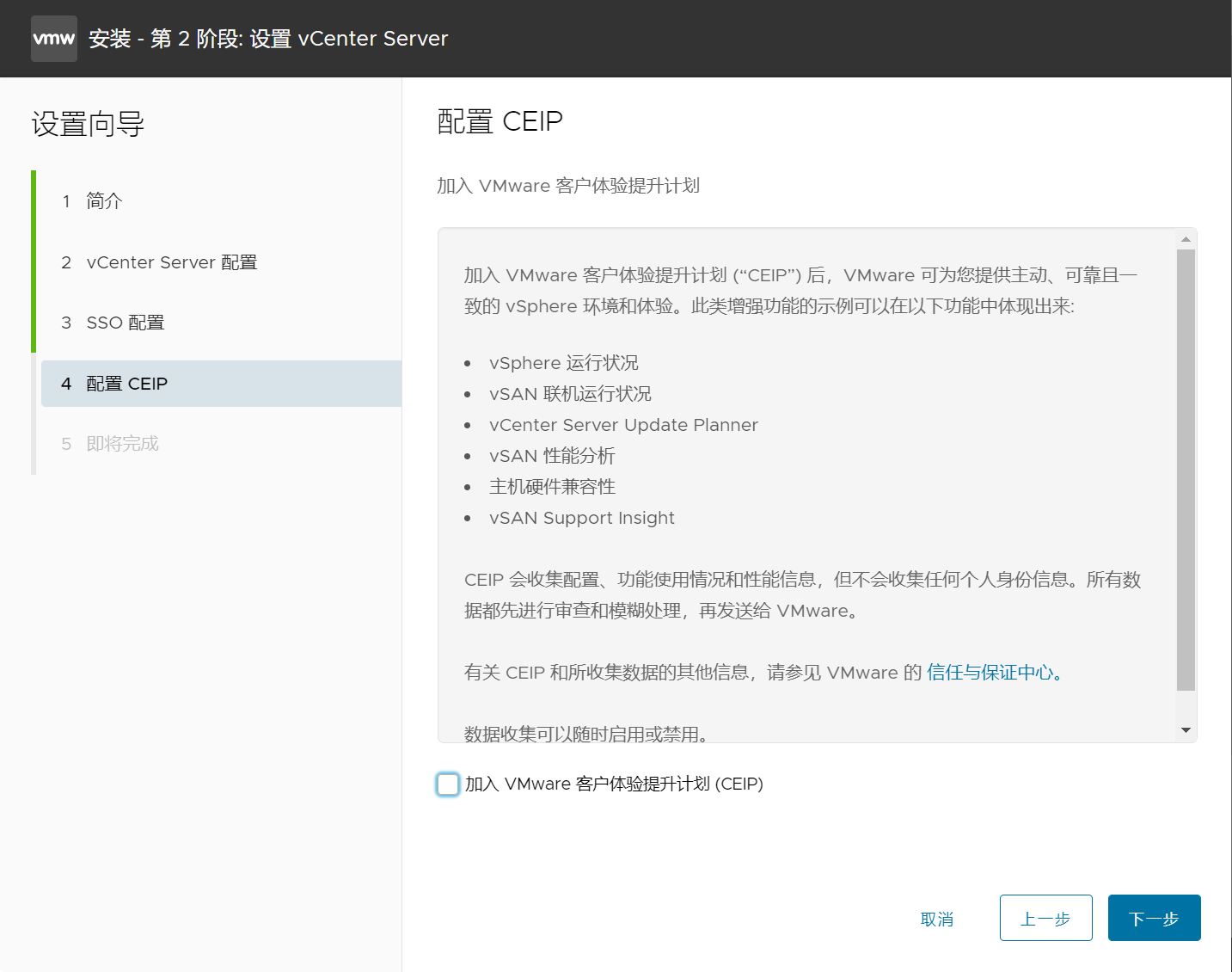

6. 继续设置相关参数。

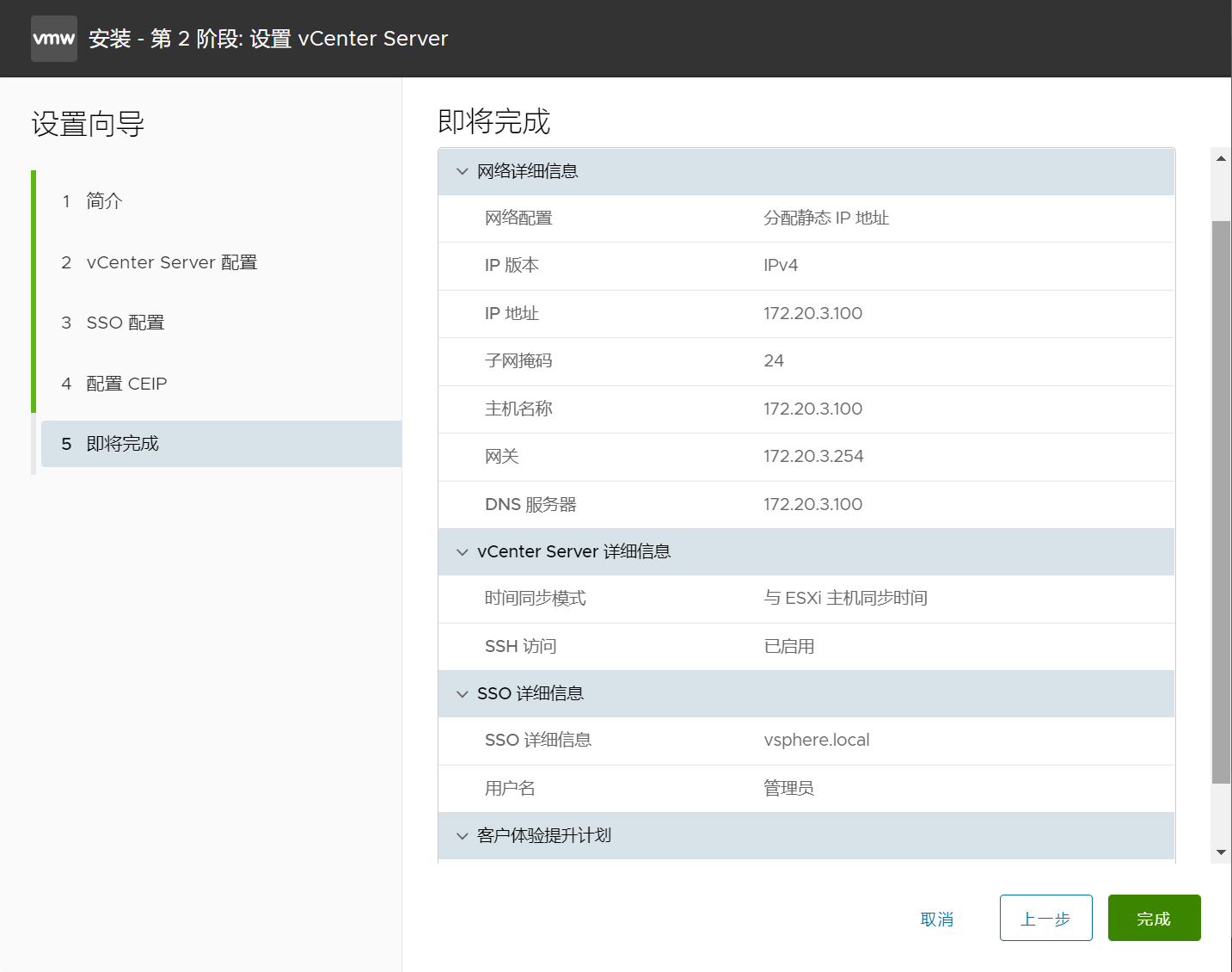

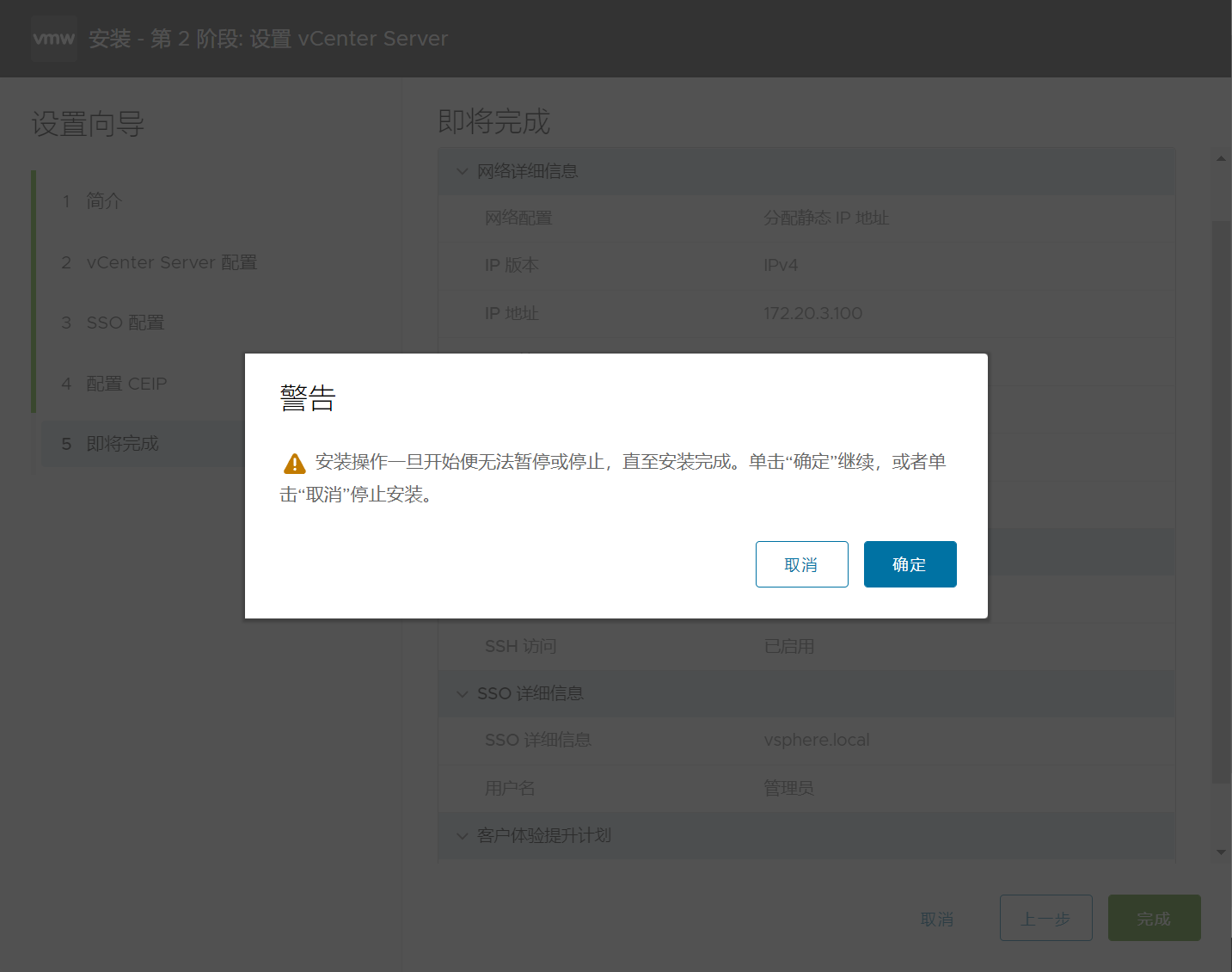

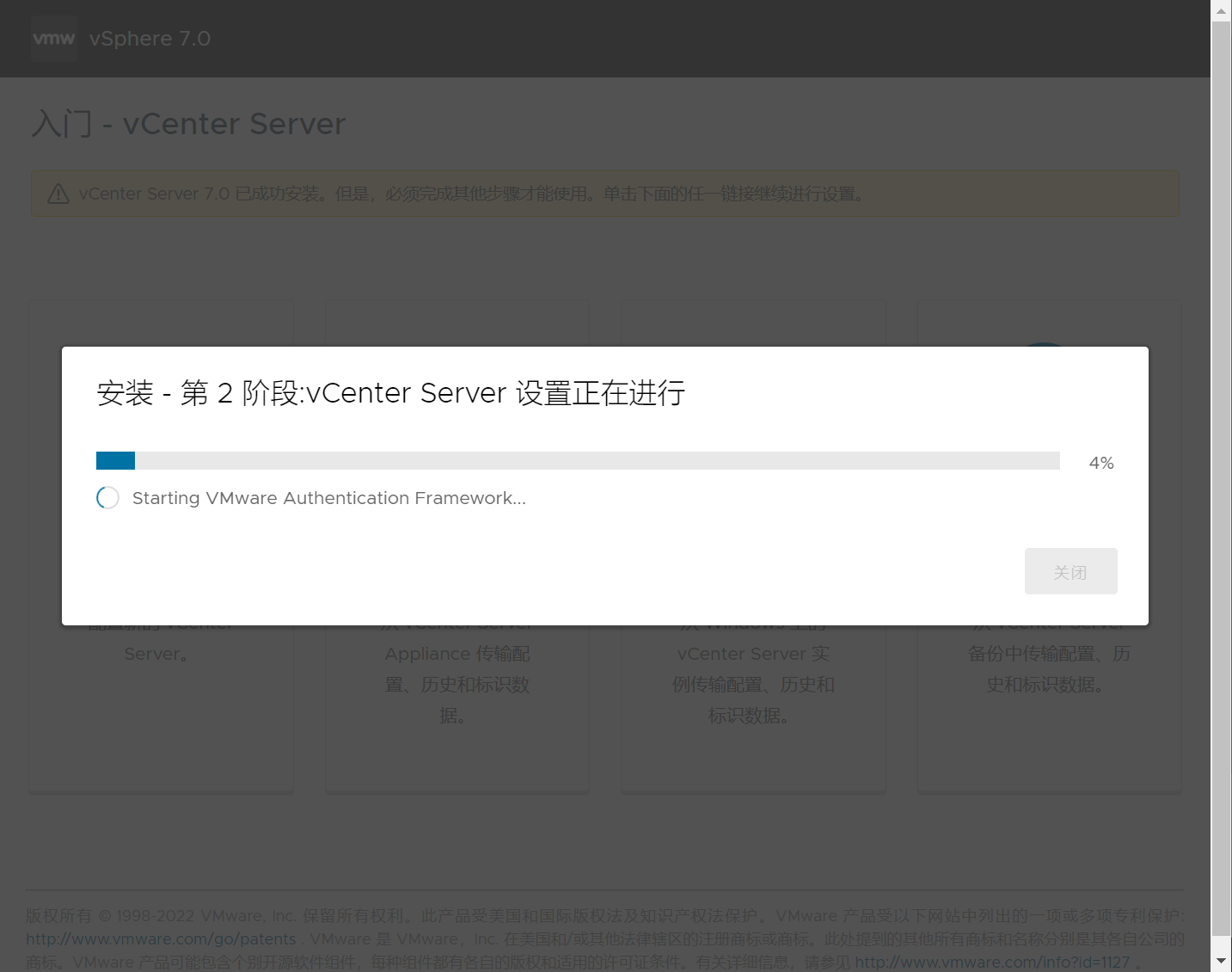

7. 核对配置信息后点击完成，开始第二阶段部署。

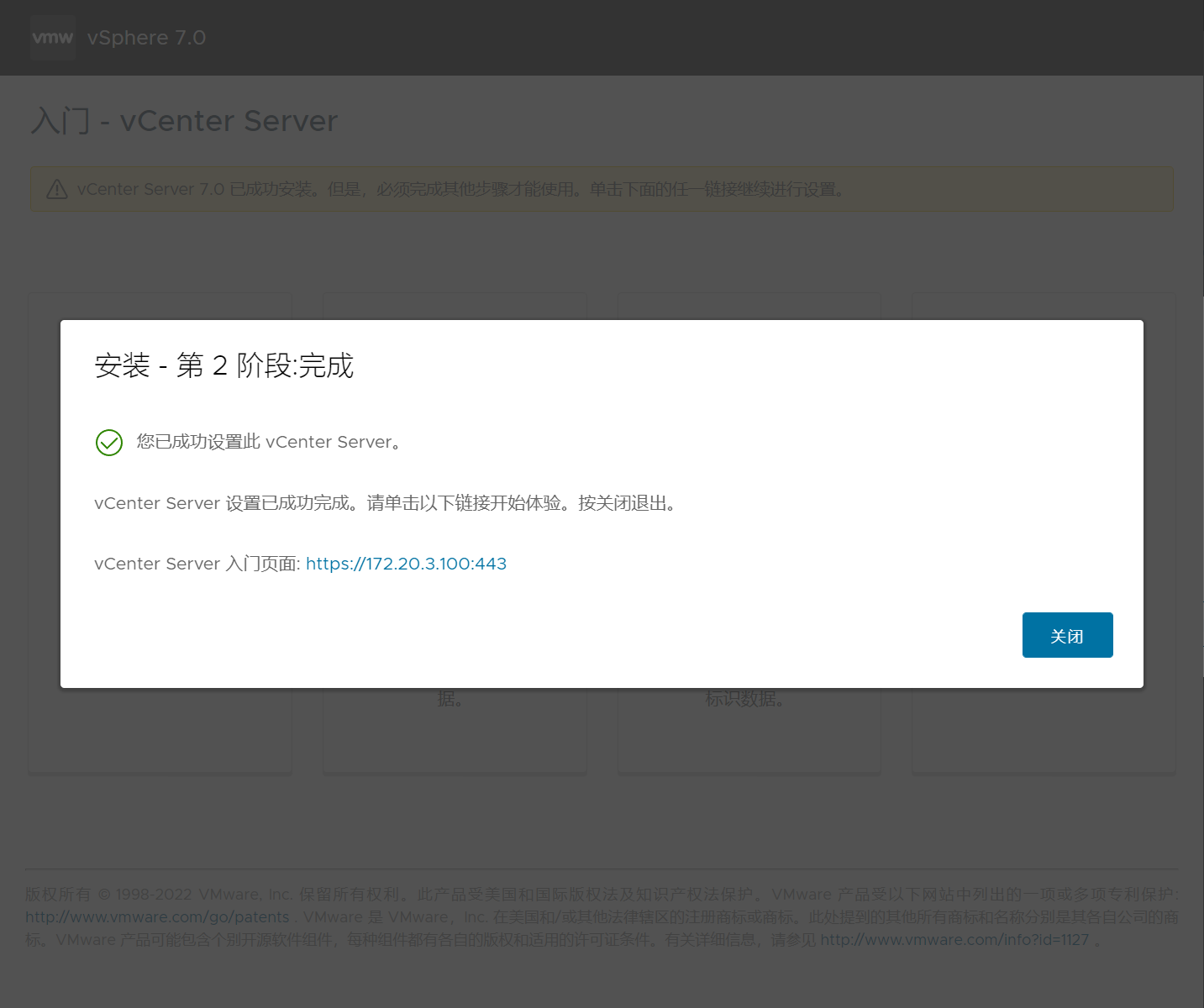

部署过程中可能需要刷新浏览器一次，直至界面显示部署完成。

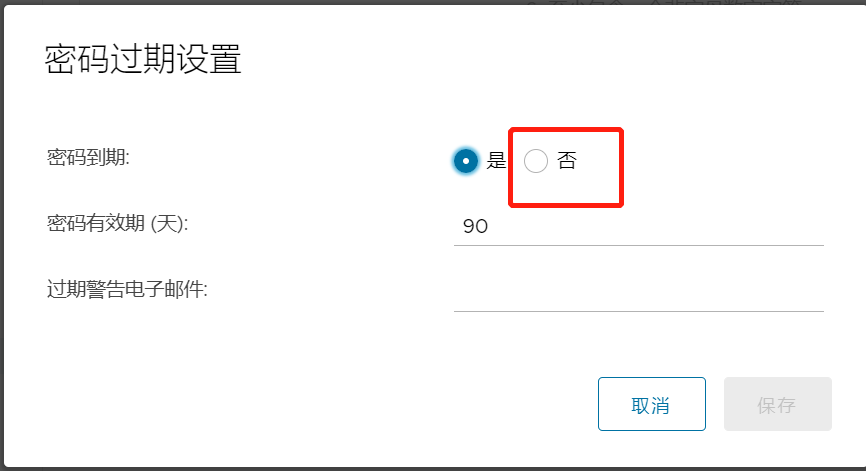

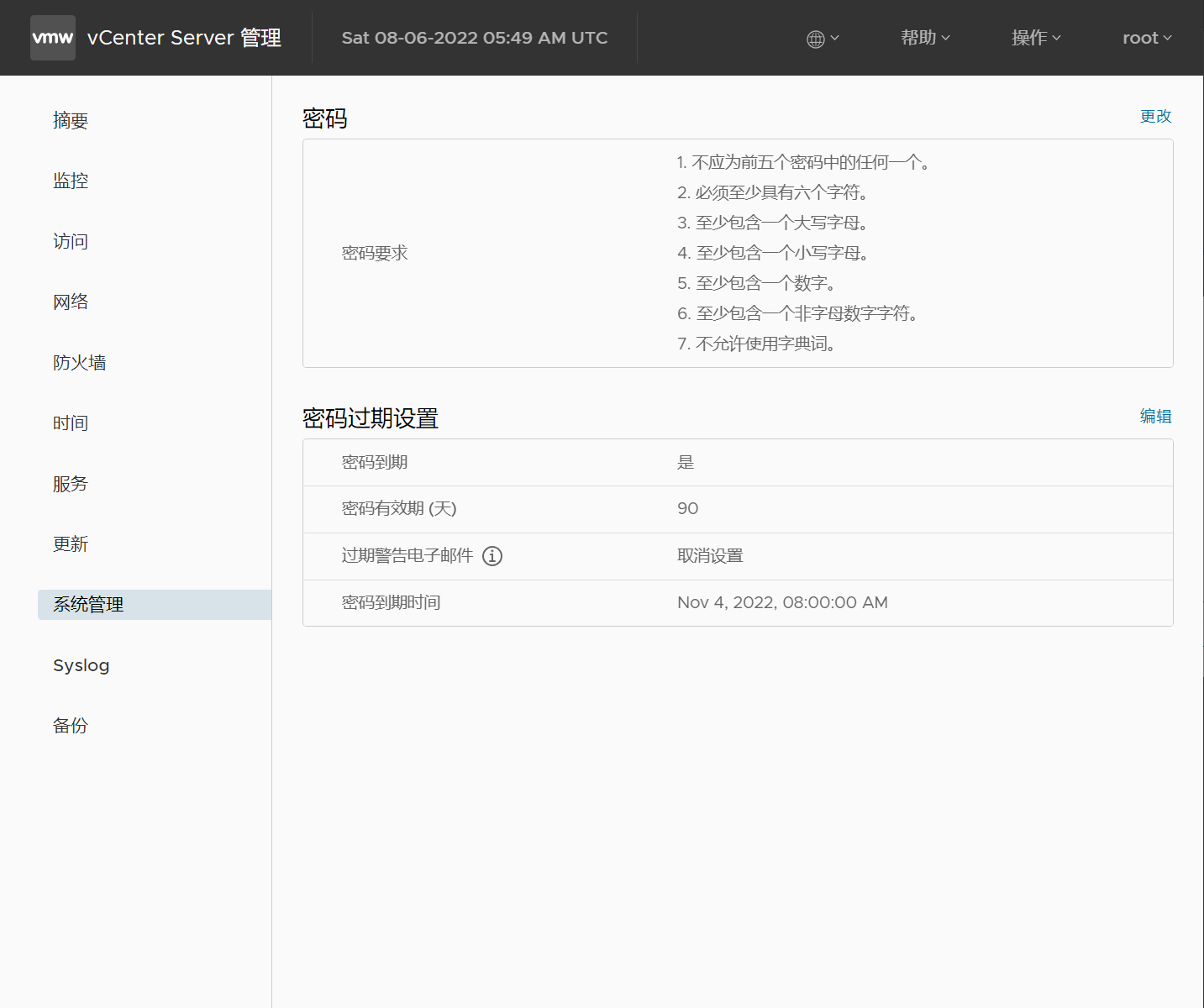

部署完成后，还需要设置密码有效期等安全策略。

五、配置 vSAN 集群

5.1 添加主机与管理

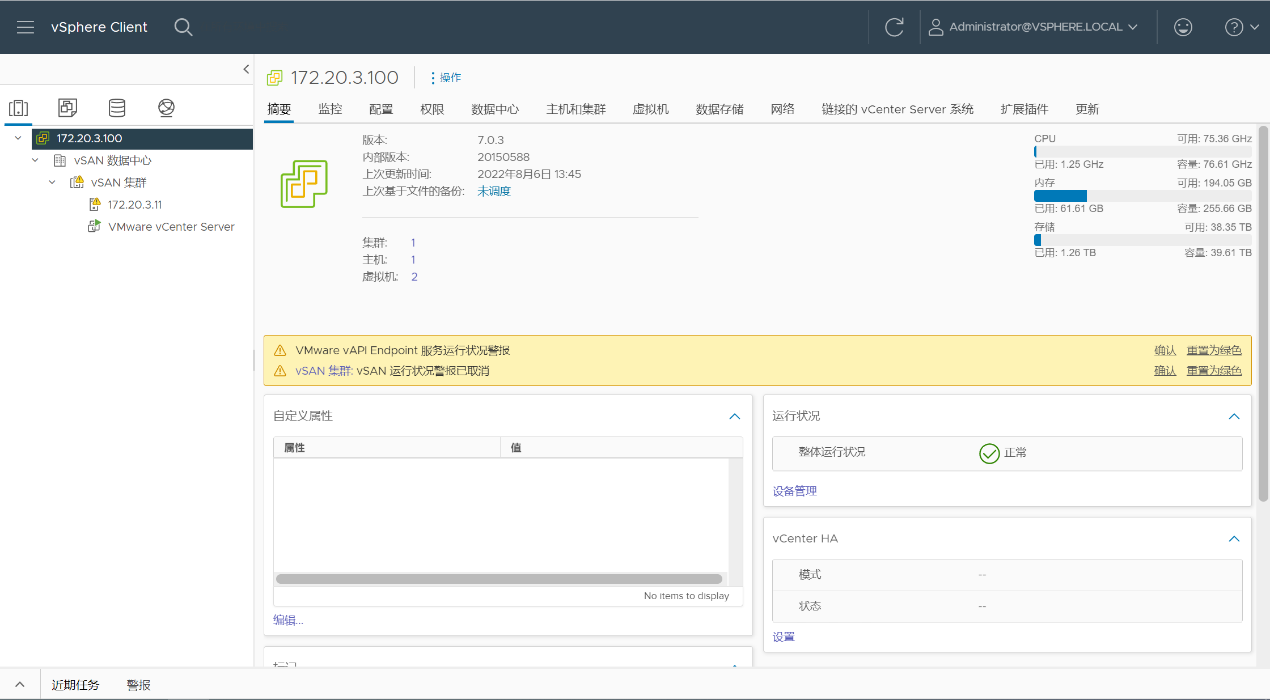

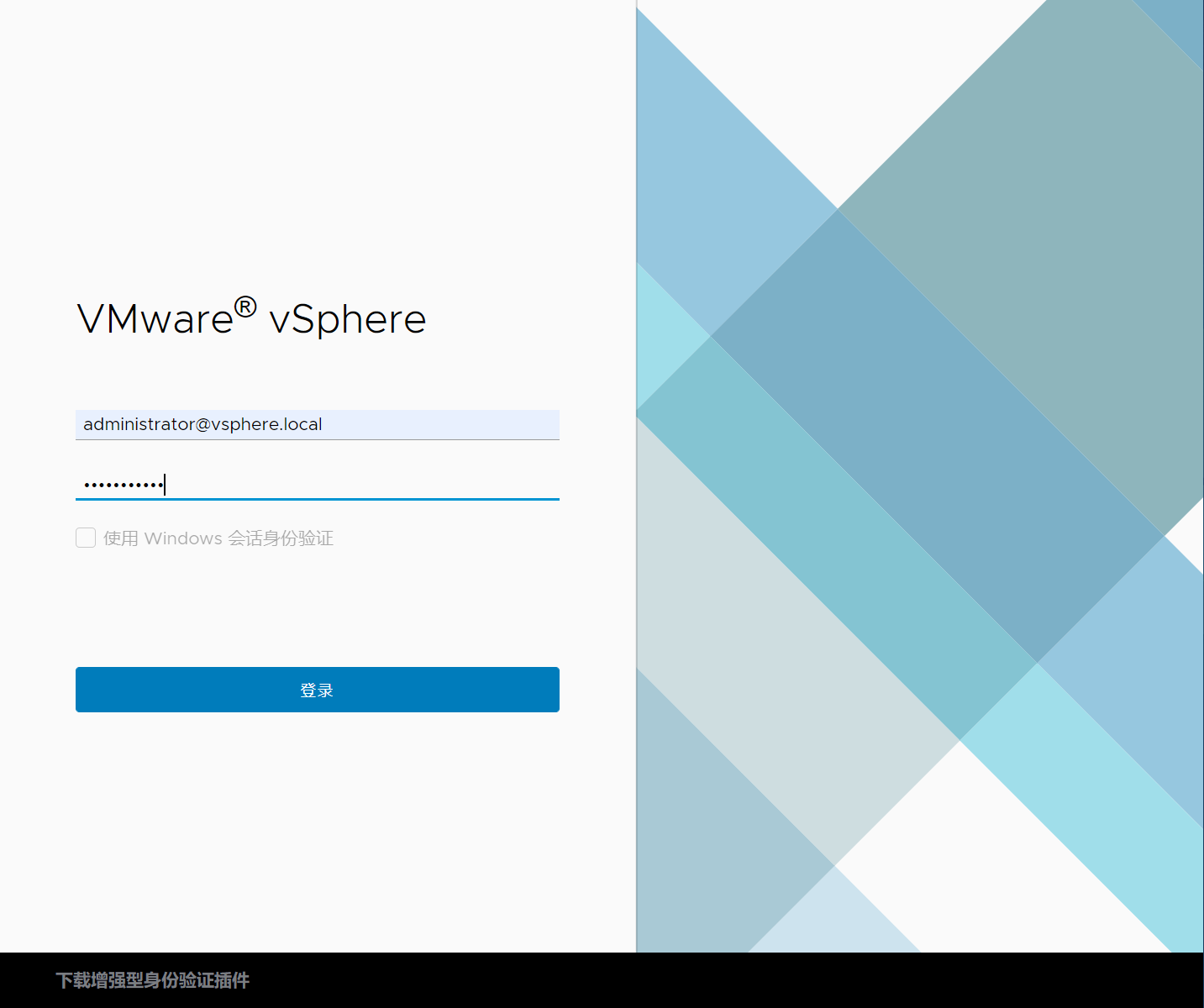

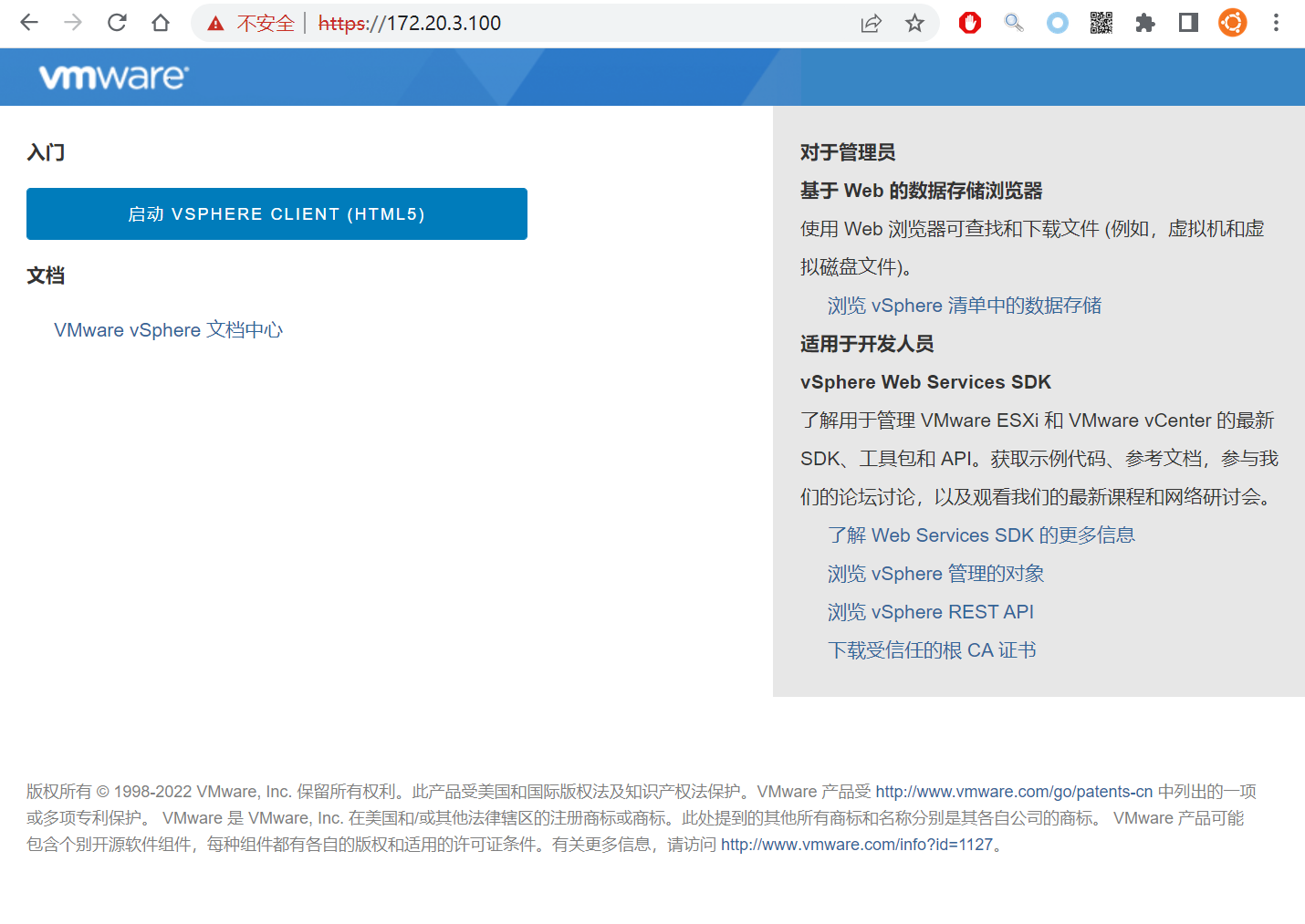

1. 登录 vCenter。

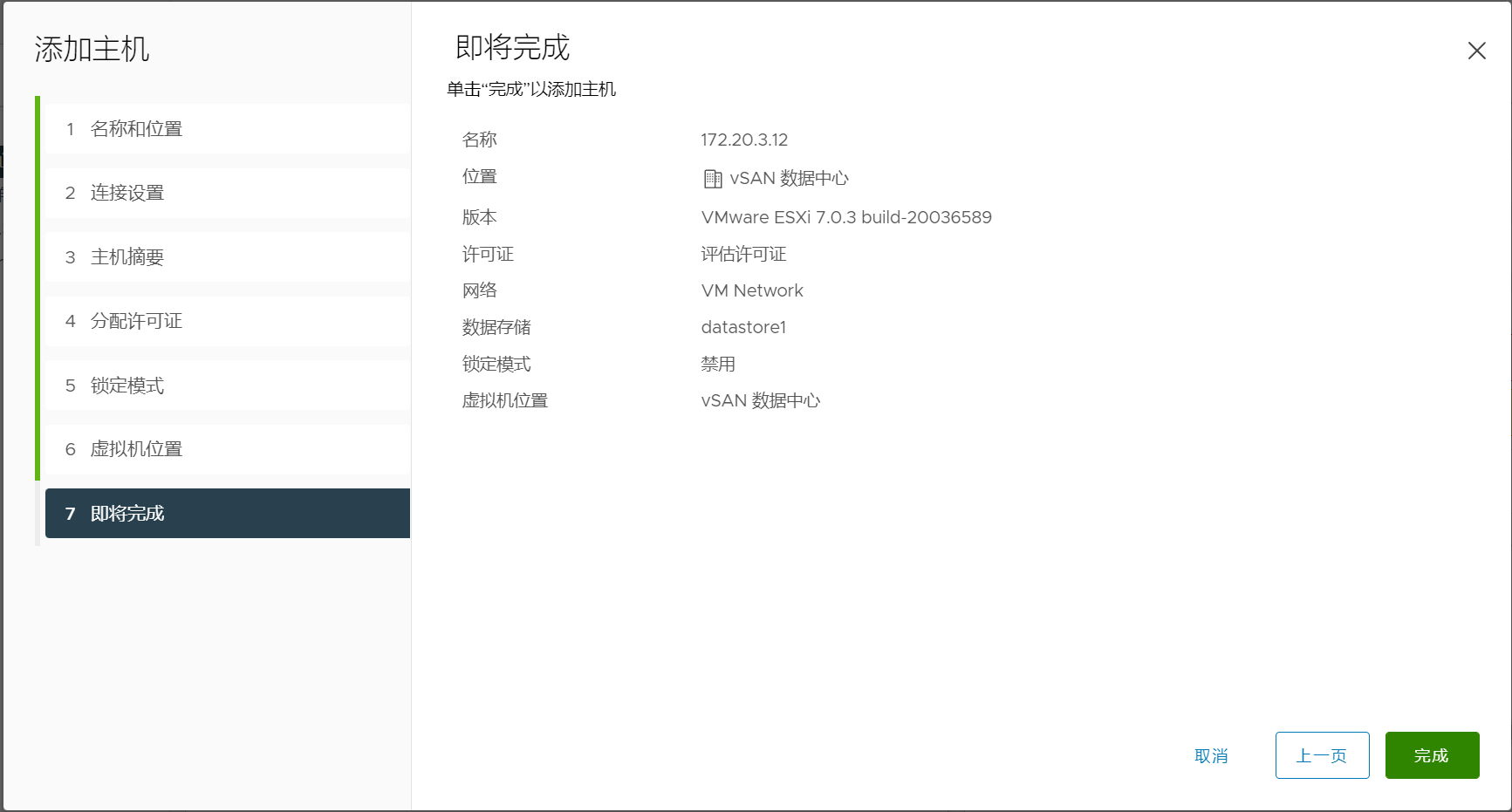

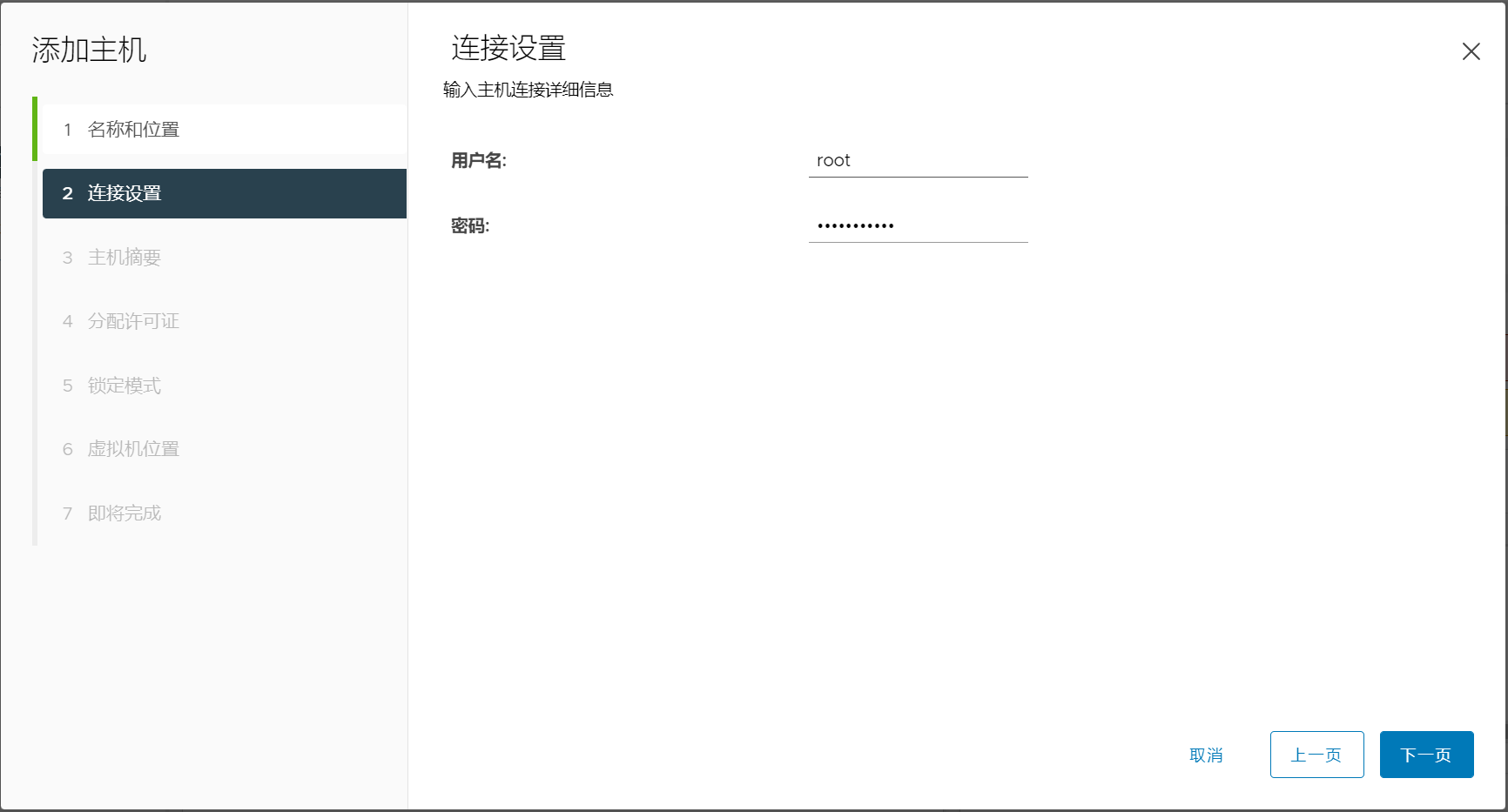

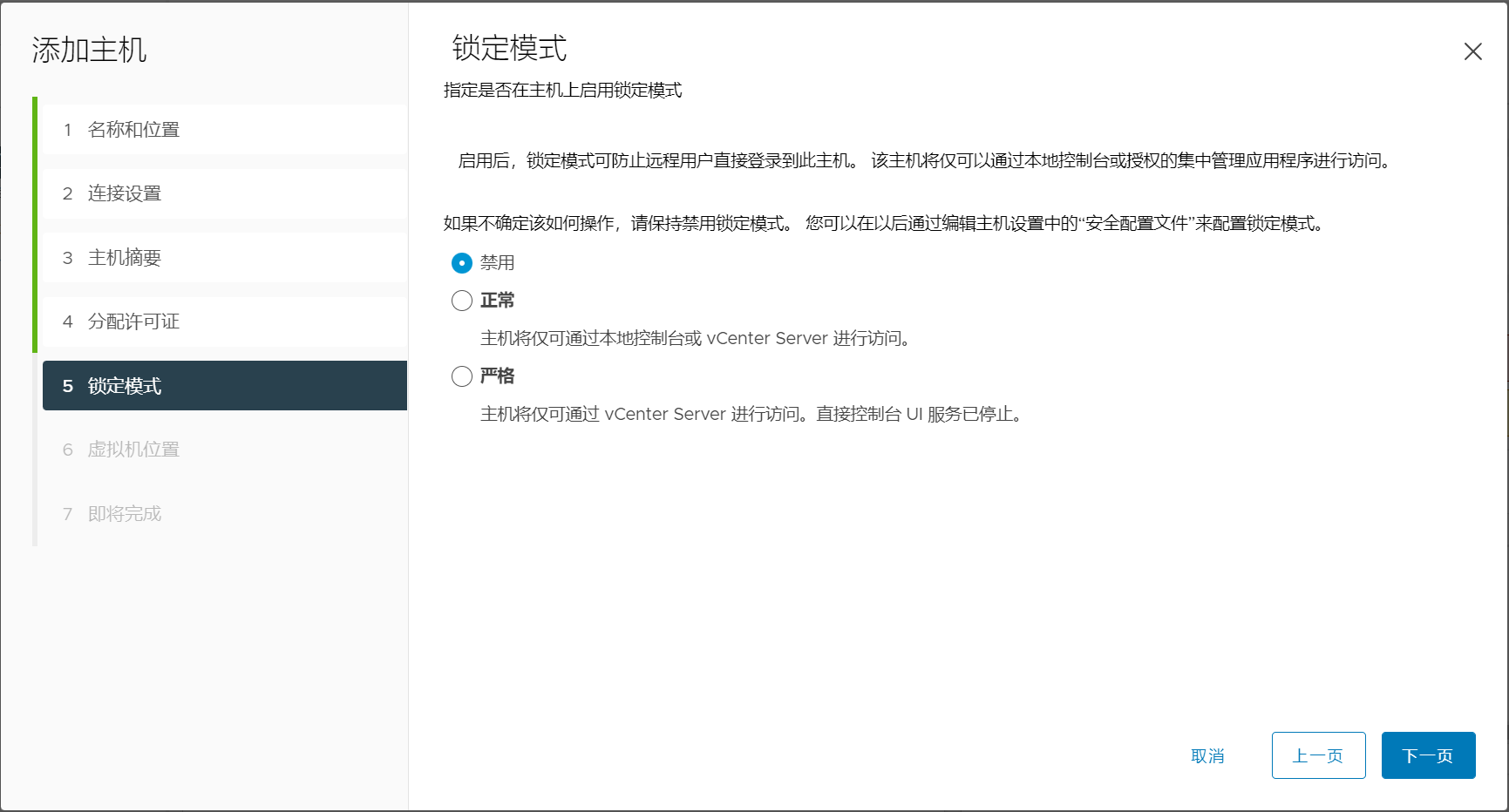

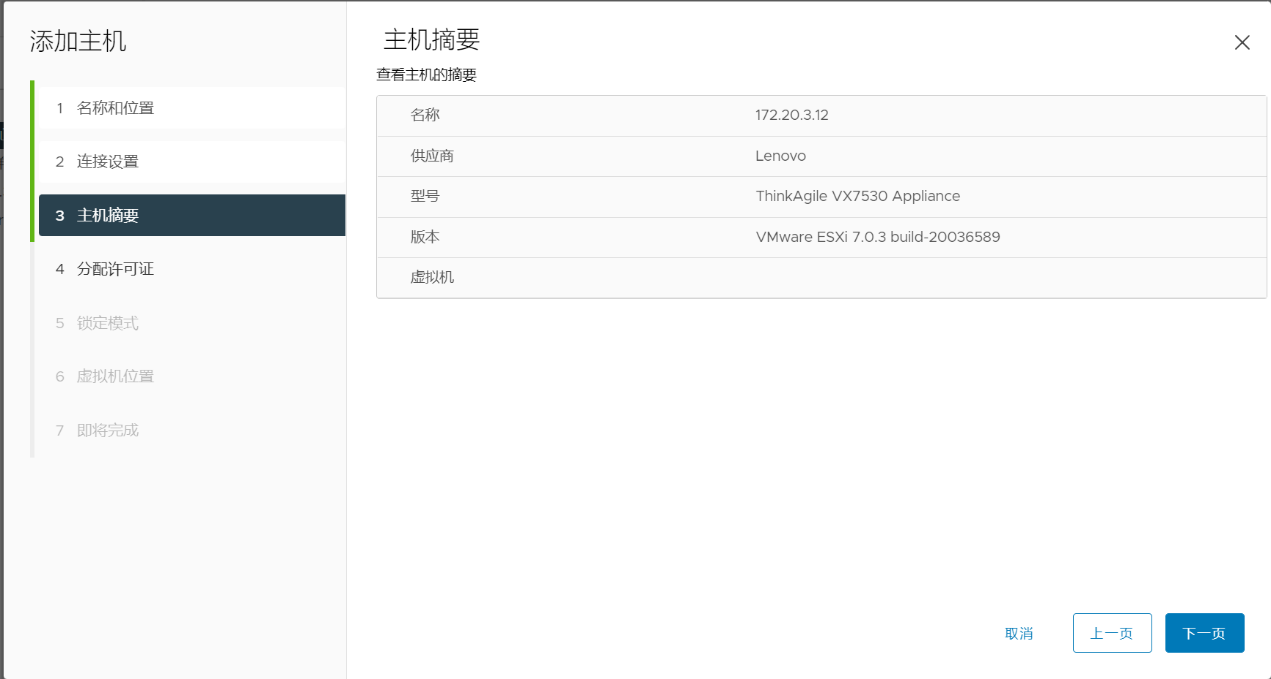

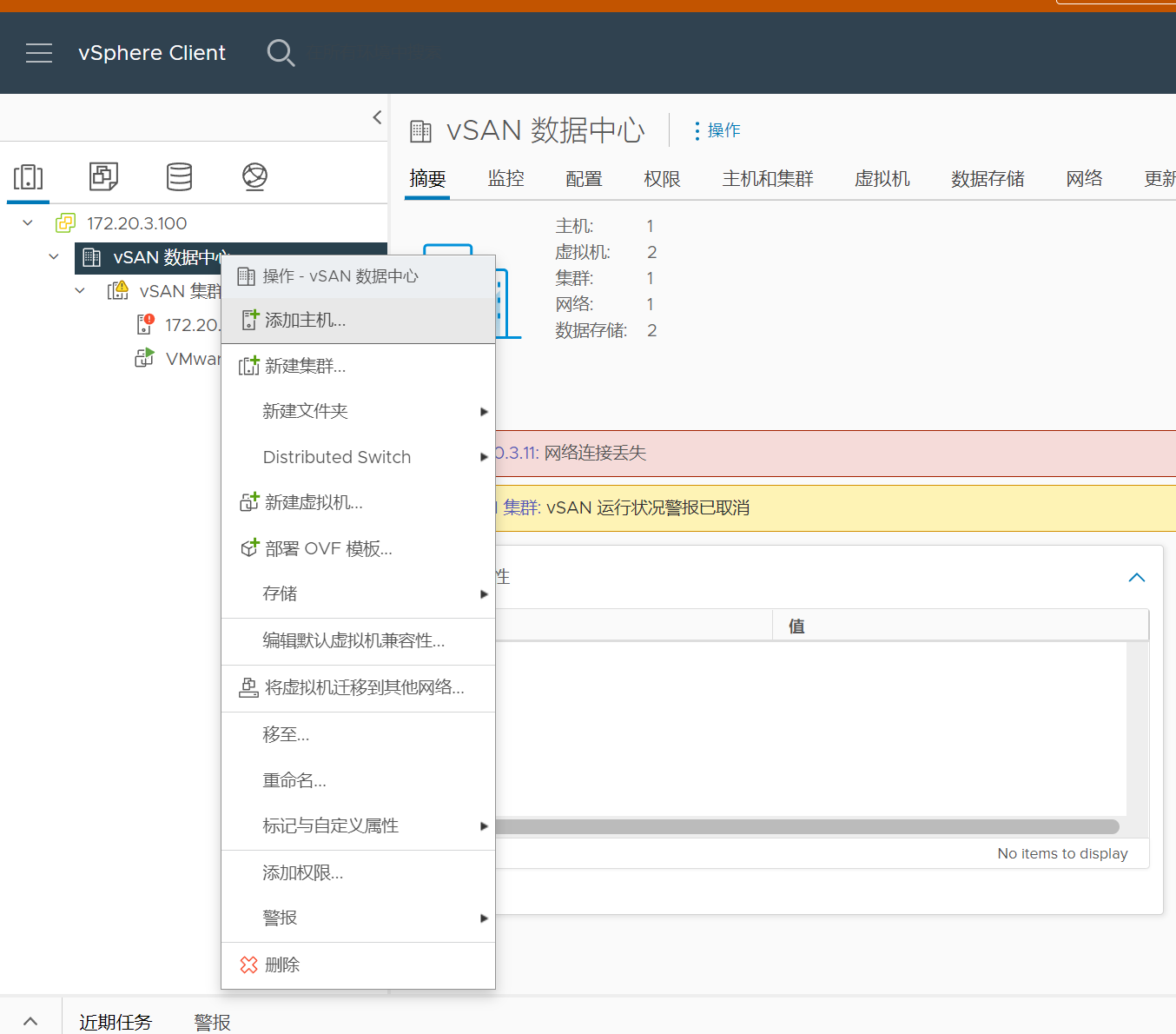

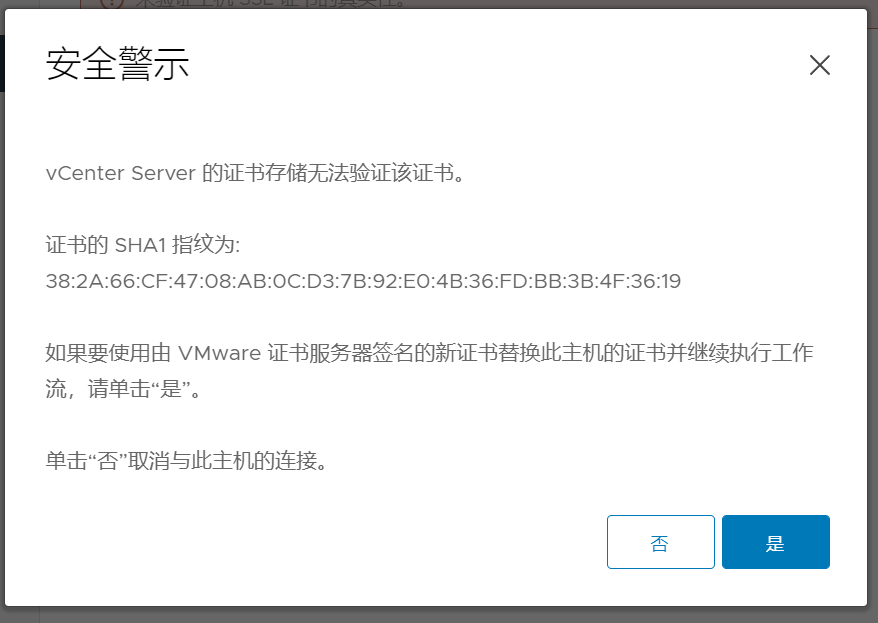

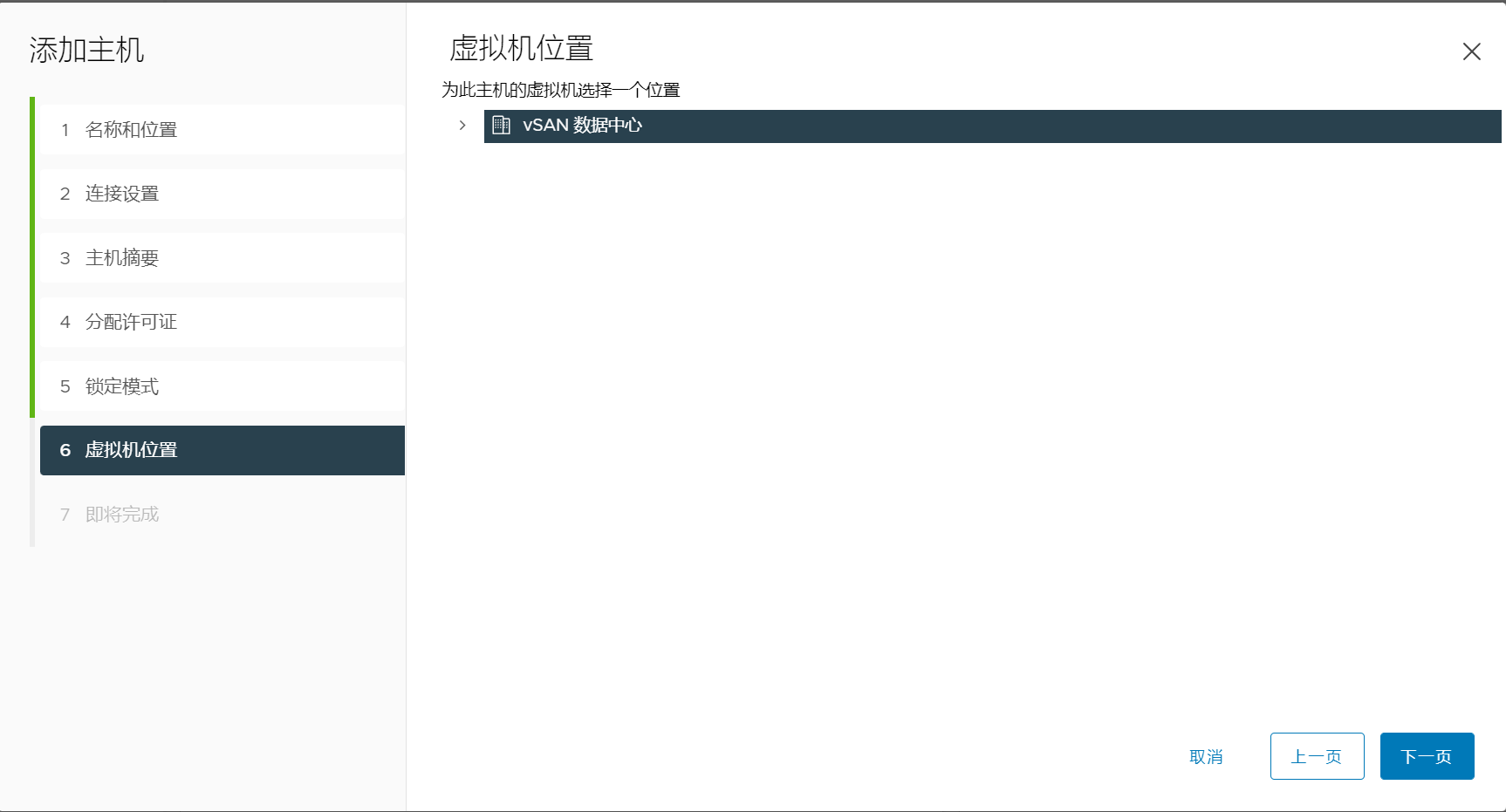

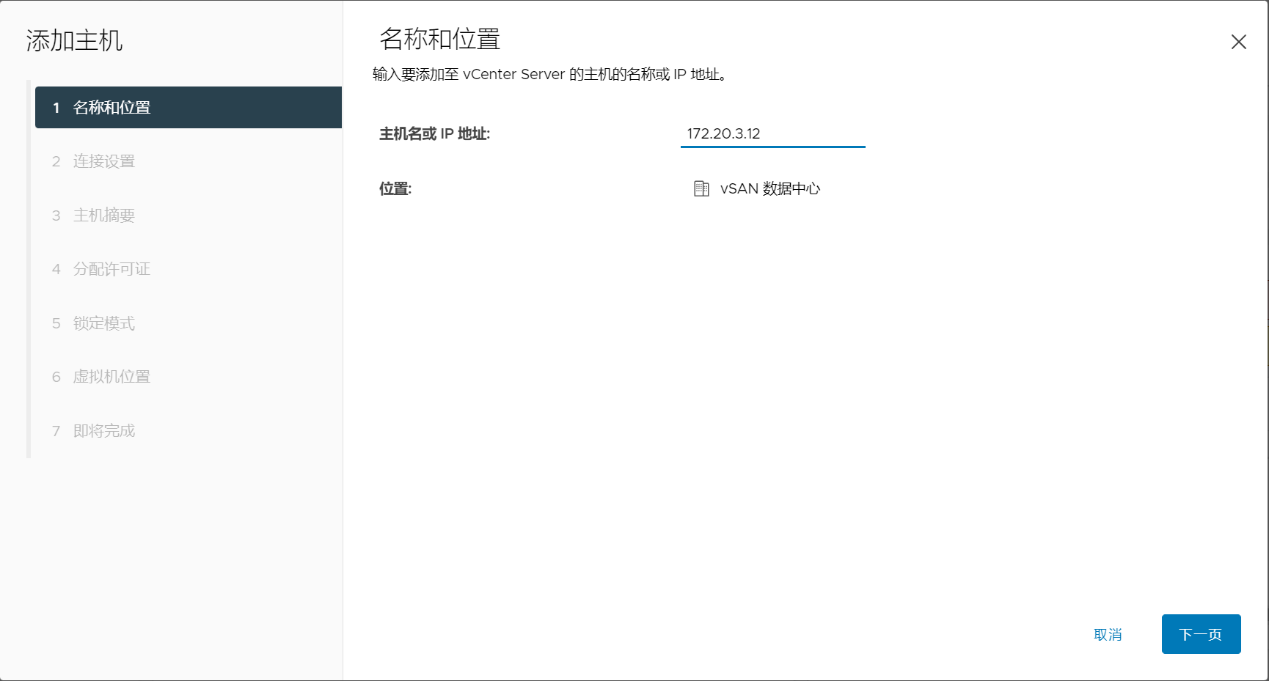

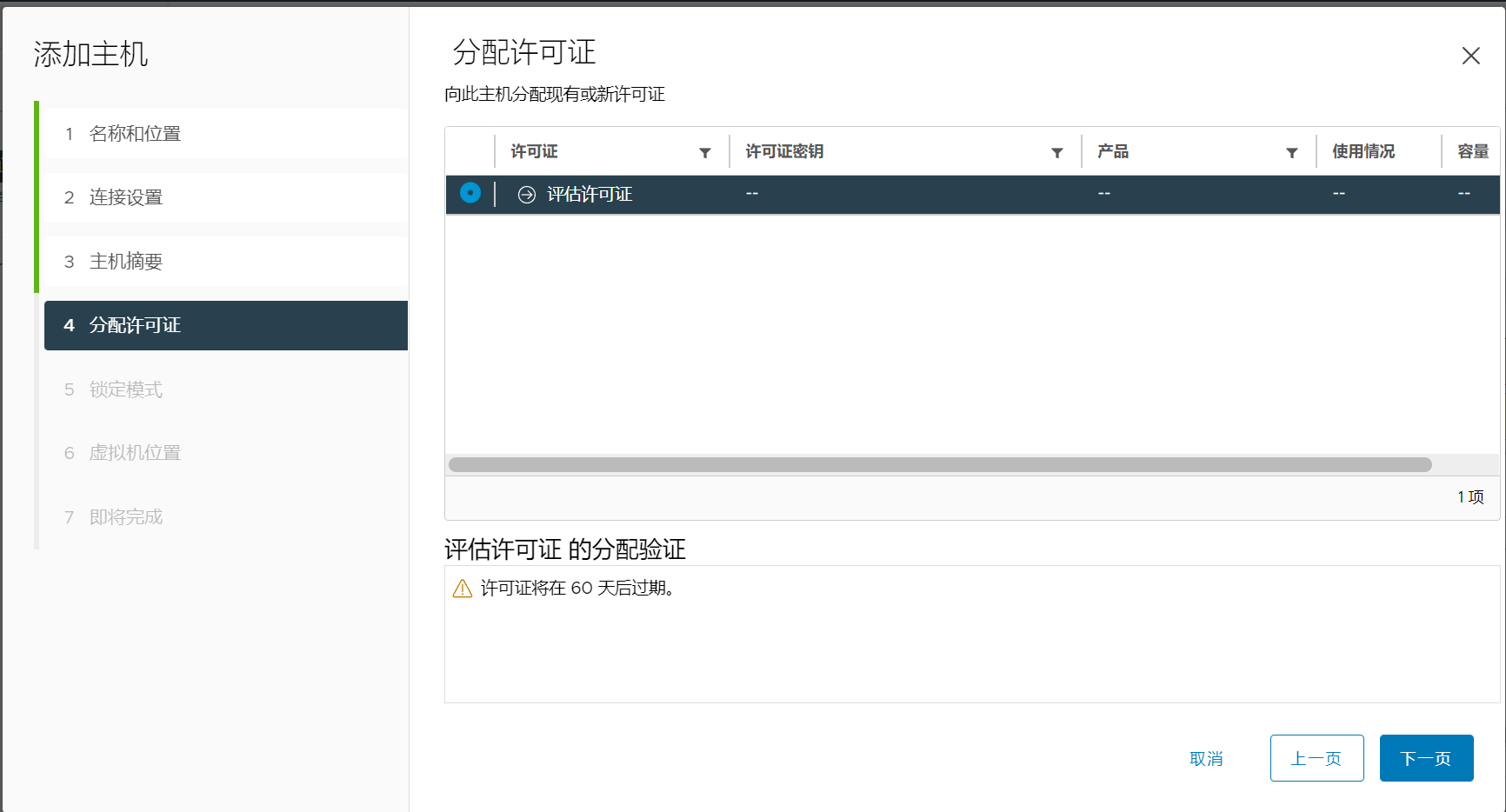

2. 添加另外两台 ESXi 主机到集群。

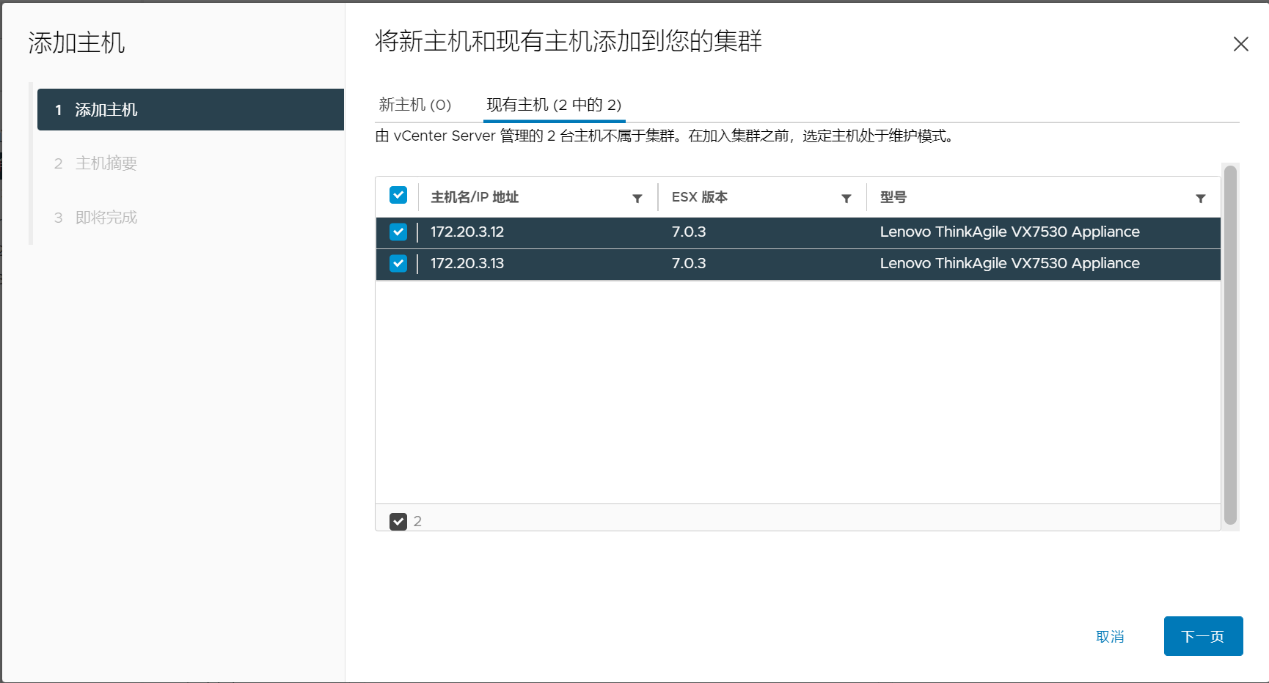

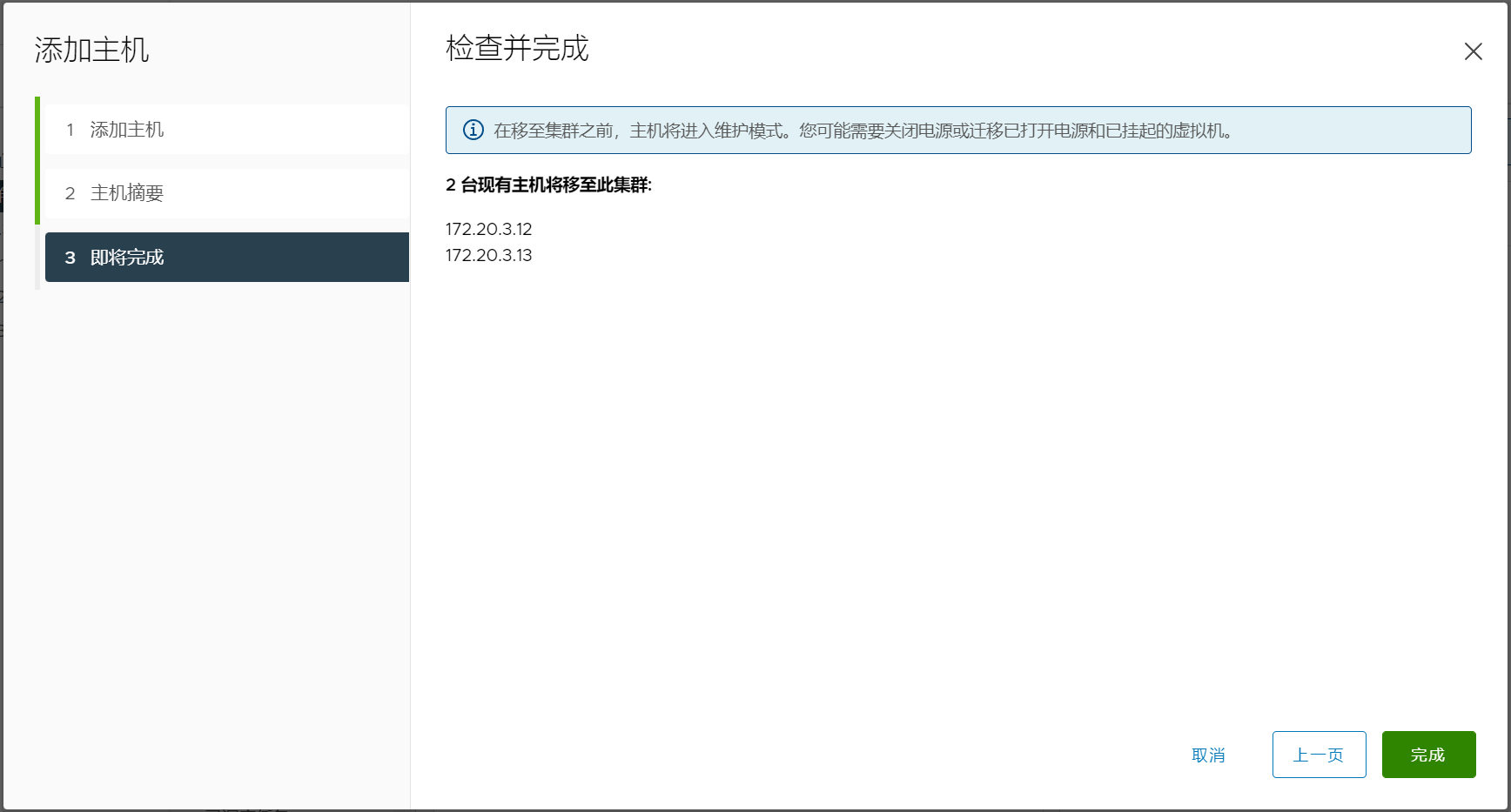

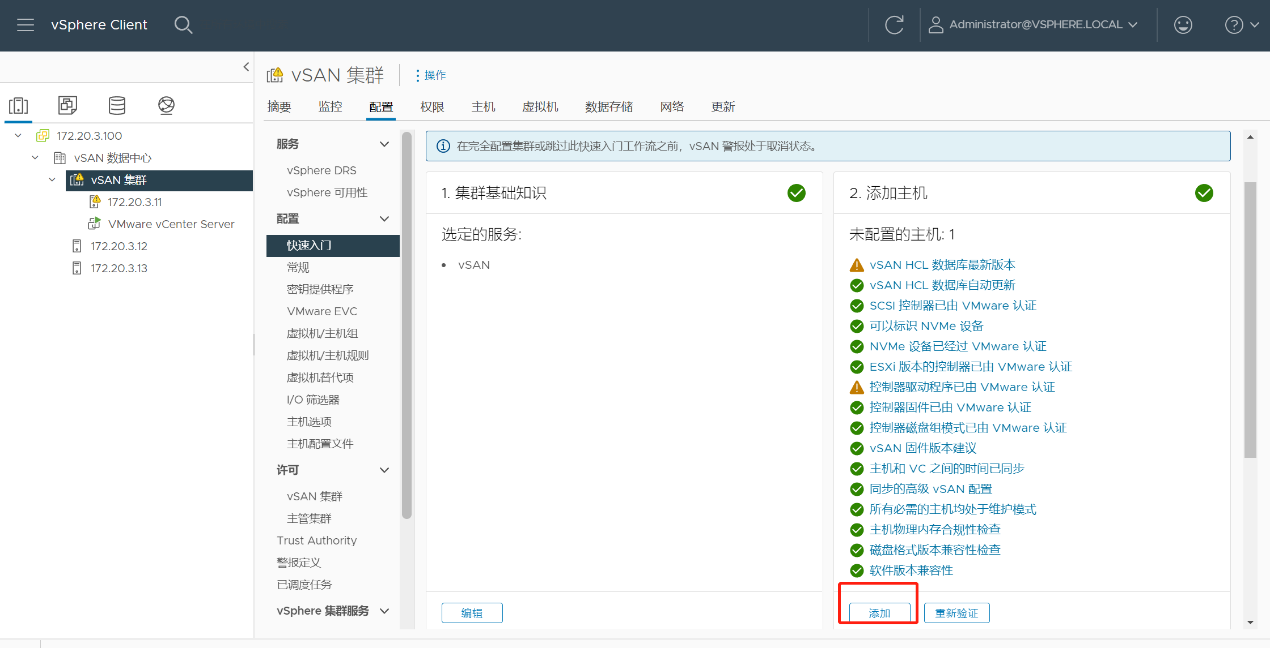

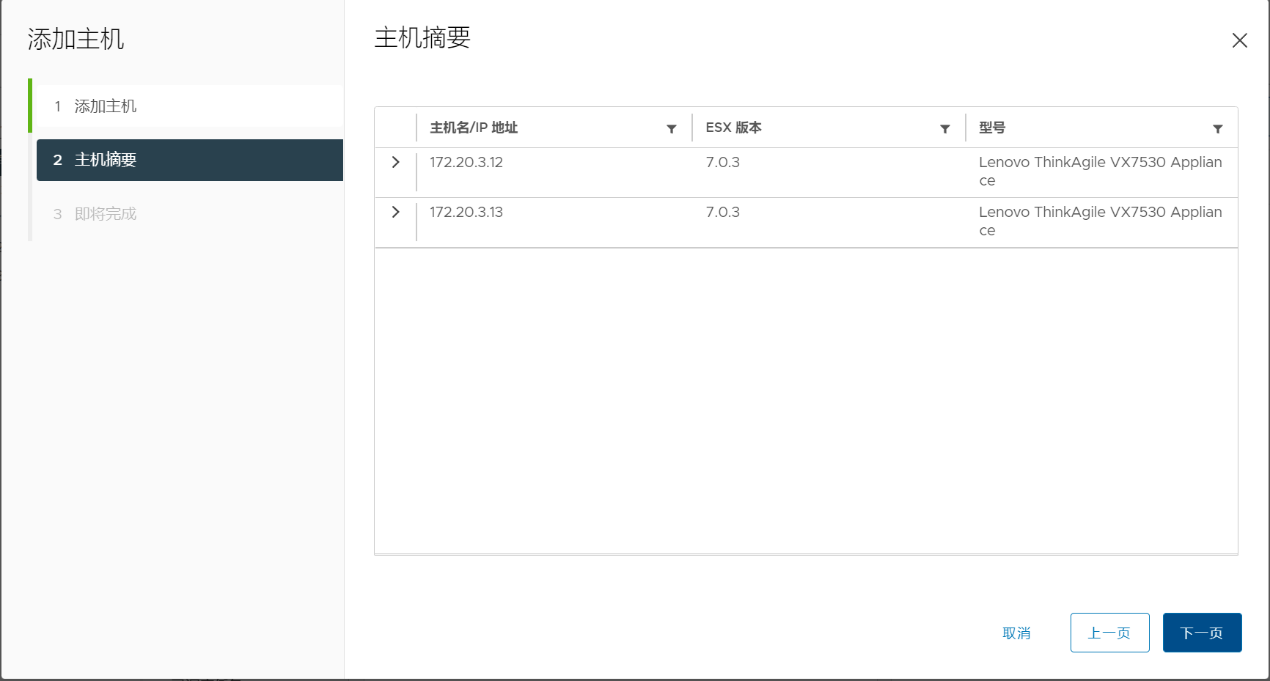

3. 进入”vSAN 集群 – 快速入门”，选择”添加主机”，将另外两台服务器添加到 vSAN 集群中。

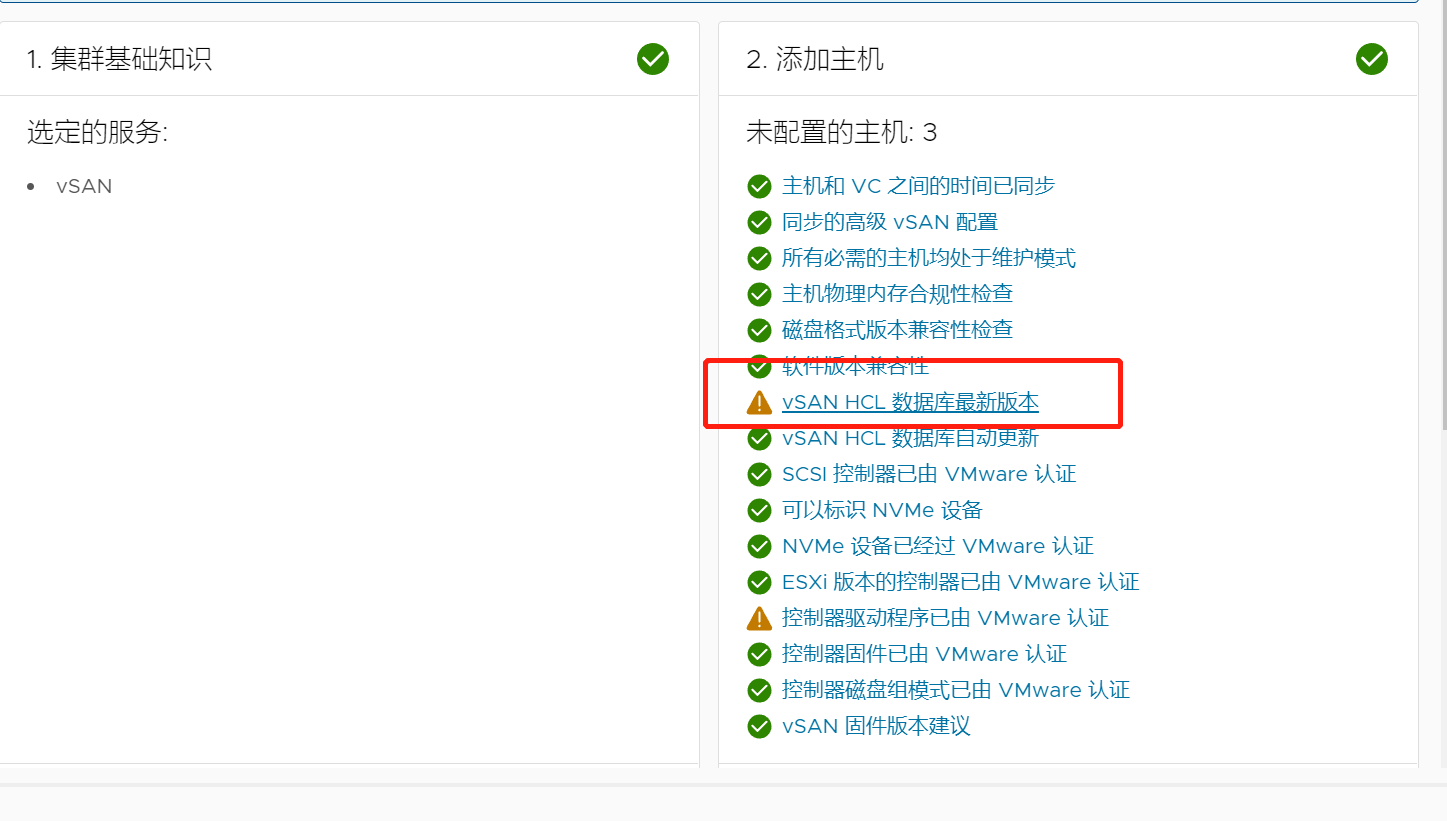

4. 更新 vSAN HCL 数据库。

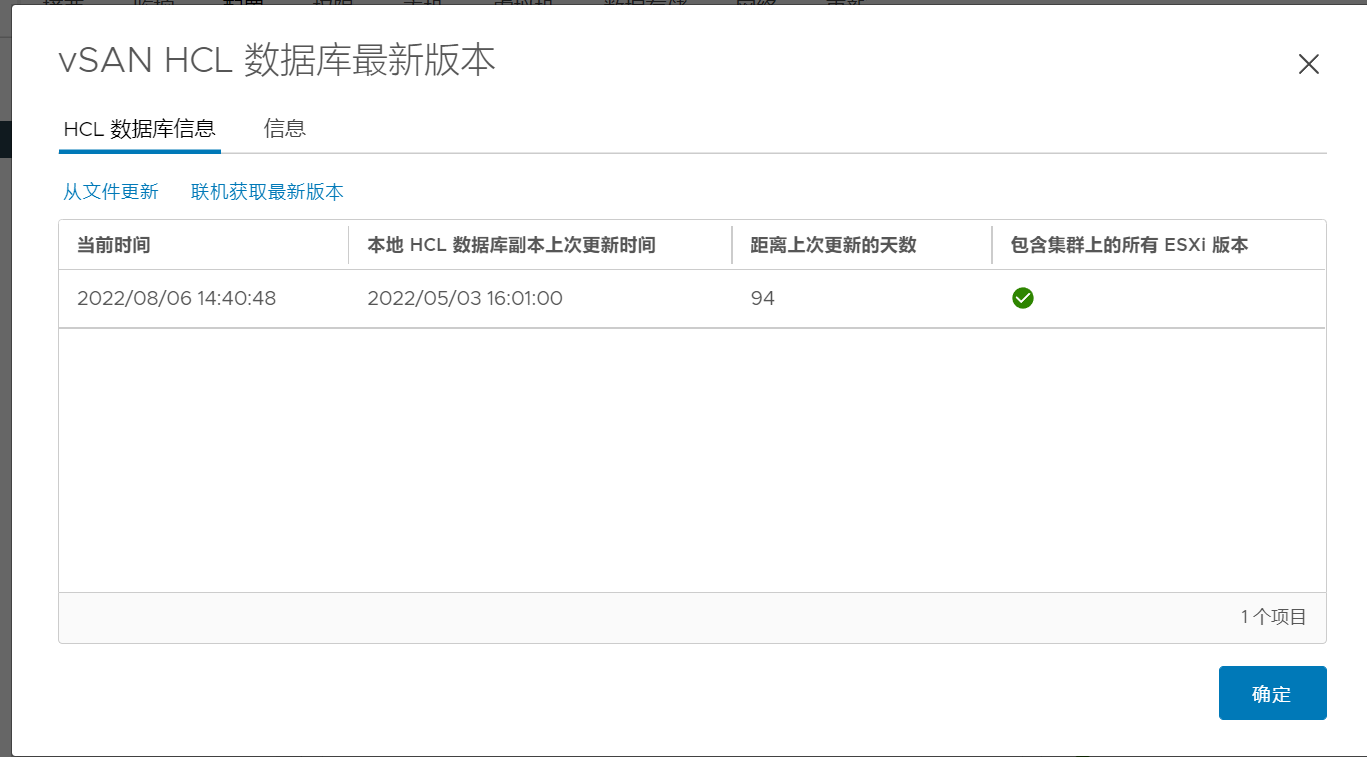

5. 选择”从文件更新”，导入从 VMware 官网下载的 HCL 数据库文件。

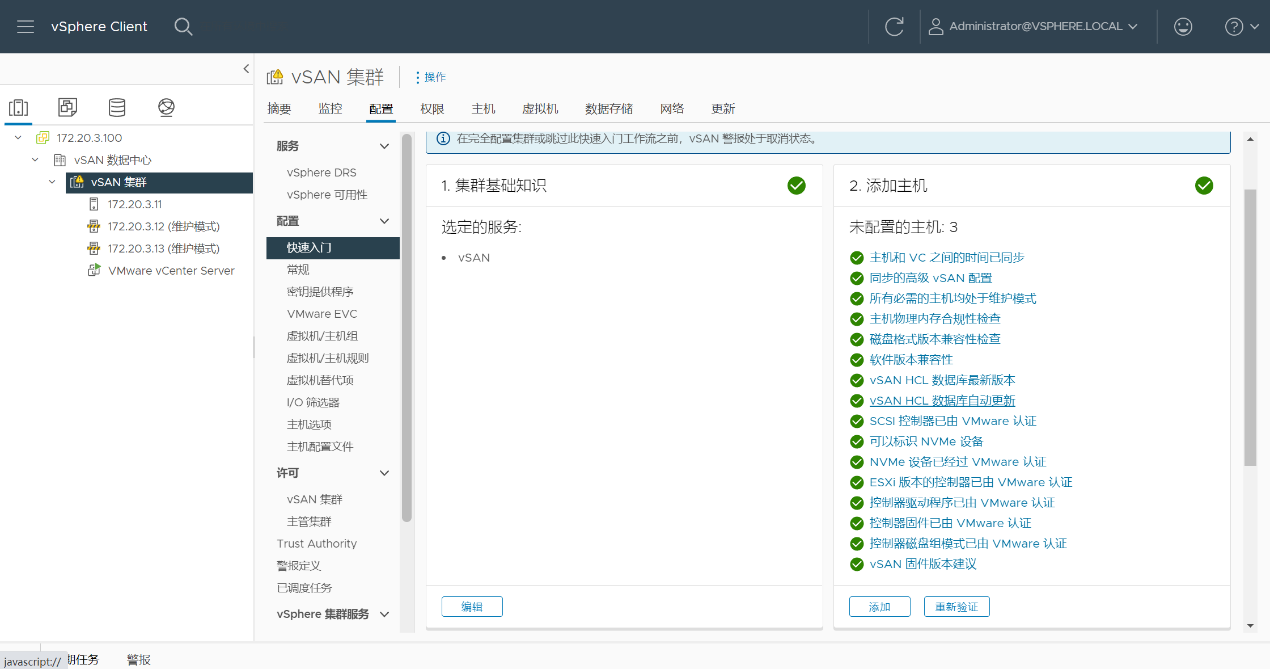

6. 更新后不再出现 HCL 数据库版本警告。


5.2 配置 vSAN 集群资源

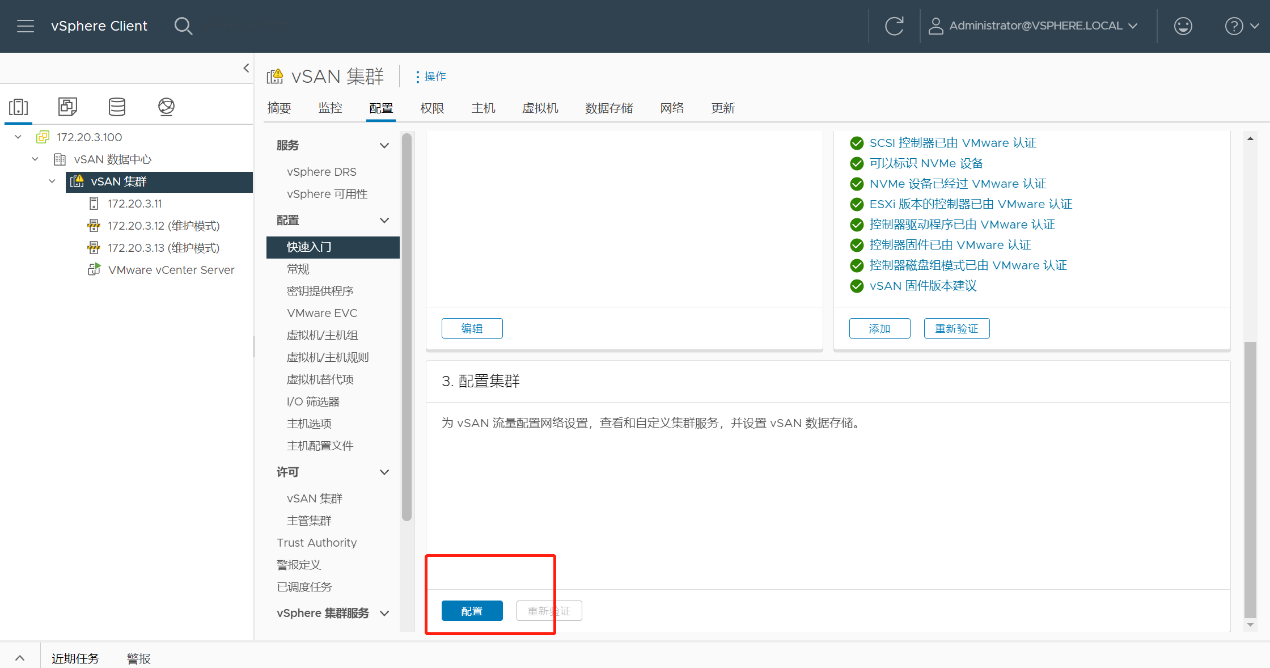

1. 开始配置 vSAN 集群。

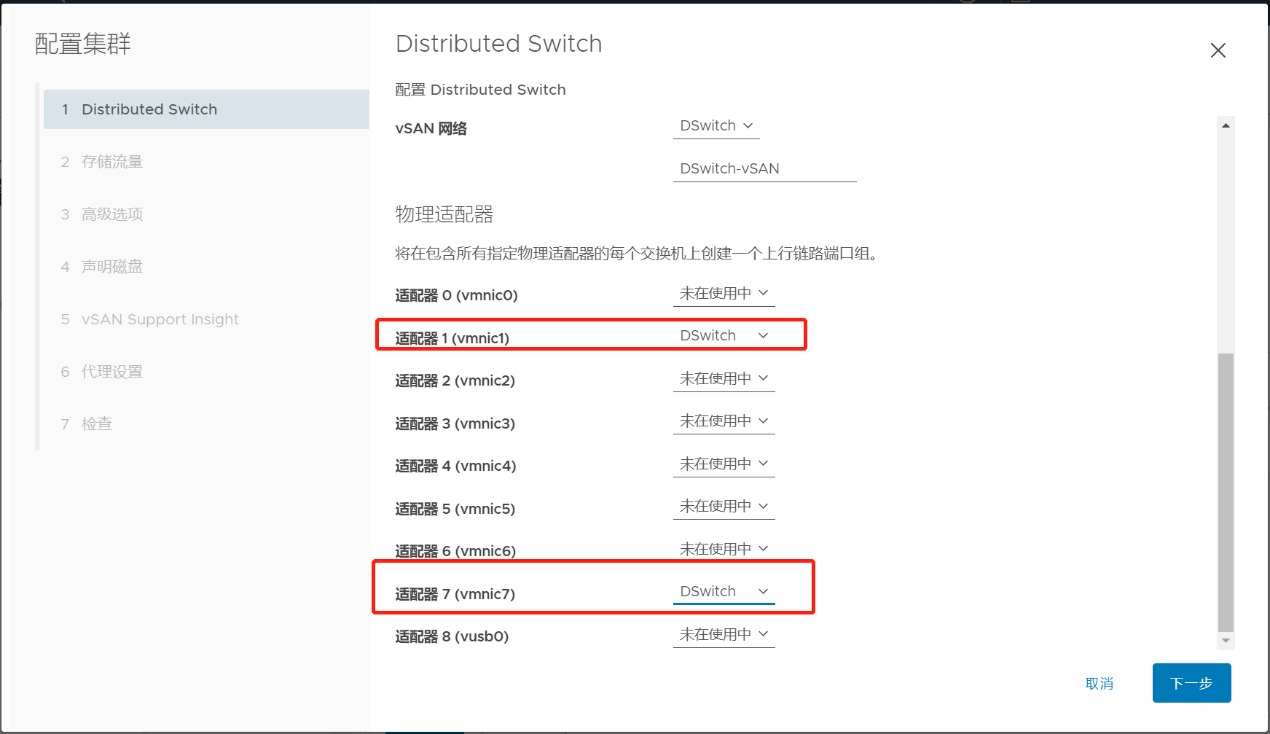

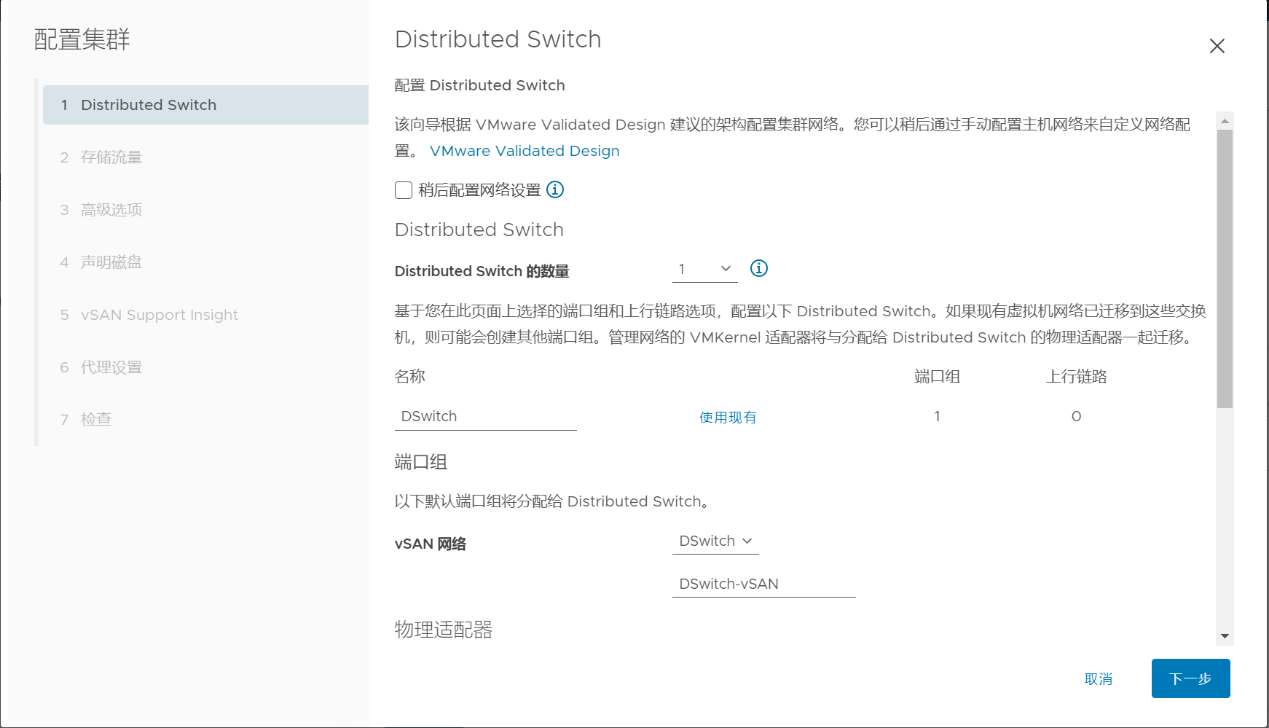

2. 配置分布式交换机。

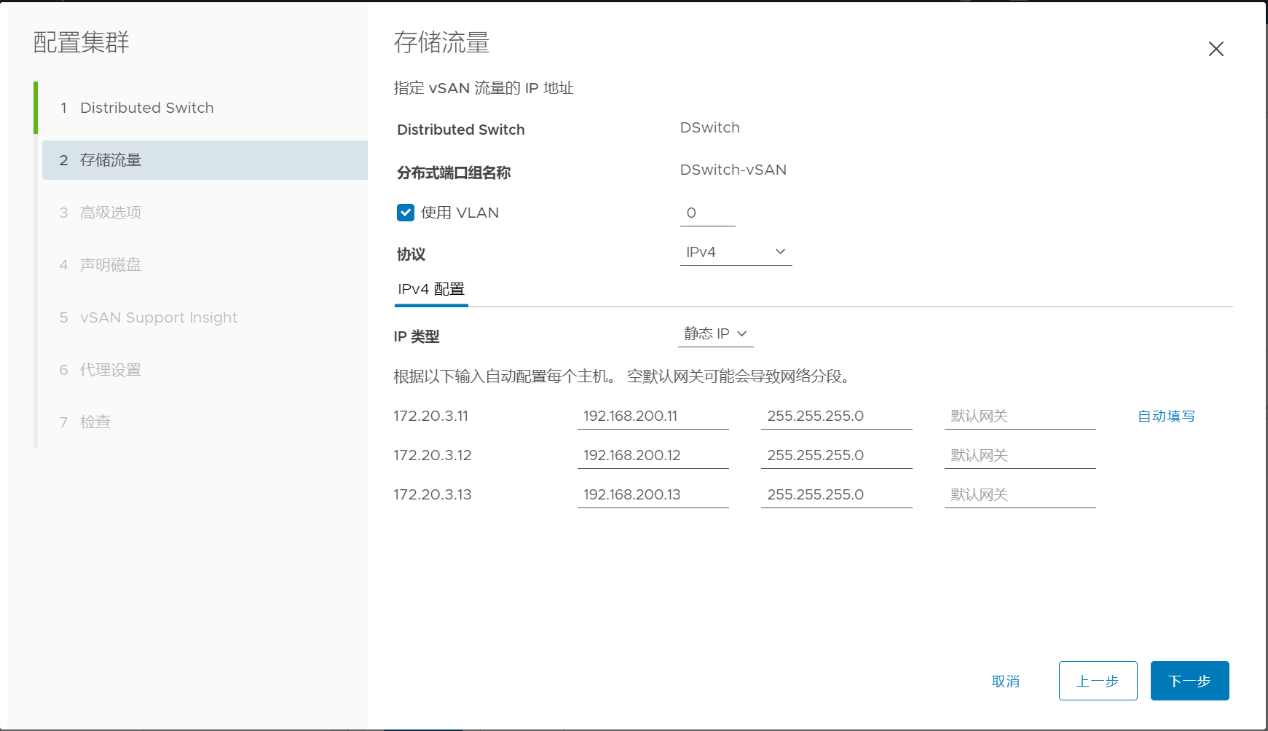

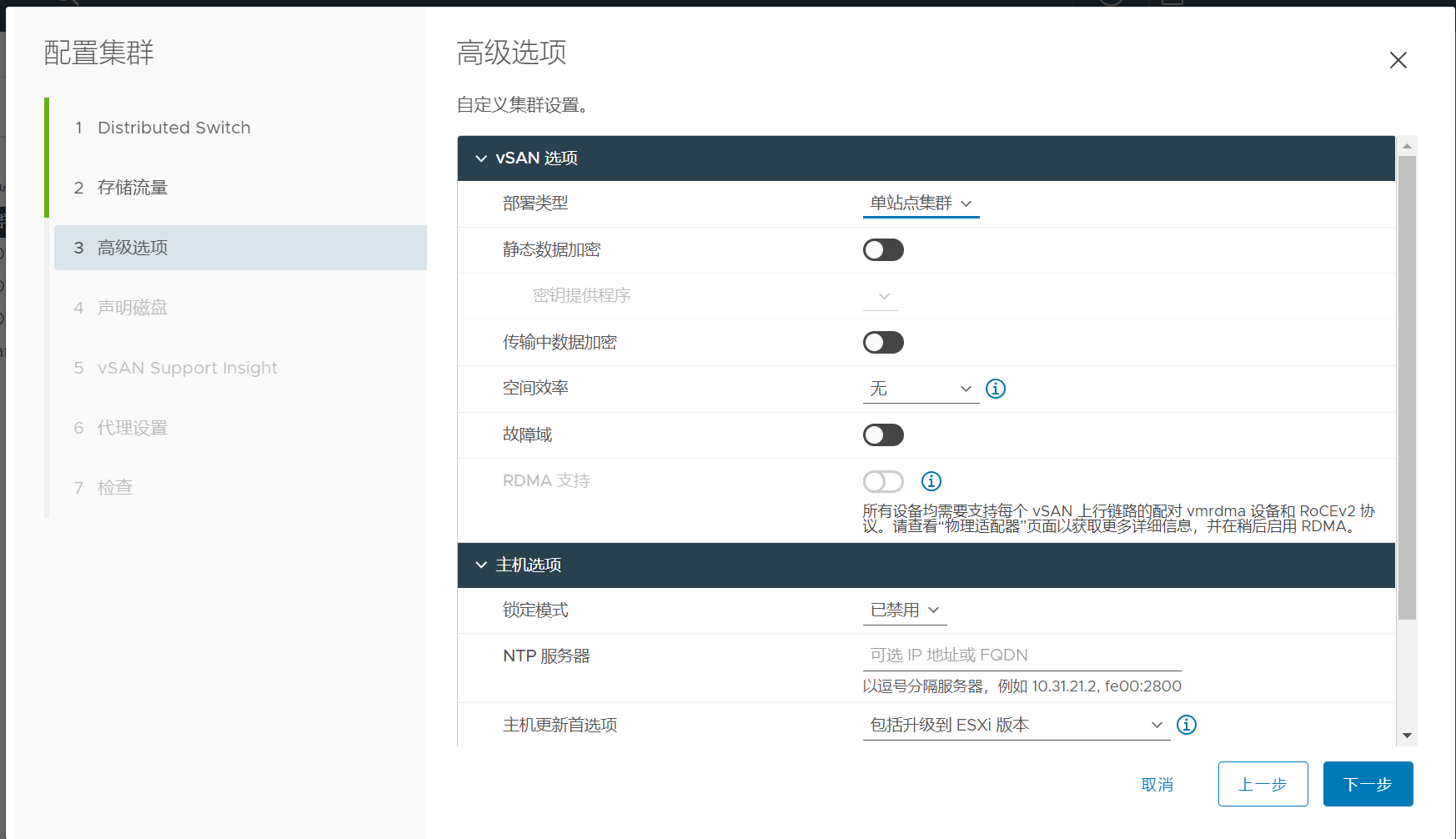

3. 配置 vSAN 内部网络使用的 IP 地址。

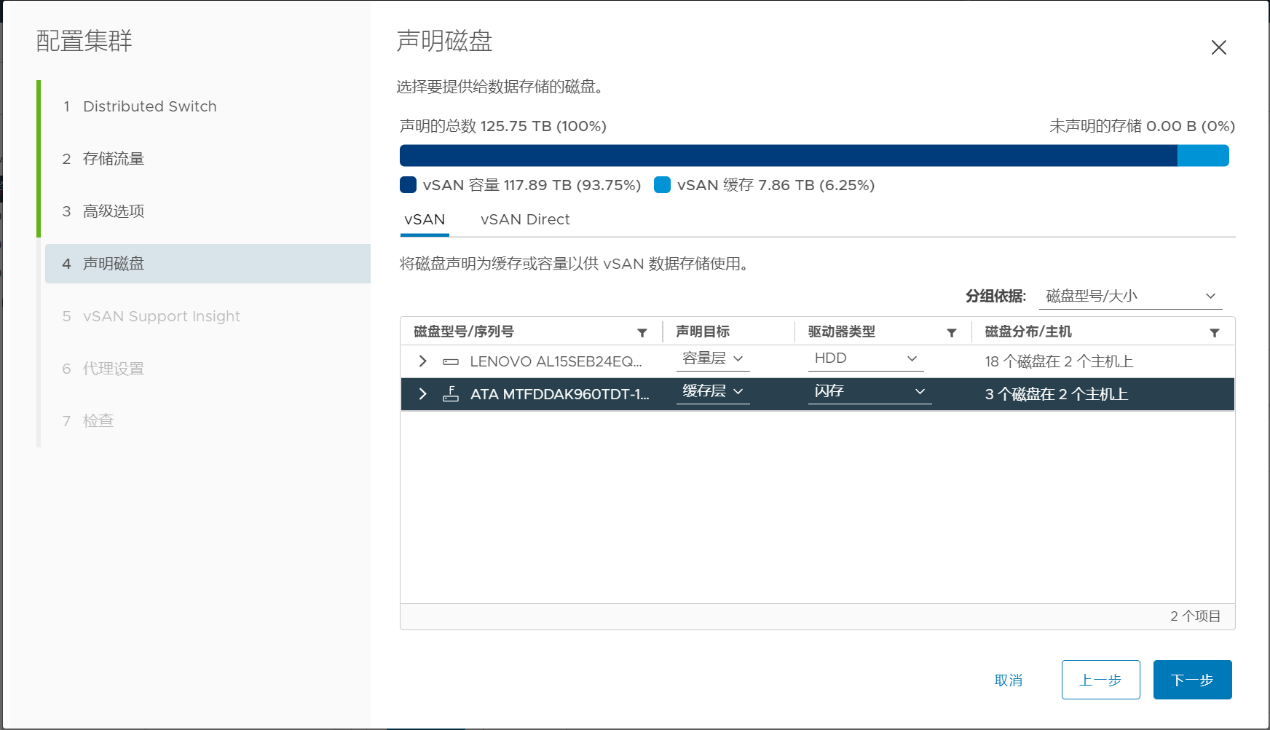

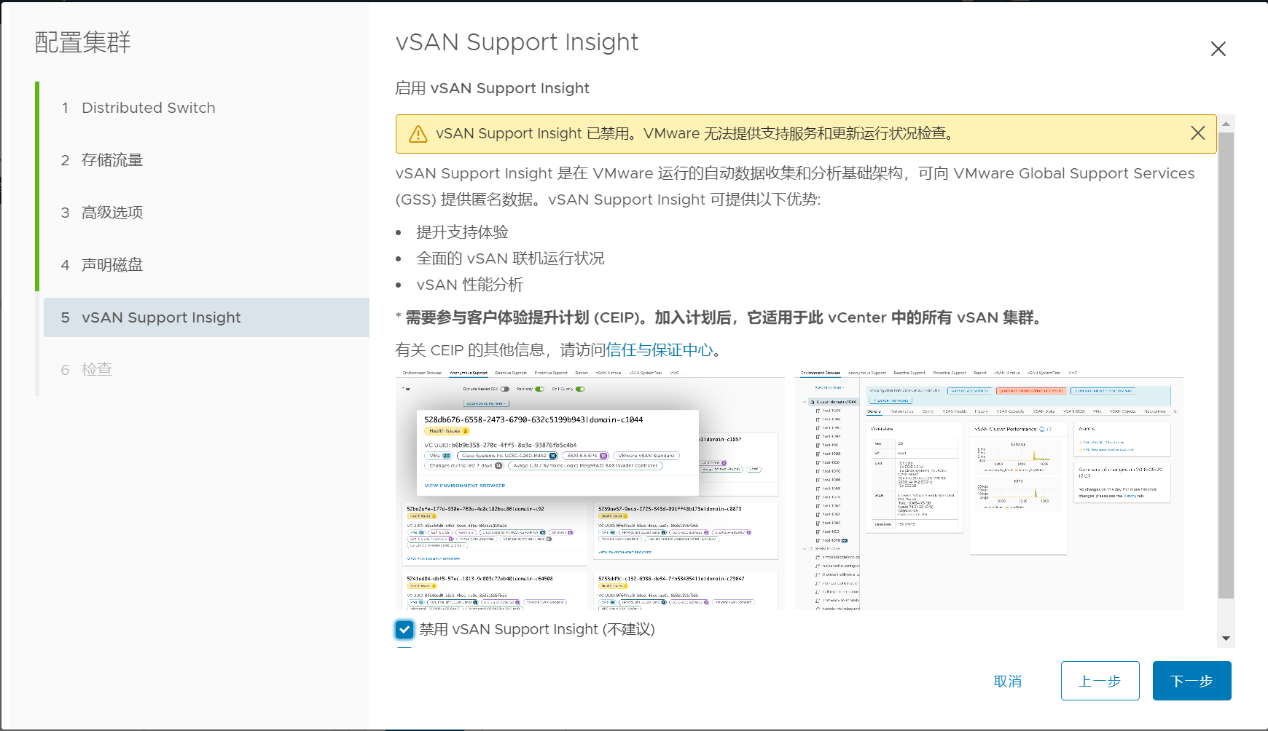

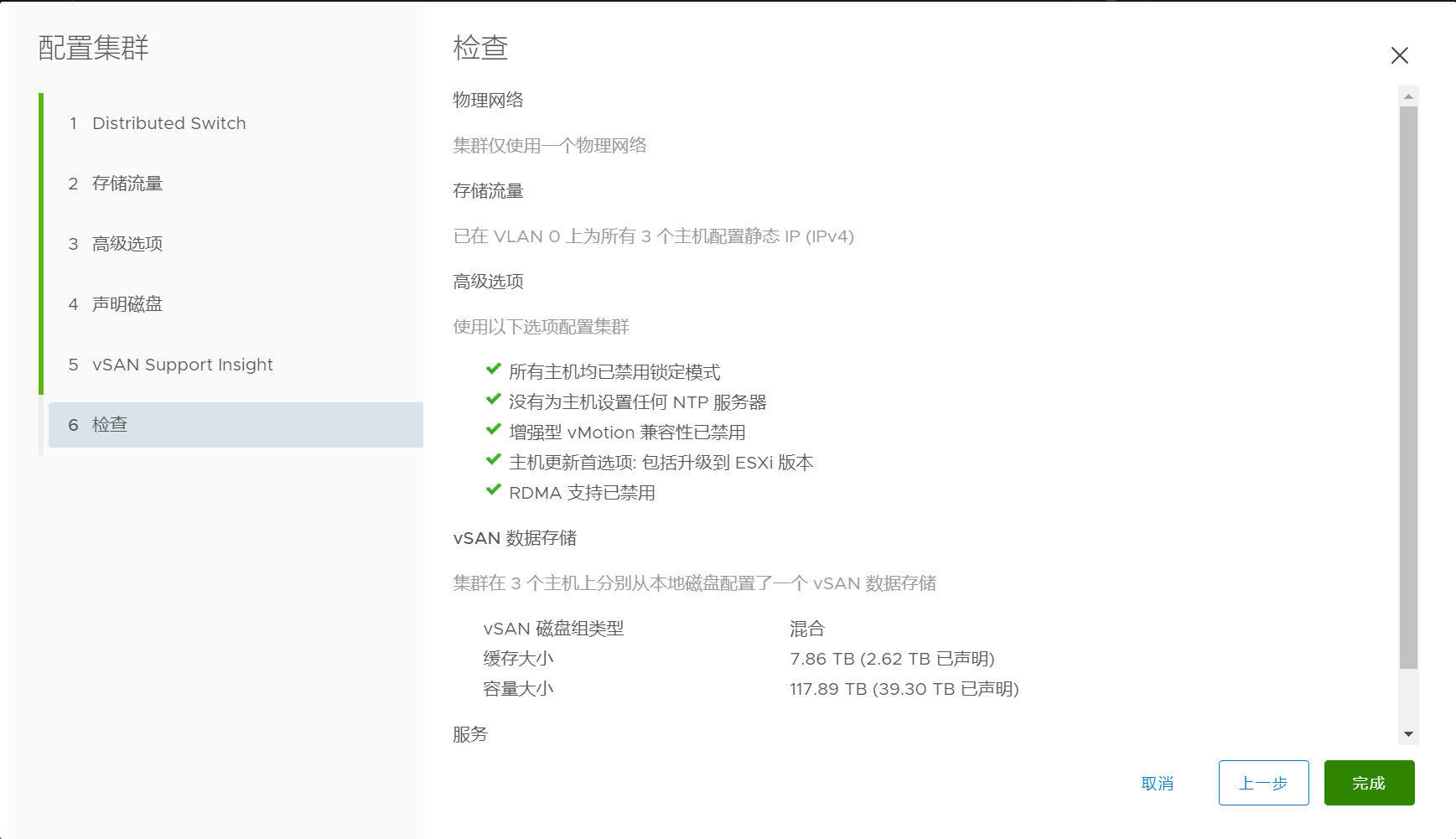

4. 配置 vSAN 使用的硬盘。

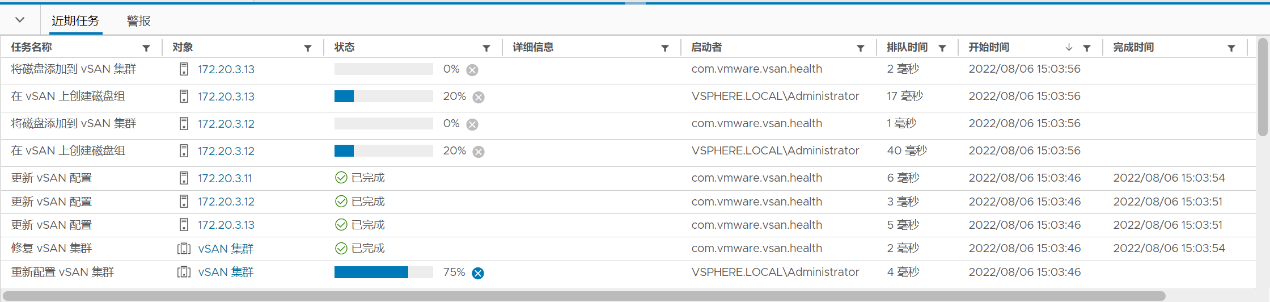

5. 创建过程需要一定时间。


创建完成后打开 Skyline 运行状况，检查 vSAN 运行状况并解决一些常见警告信息。

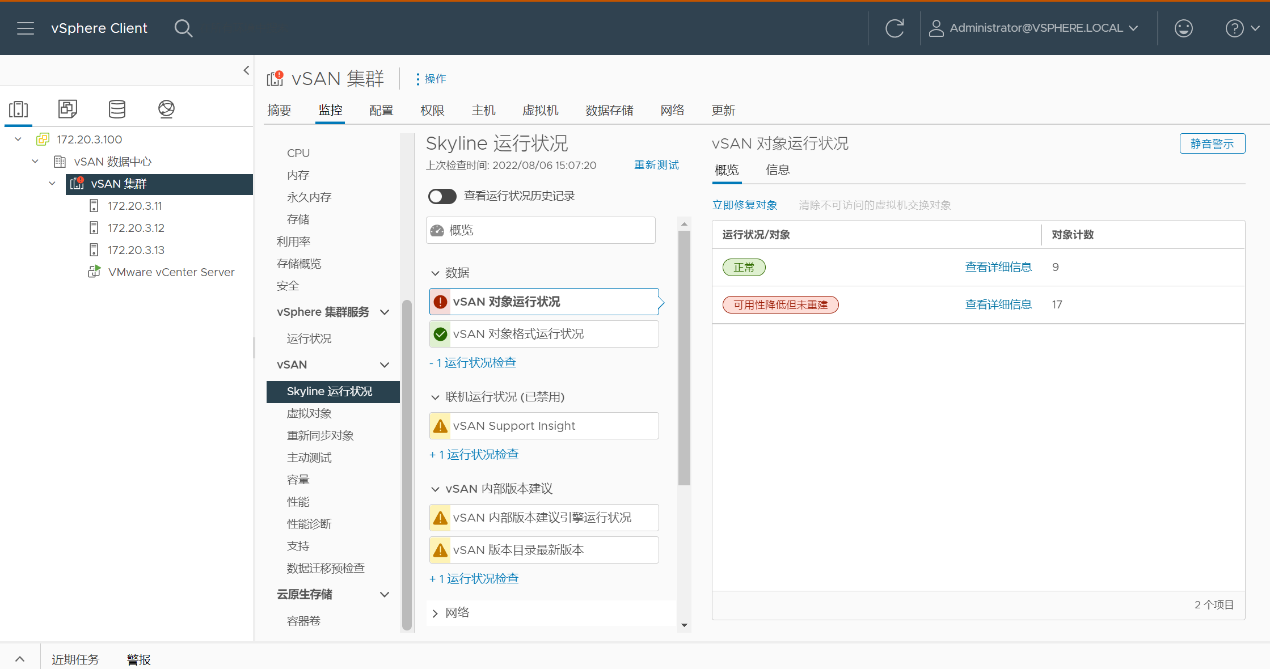

• vSAN 刚创建完成后，由于 vCenter 虚拟机的虚拟硬盘仅保存在单台主机上、缺少冗余保护，会出现”vSAN 对象运行状况”警告，点击”立即修复对象”，等待修复完成即可消除。

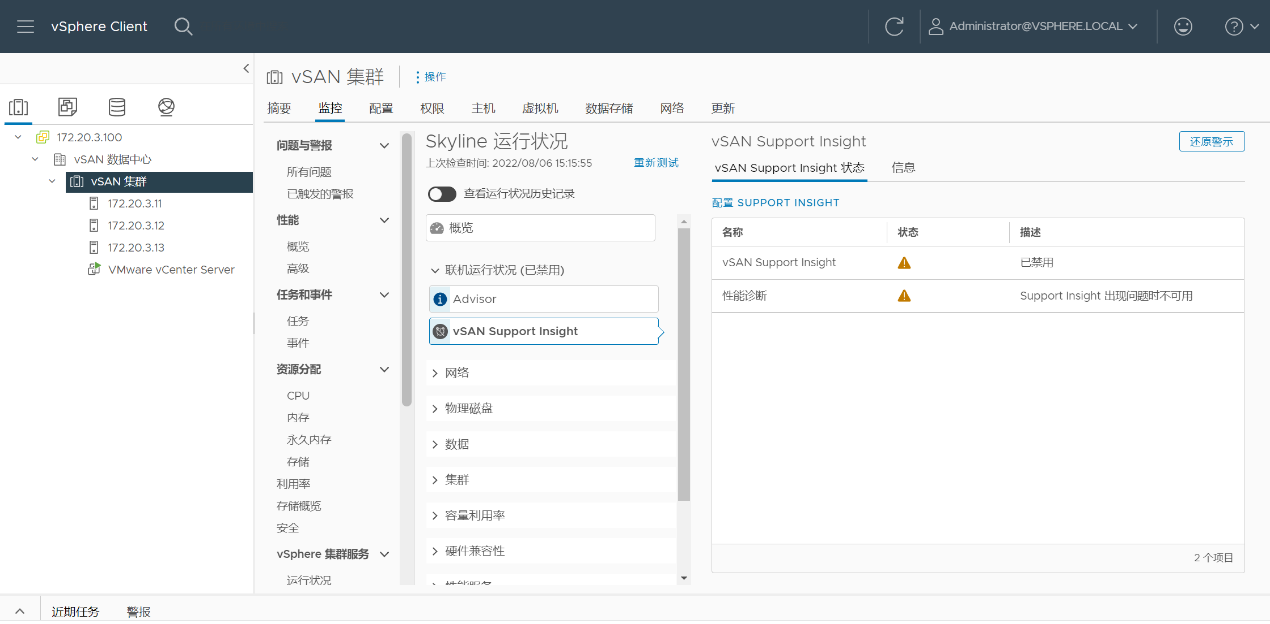

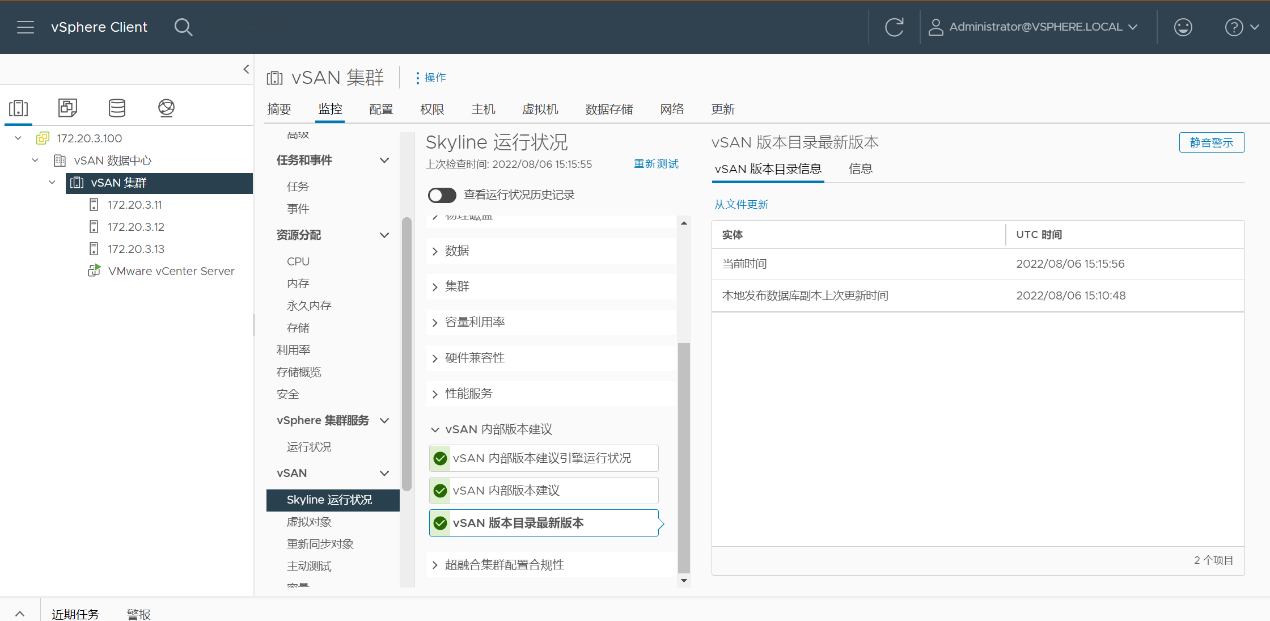

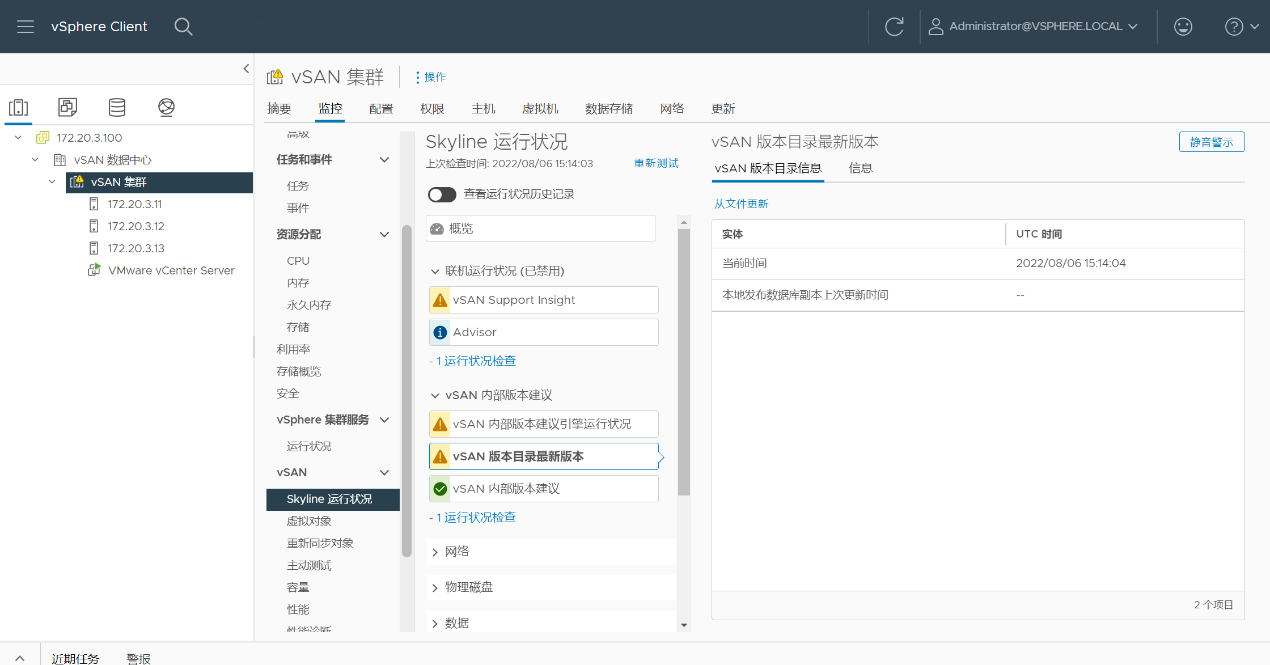

• “vSAN 版本目录最新版本”警告，需要从 VMware 官网下载对应文件进行更新。

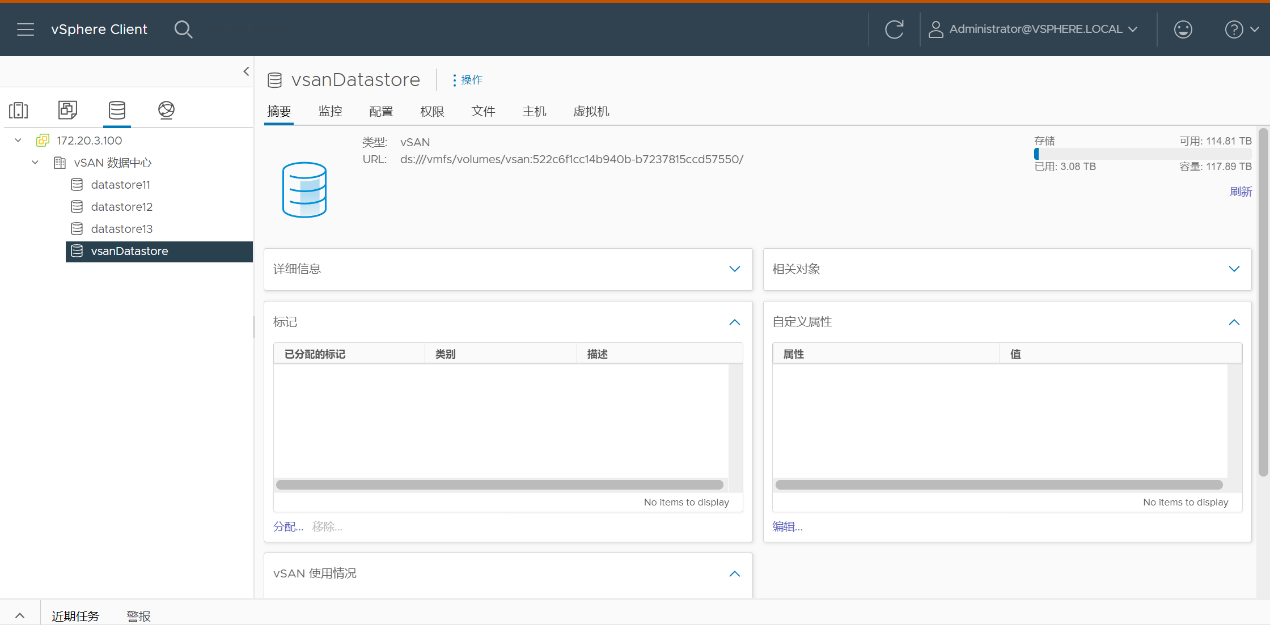

• 查看 vsanDatastore 信息，确认存储资源状态。


六、配置管理网络冗余与高可用

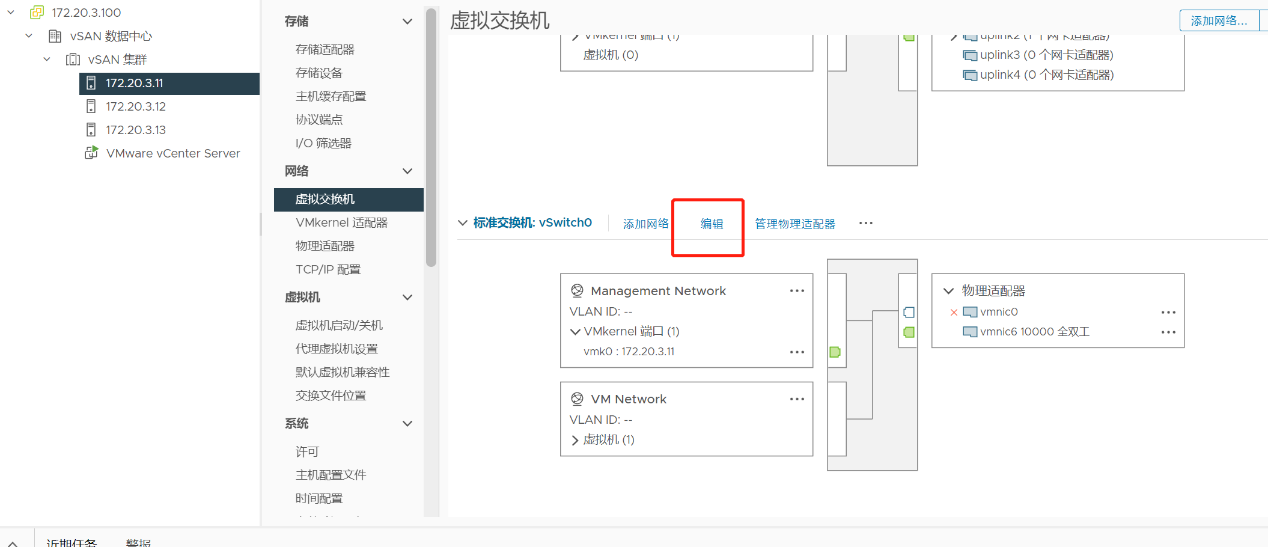

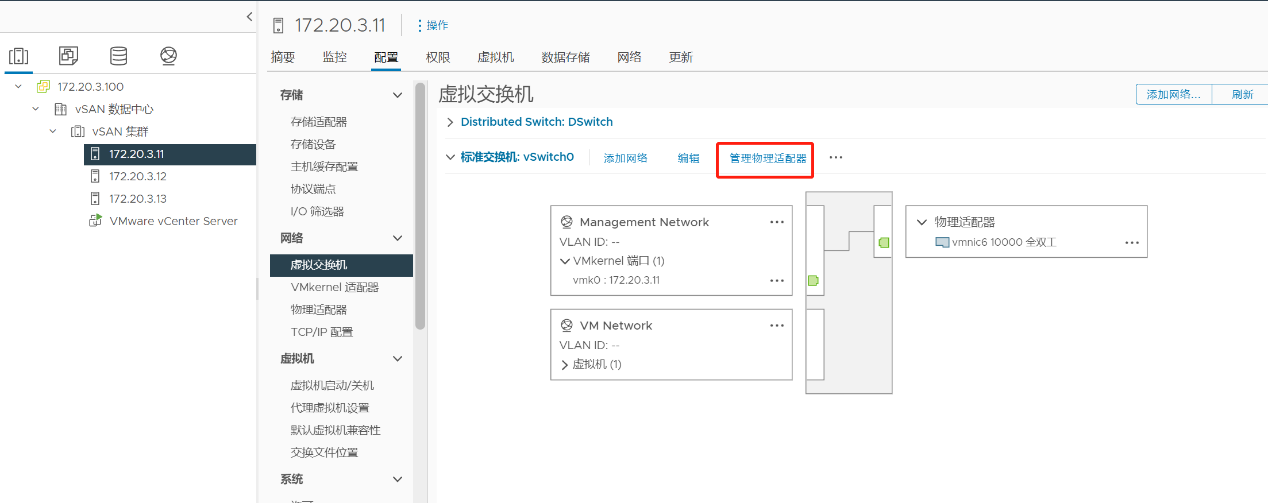

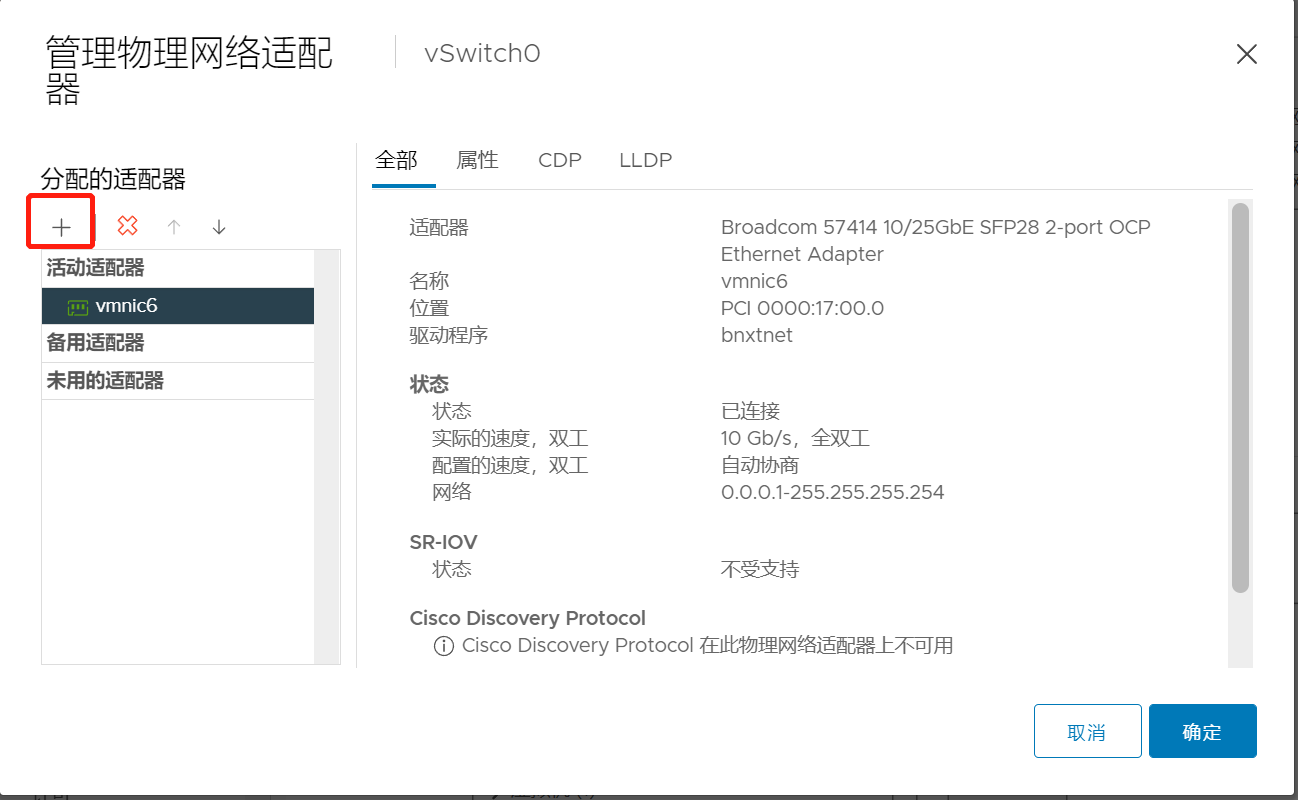

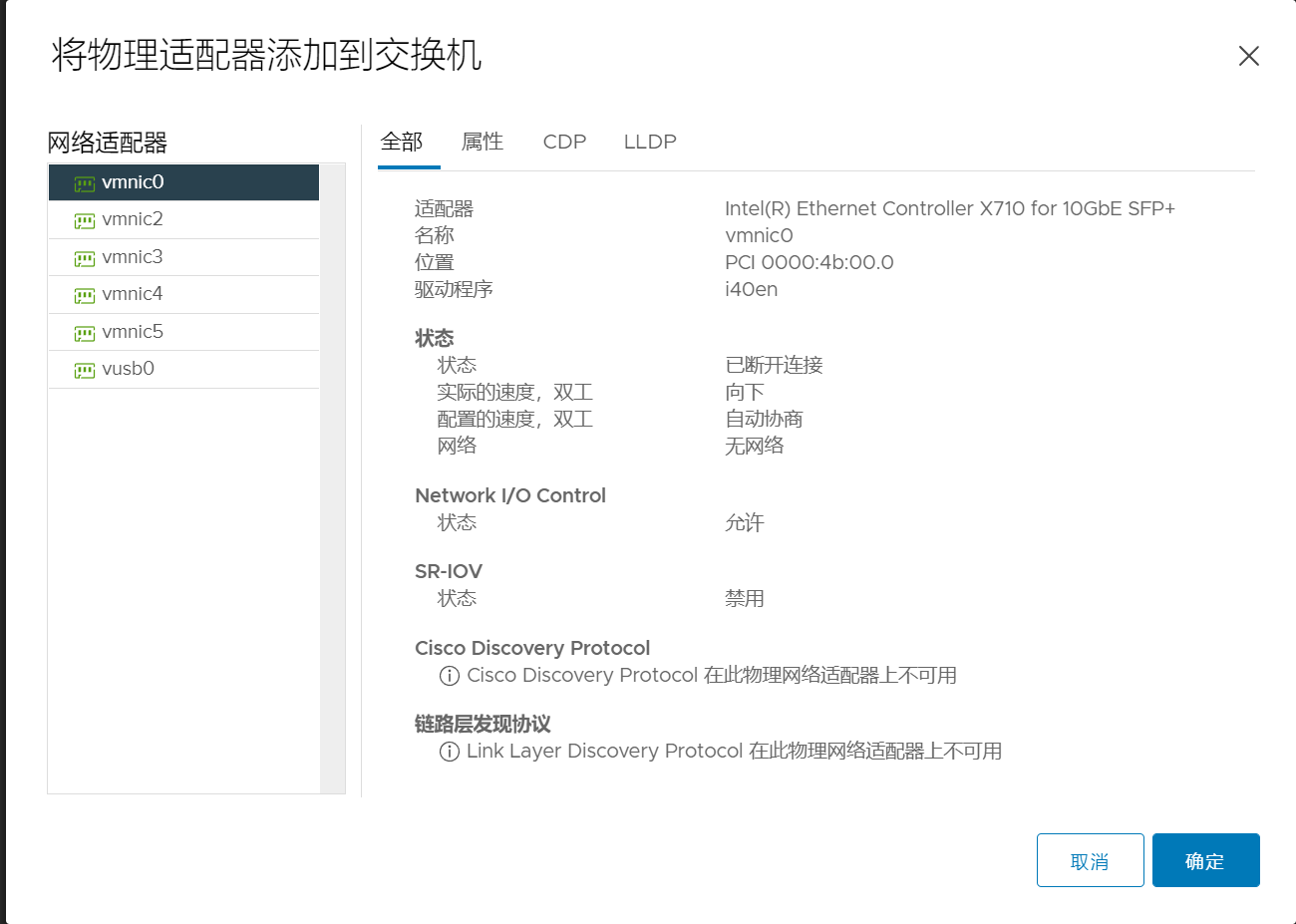

• 为 vSwitch0 添加冗余上行链路，提升管理网络可靠性。

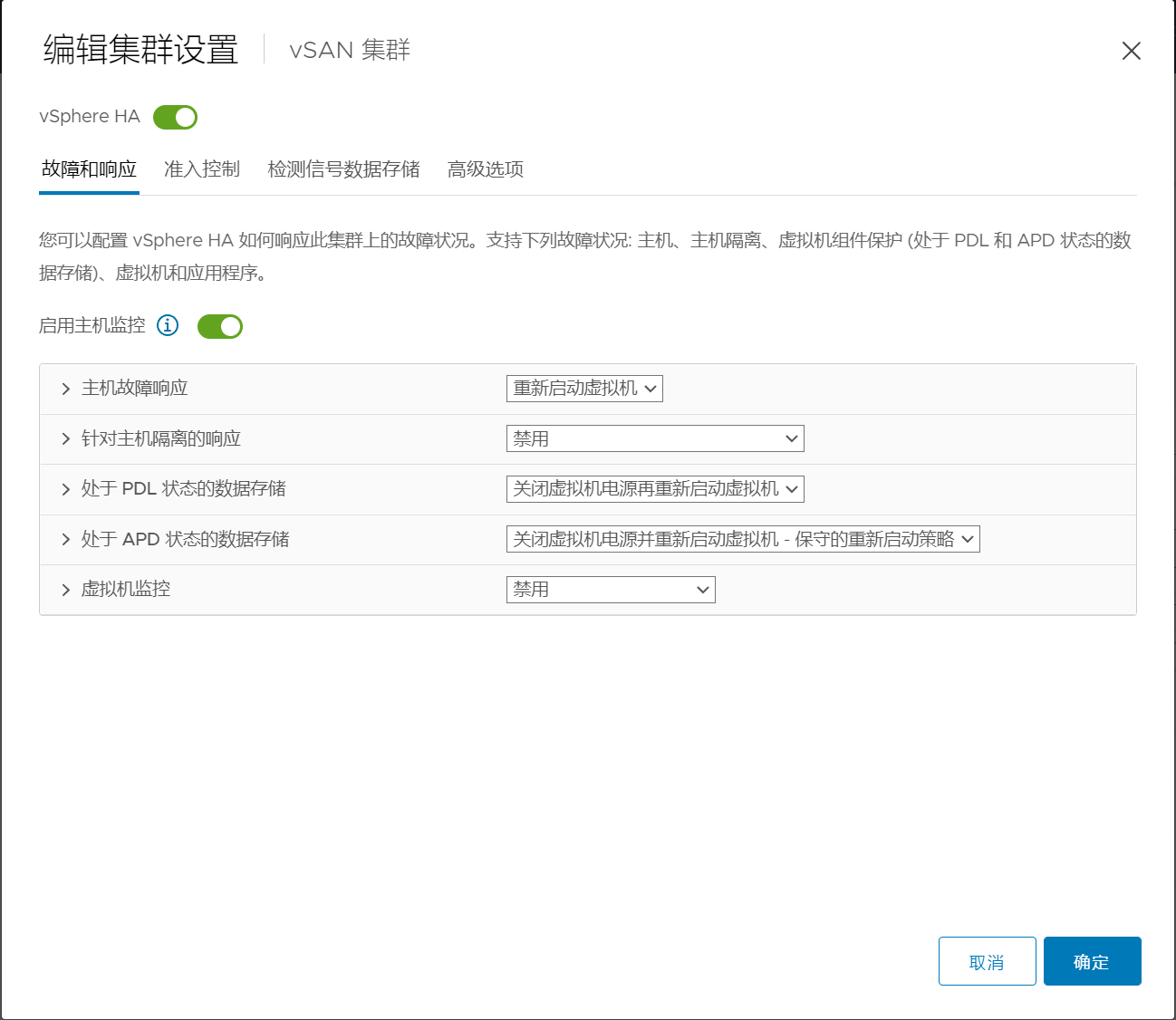

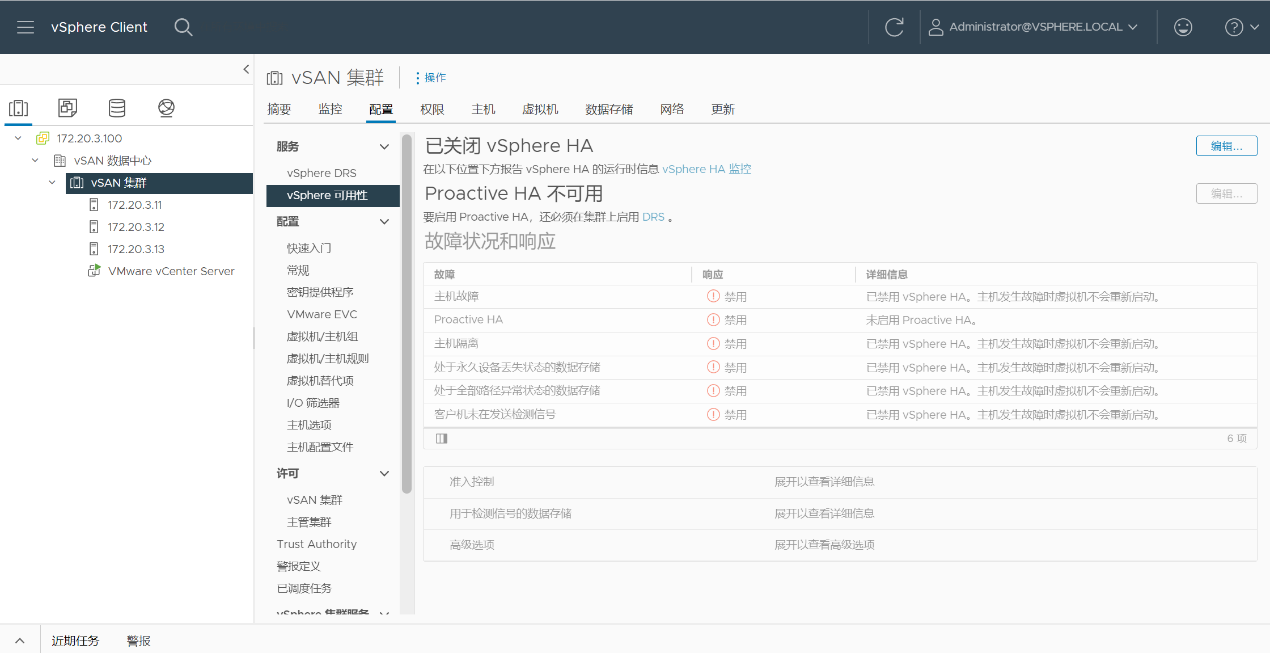

• 开启集群高可用（vSphere HA），保障业务连续性。

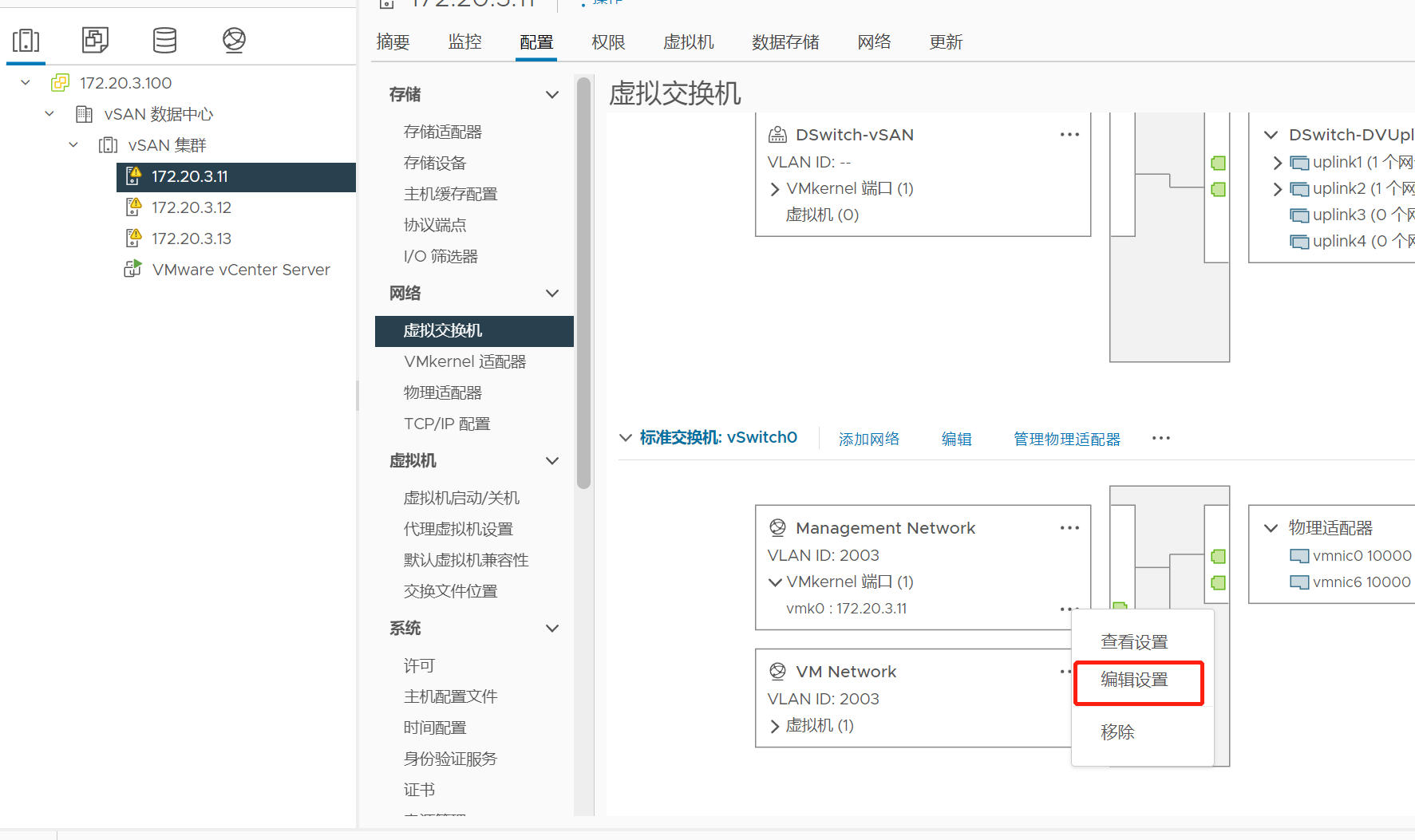

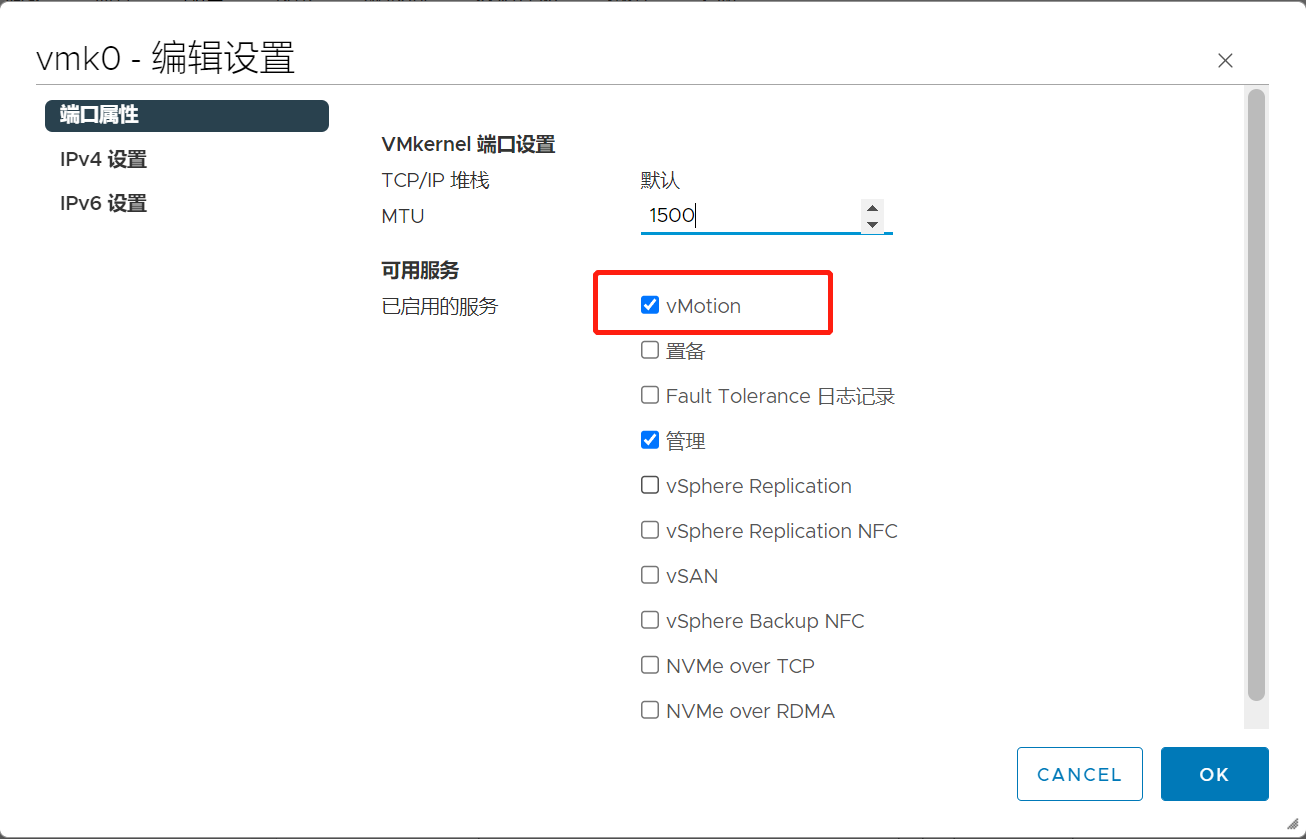

• 为 vMotion 指定所使用的网络。


• 每台主机执行相同的设置，确保集群配置一致。

七、导入授权

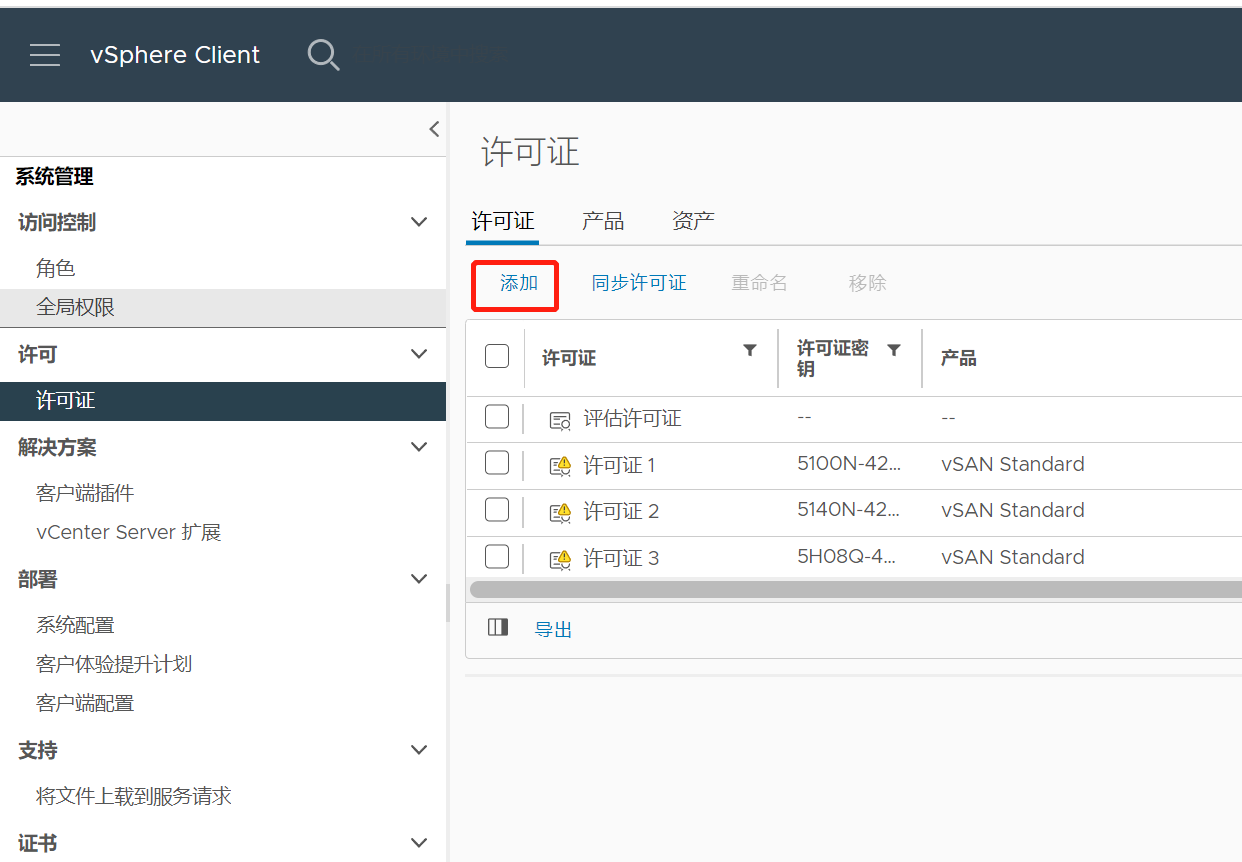

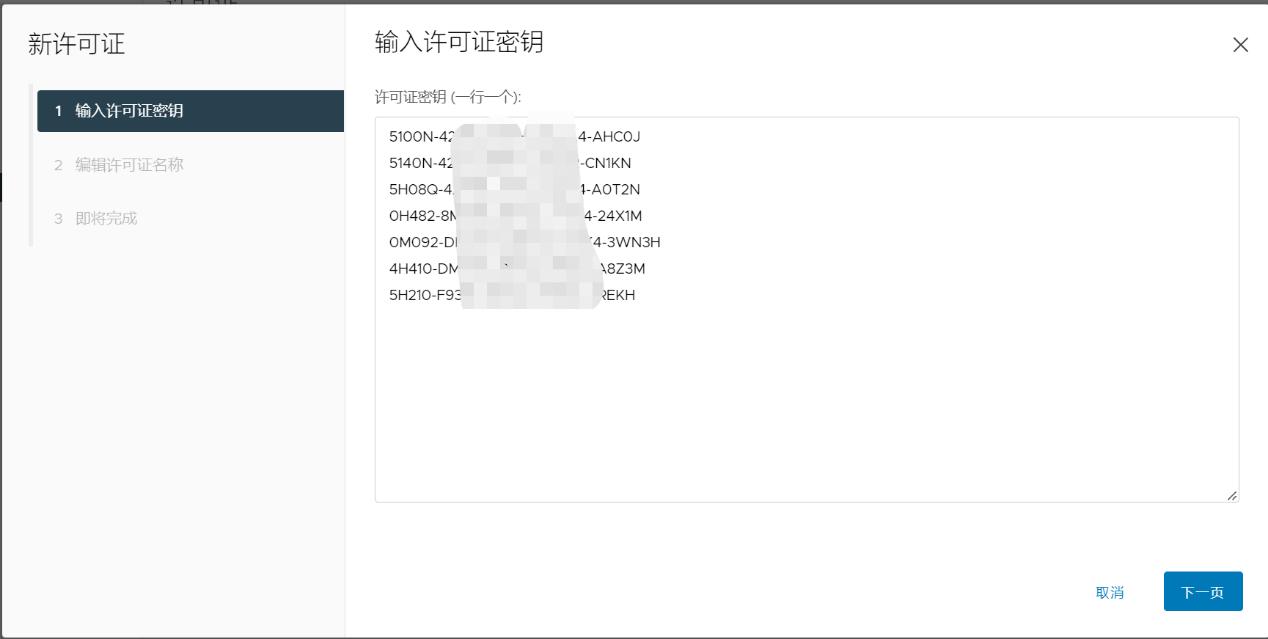

1. 在”系统管理 – 许可证”中添加许可证密钥。

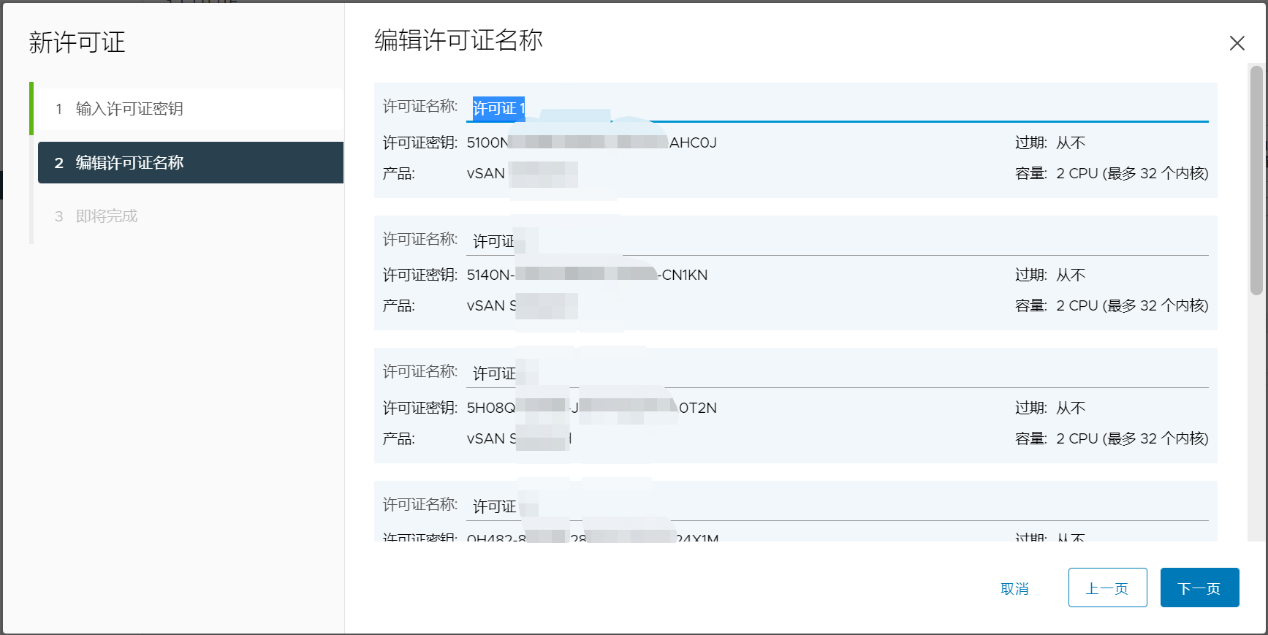

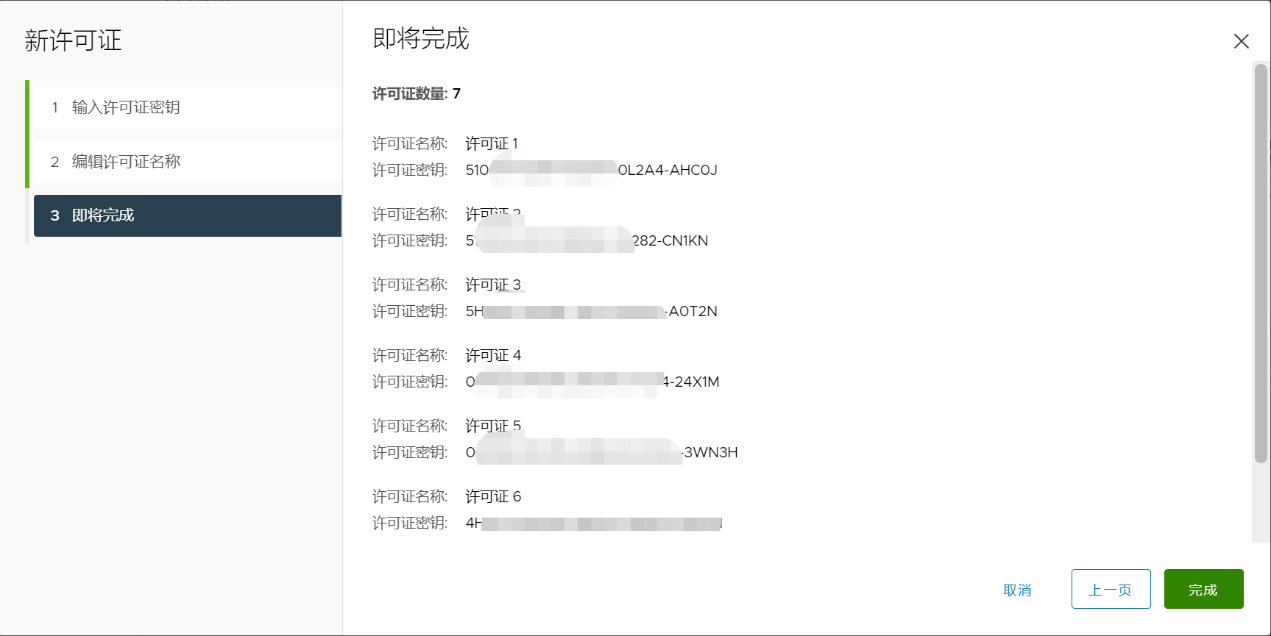

2. 添加并核对许可证信息。

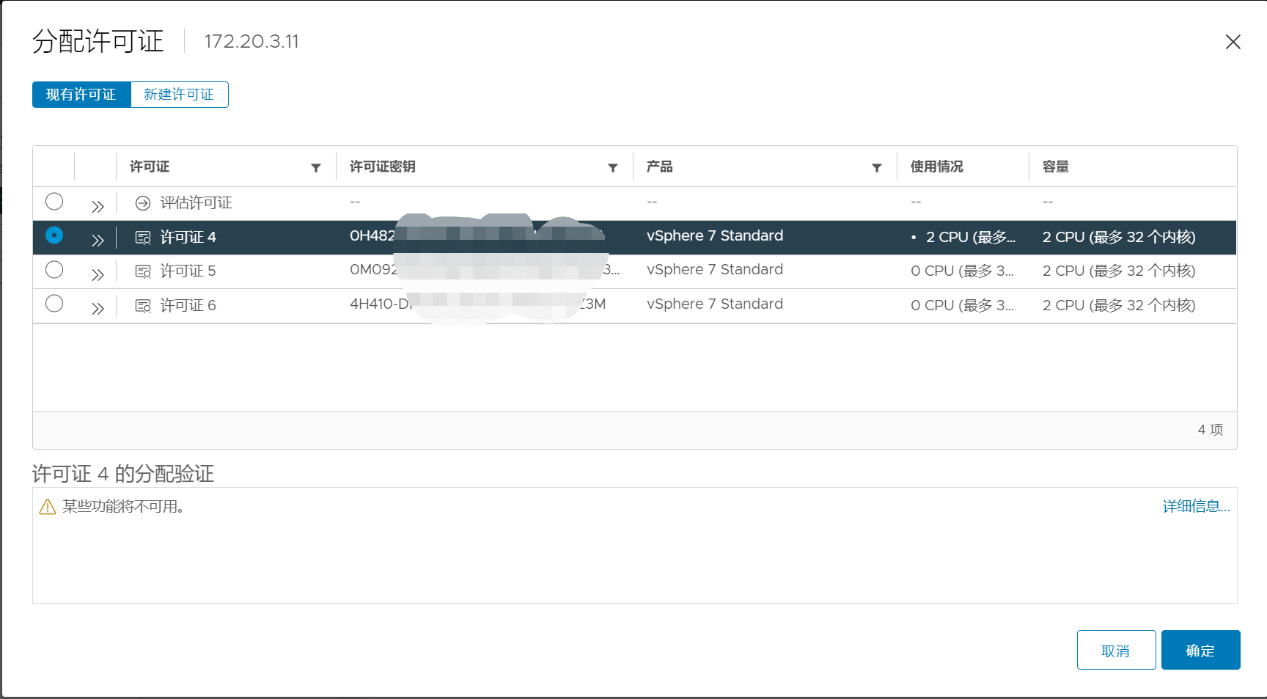

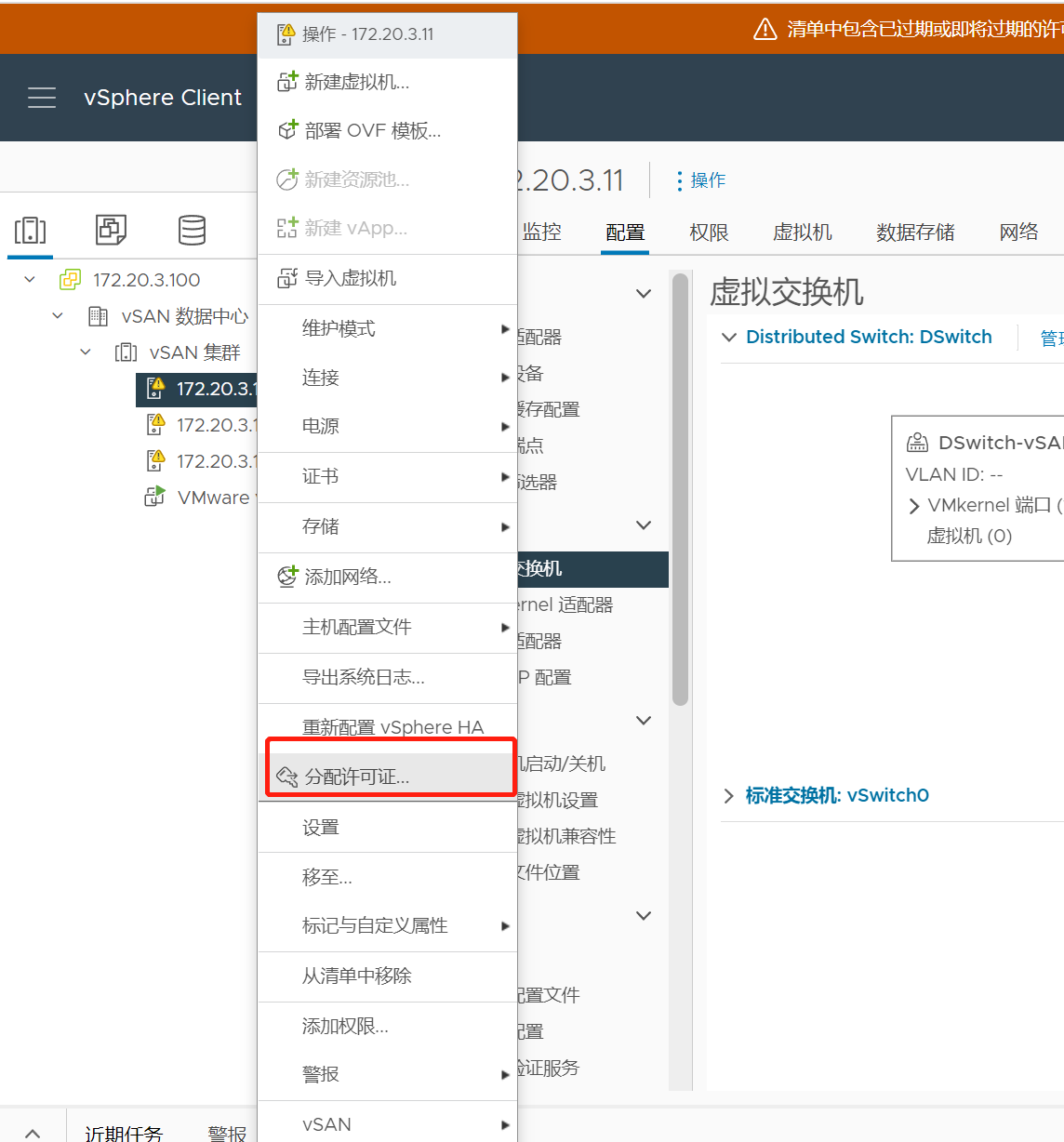

3. 为 ESXi 主机分配许可证。

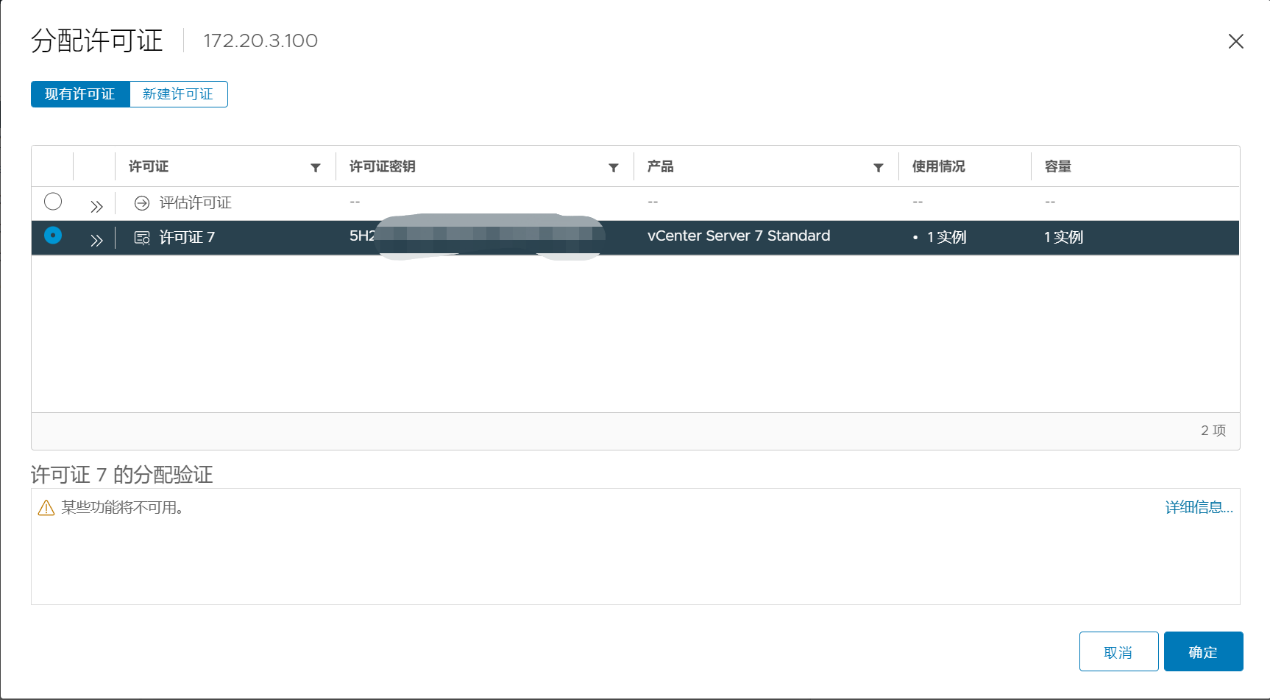

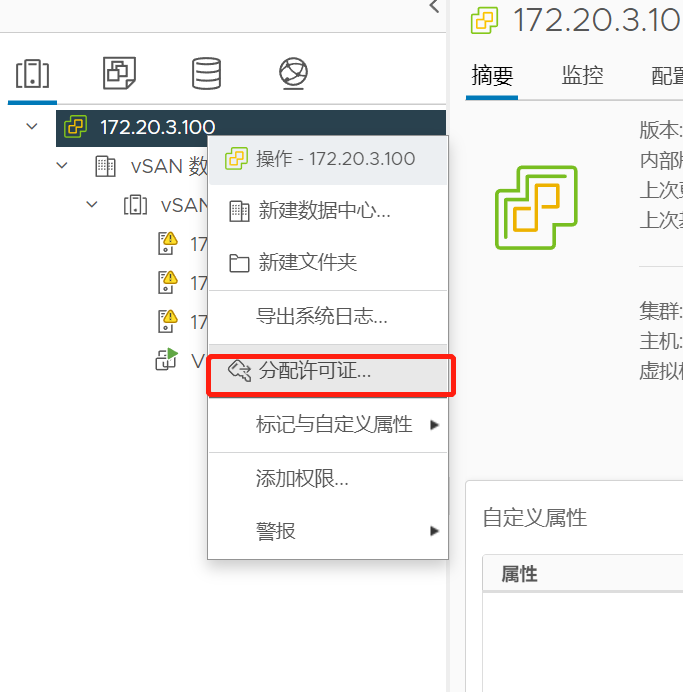

4. 为 vCenter 分配许可证。

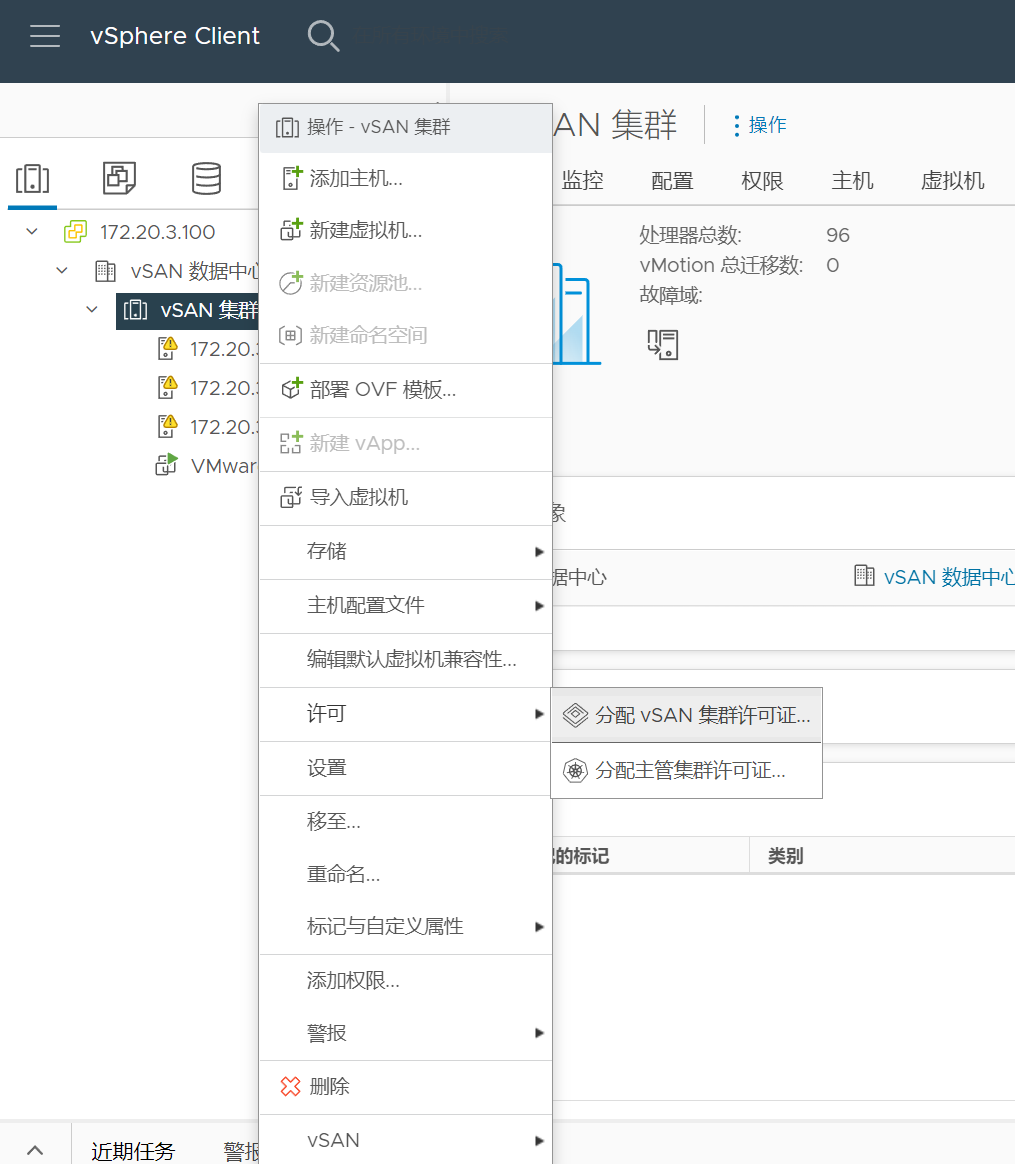

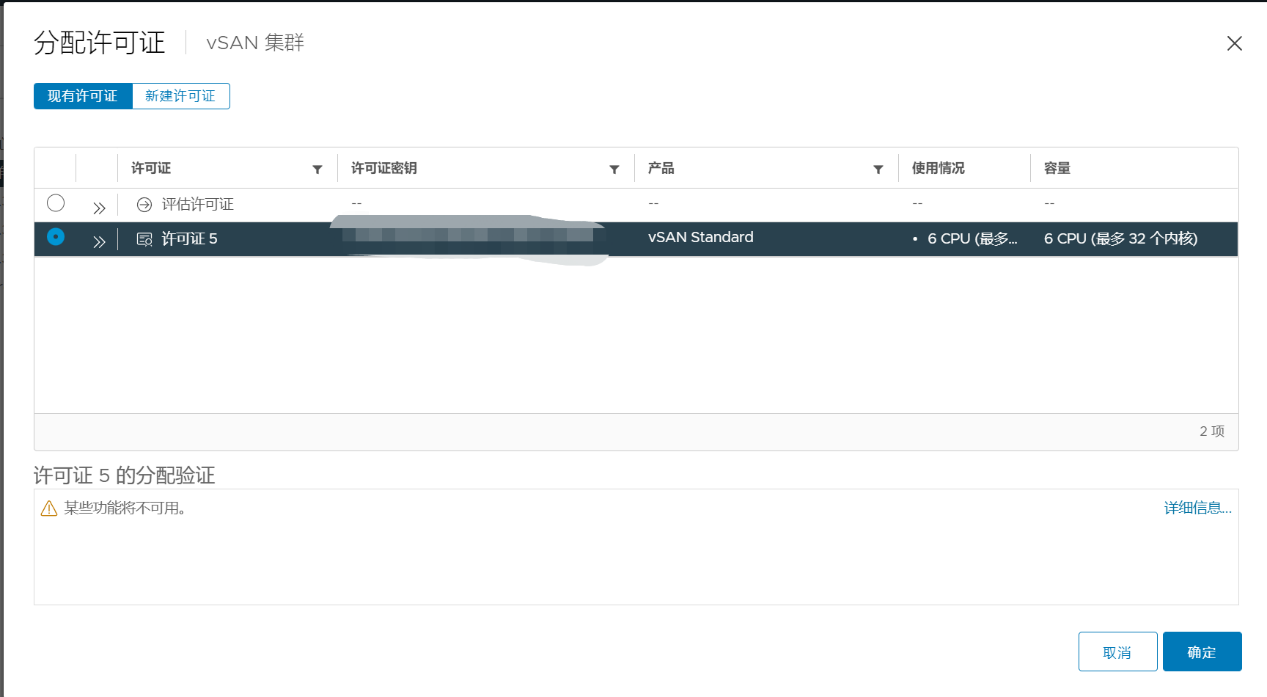

5. 为 vSAN 分配许可证。



总结

至此，河南省某医院 vSAN 超融合集群部署过程全部结束。整套方案通过 3 台联想 ThinkAgile VX7530 服务器构建了统一的计算与存储资源池，并借助 vSphere HA、vSAN 对象保护等机制实现了高可用与数据冗余，为医院核心业务提供了稳定、可靠的虚拟化基础设施。
